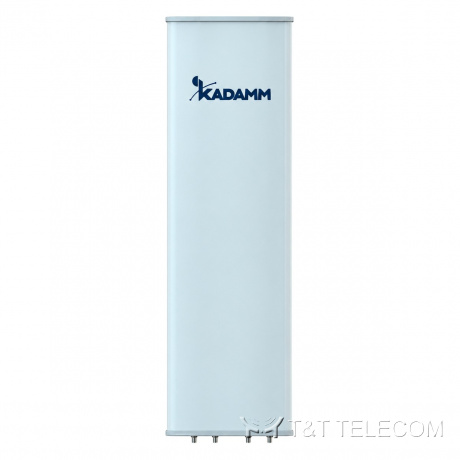

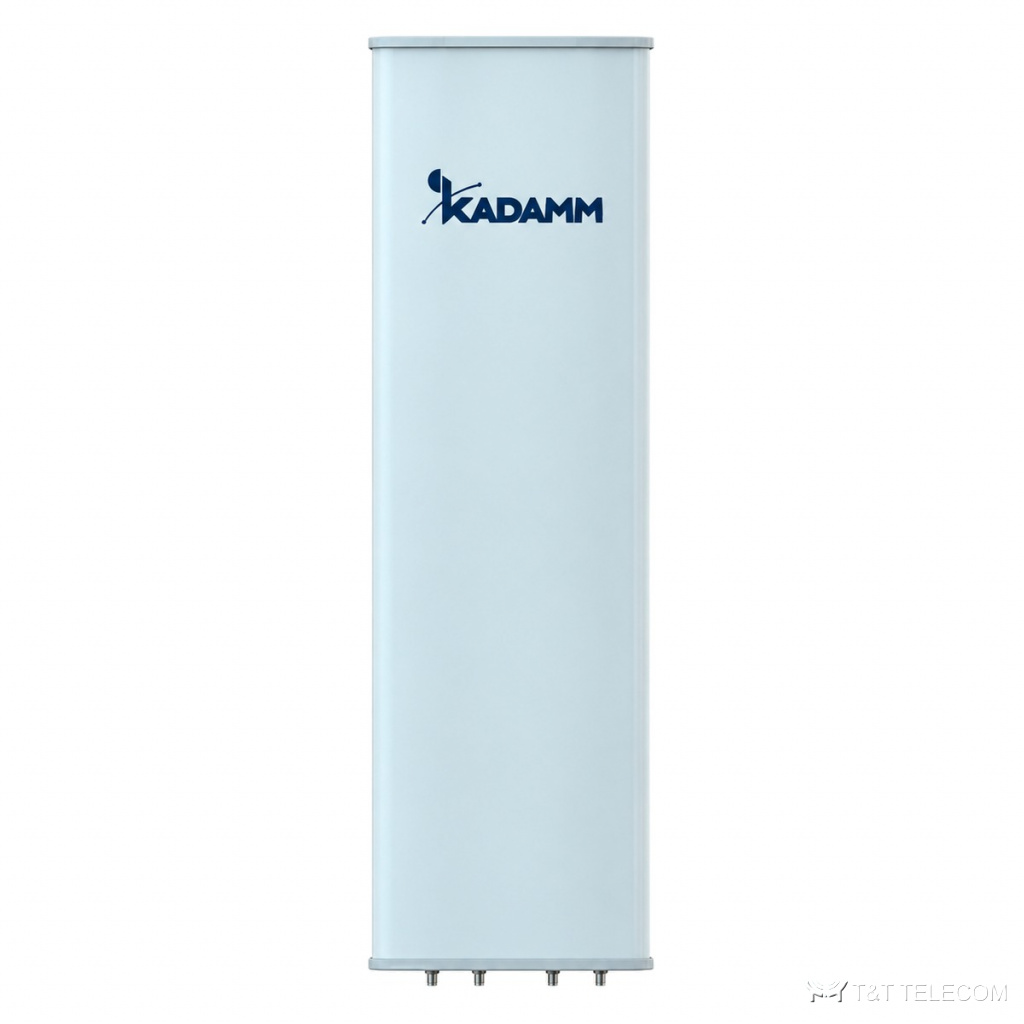

KADAMM K802709018 — двухдиапазонная секторная антенна 2×690–960 МГц, 17,7 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K802709018: секторная панельная антенна для базовой станции. На мачте или крыше K802709018 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K802709018: полоса 690–960 МГц; усиление 17,7 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 500 Вт.
Область применения
- Диапазоны K802709018: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K802709018.
- Модернизация площадок: замена старых антенн на K802709018 без смены опоры.
Технические характеристики
| Параметр | 690–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×690–960 МГц | |||
| Усиление при среднем наклоне, дБи | 16,5 | 17,1 | 17,2 | 17,7 |
| Усиление во всём диапазоне наклонов, дБи | 16,3 ± 0,6 | 16,9 ± 0,6 | 17 ± 0,5 | 17,3 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72 ± 7° | 67 ± 7° | 66 ± 6° | 62 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,6 ± 0,6° | 8,0 ± 0,7° | 7,7 ± 0,5° | 7,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 27 | более 27 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 16 | более 17 | более 17 | более 17 |
| Поляризация | ±45° | |||
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | |||
| Блок RET | KADAMM RET-800232114 | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 469 × 198 мм |
| Размеры упаковки | 2865 × 535 × 250 мм |
| Масса антенны | 37 кг |
| Масса монтажного комплекта | 8,5 кг |
| Масса в упаковке | 45 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1120 / 339 / 1162 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K802709018: 690–960 МГц.
- Усиление K802709018 — 17,7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K802709018: в горизонтальной плоскости 65°, в вертикальной 8,6 ± 0,6° / 8,0 ± 0,7° / 7,7 ± 0,5° / 7,5 ± 0,5°.
- Наклон луча K802709018: 0–10°.
- Разъёмы K802709018 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K802709018: Ø50–Ø115 мм; ветровая нагрузка 1120 / 339 / 1162 Н.
- Габариты и масса K802709018: 2580 × 469 × 198 мм, 37 кг.
Поставка и документы
KADAMM K802709018 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K802709018?
Ø.50–Ø115 мм
Что нужно для подбора K802709018?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802709018.
Какие частоты поддерживает K802709018?
Рабочая полоса K802709018 — 690–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
