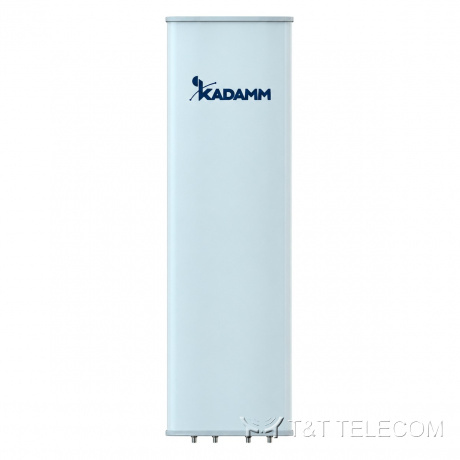

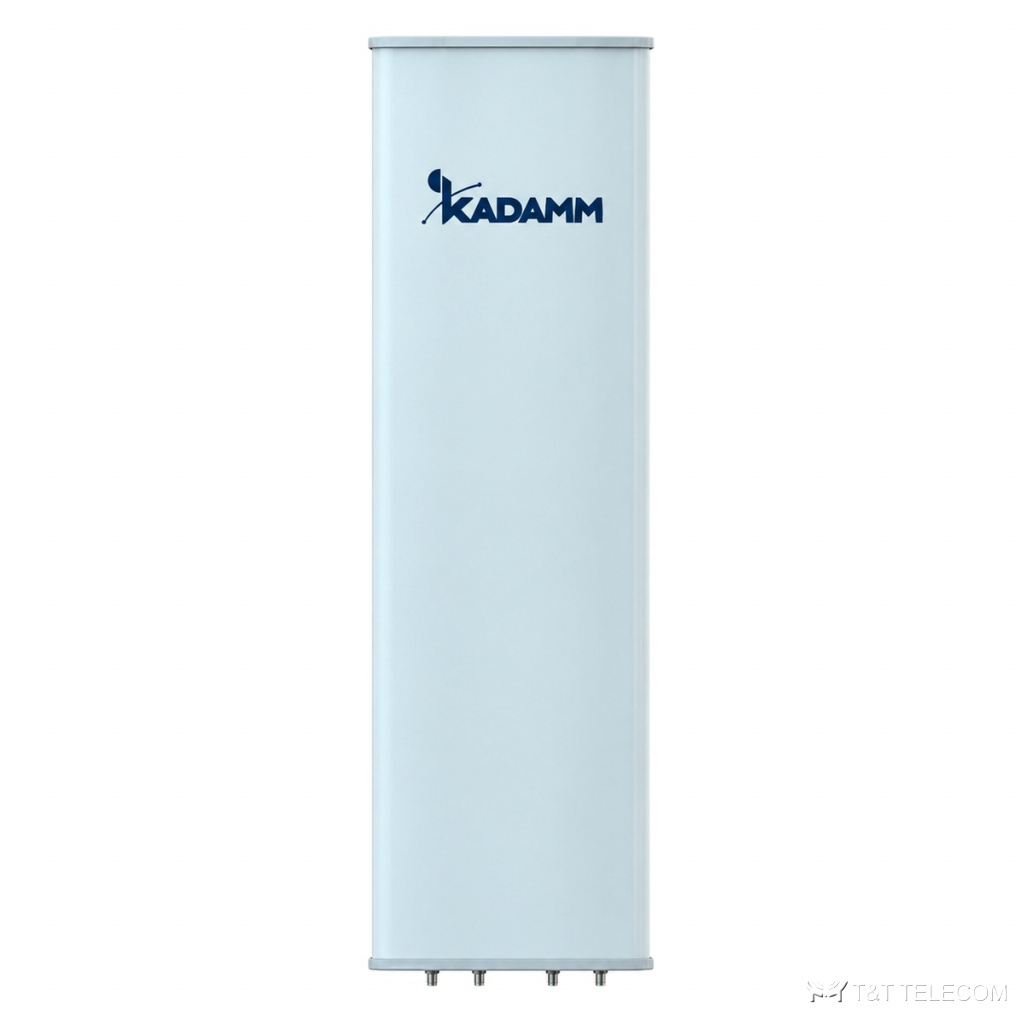

KADAMM K802709017v01 — двухдиапазонная секторная антенна 2×690–960 МГц, 16,6 дБи, 4 порта, RET

KADAMM K802709017v01 — двухдиапазонная секторная антенна 2×690–960 МГц, 16,6 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM K802709017v01 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM K802709017v01 — секторная панельная антенна для базовой станции. K802709017v01 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K802709017v01: полоса 690–960 МГц; усиление 16,6 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 500 Вт.

Область применения

  • Диапазоны K802709017v01: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
  • Макросоты городских и пригородных сетей — K802709017v01 в секторах базовой станции.
  • Модернизация площадок: замена старых антенн на K802709017v01 без смены опоры.

Технические характеристики

Параметр690–803 МГц790–862 МГц824–894 МГц880–960 МГц
Диапазон частот2×690–960 МГц
Усиление при среднем наклоне, дБи15,515,916,316,6
Усиление во всём диапазоне наклонов, дБи15,3 ± 0,615,7 ± 0,616,1 ± 0,516,4 ± 0,6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость68 ± 6°65 ± 4°64 ± 4°63 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость11,2 ± 0,9°10,2 ± 0,7°9,8 ± 0,6°9,3 ± 0,6°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 22более 23более 25более 25
Поляризационная развязка (кроссполяризационная), дБболее 20
Подавление первого бокового лепестка, дБболее 16более 17более 16более 15
Поляризация±45°
Электрический наклон0–10°
КСВНменее 1,5
Развязка между входами одной системы, дБ≥25
Развязка между входами разных систем, дБ≥25
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−153
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)500 Вт
Блок RETKADAMM RET-800232114
Протокол RETAISG 2.0 / 3GPP TS 25.461
ГрозозащитаЗаземление по постоянному току

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы4 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)1980 × 469 × 198 мм
Размеры упаковки2370 × 535 × 250 мм
Масса антенны26,6 кг
Масса монтажного комплекта7,5 кг
Масса в упаковке41,5 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)845 / 260 / 880 Н
Максимальная скорость ветра250 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–10°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Как подобрать

  • Сверьте частоты своей сети с полосой K802709017v01 — 690–960 МГц.
  • Усиление K802709017v01 — 16,6 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча K802709017v01: в горизонтальной плоскости 65°, в вертикальной 11,2 ± 0,9° / 10,2 ± 0,7° / 9,8 ± 0,6° / 9,3 ± 0,6°.
  • Наклон луча K802709017v01: 0–10°.
  • Разъёмы K802709017v01 — 4×4.3-10; кабельные сборки готовят под них заранее.
  • Монтаж K802709017v01: Ø50–Ø115 мм; ветровая нагрузка 845 / 260 / 880 Н.
  • Габариты и масса K802709017v01: 1980 × 469 × 198 мм, 26,6 кг.

Поставка и документы

Поставляем KADAMM K802709017v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как крепится K802709017v01?
Ø.50–Ø115 мм

Что нужно для подбора K802709017v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802709017v01.

Какие частоты поддерживает K802709017v01?
Рабочая полоса K802709017v01 — 690–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
