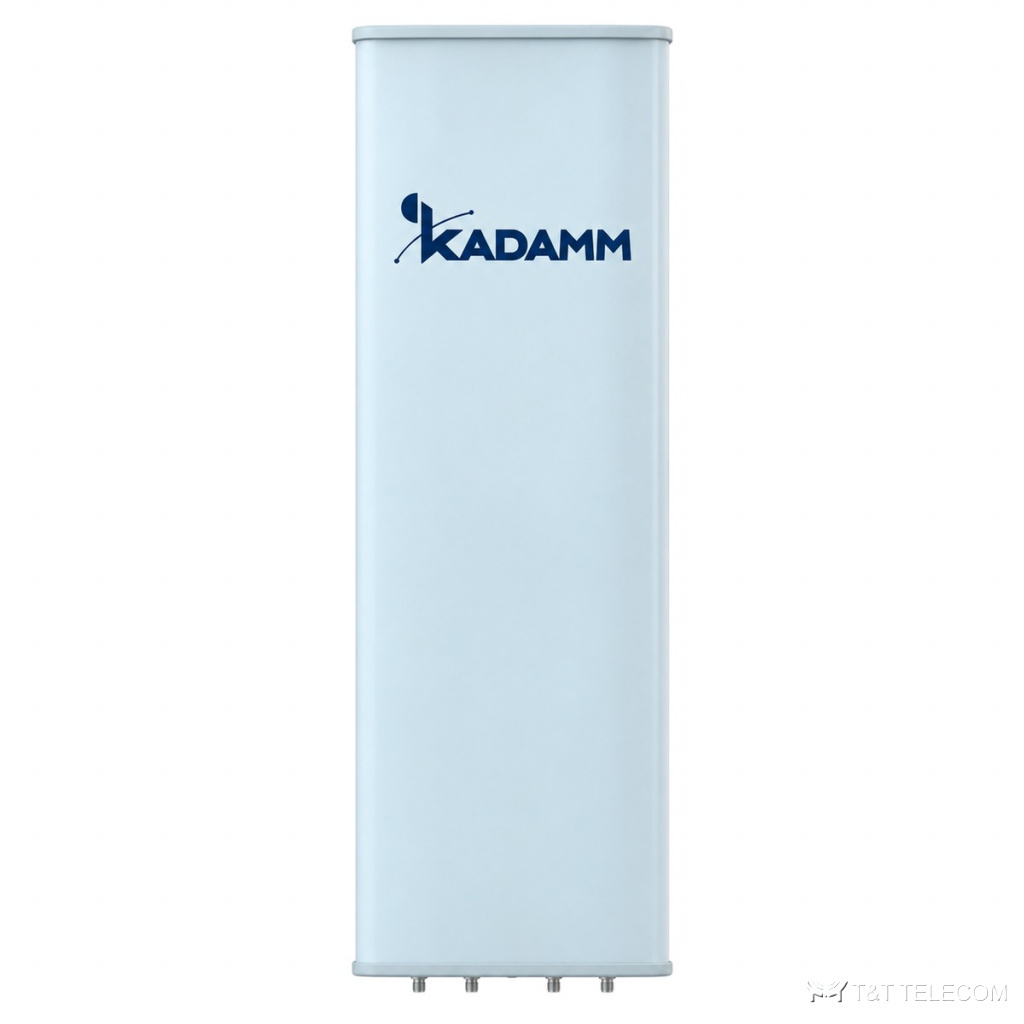

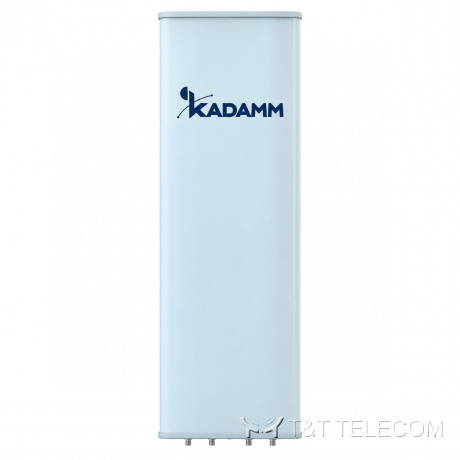

KADAMM K802709017 — двухдиапазонная секторная антенна 2×694–960 МГц, 17 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K802709017: секторная панельная антенна для базовой станции. Задача K802709017 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K802709017: полоса 694–960 МГц; усиление 17 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 400 Вт.
Область применения
- Диапазоны K802709017: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K802709017.
- Добавление диапазонов на существующей площадке через порты K802709017.
Технические характеристики
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×694–960 МГц | |||
| Усиление при среднем наклоне, дБи | 15,5 | 16,1 | 16,3 | 17 |
| Усиление во всём диапазоне наклонов, дБи | 15,3 ± 0,5 | 16 ± 0,5 | 16,2 ± 0,5 | 16,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 5° | 65 ± 4° | 64 ± 4° | 63 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,8 ± 0,6° | 8,0 ± 0,6° | 7,8 ± 0,3° | 7,5 ± 0,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 24 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 19 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 16 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 446 × 198 мм |
| Размеры упаковки | 2830 × 515 × 250 мм |
| Масса антенны | 30 кг |
| Масса монтажного комплекта | 7,3 кг |
| Масса в упаковке | 45 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 820 / 275 / 1125 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K802709017 — 694–960 МГц.
- Усиление K802709017 — 17 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K802709017: в горизонтальной плоскости 65°, в вертикальной 8,8 ± 0,6° / 8,0 ± 0,6° / 7,8 ± 0,3° / 7,5 ± 0,2°.
- Наклон луча K802709017: 0–10°.
- Под разъёмы K802709017 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802709017: Ø50–Ø115 мм; ветровая нагрузка 820 / 275 / 1125 Н.
- Габариты и масса K802709017: 2580 × 446 × 198 мм, 30 кг.
Поставка и документы
KADAMM K802709017 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K802709017?
Ø.50–Ø115 мм
Что нужно для подбора K802709017?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802709017.
Какие частоты поддерживает K802709017?
Рабочая полоса K802709017 — 694–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
