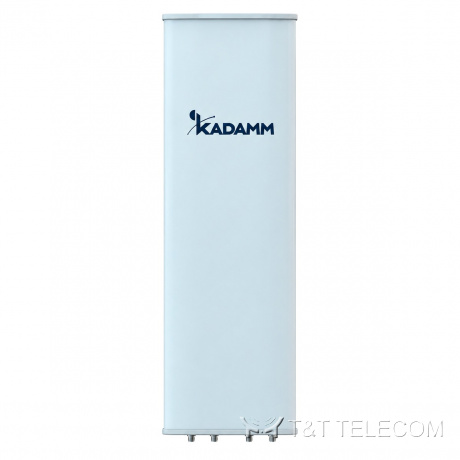

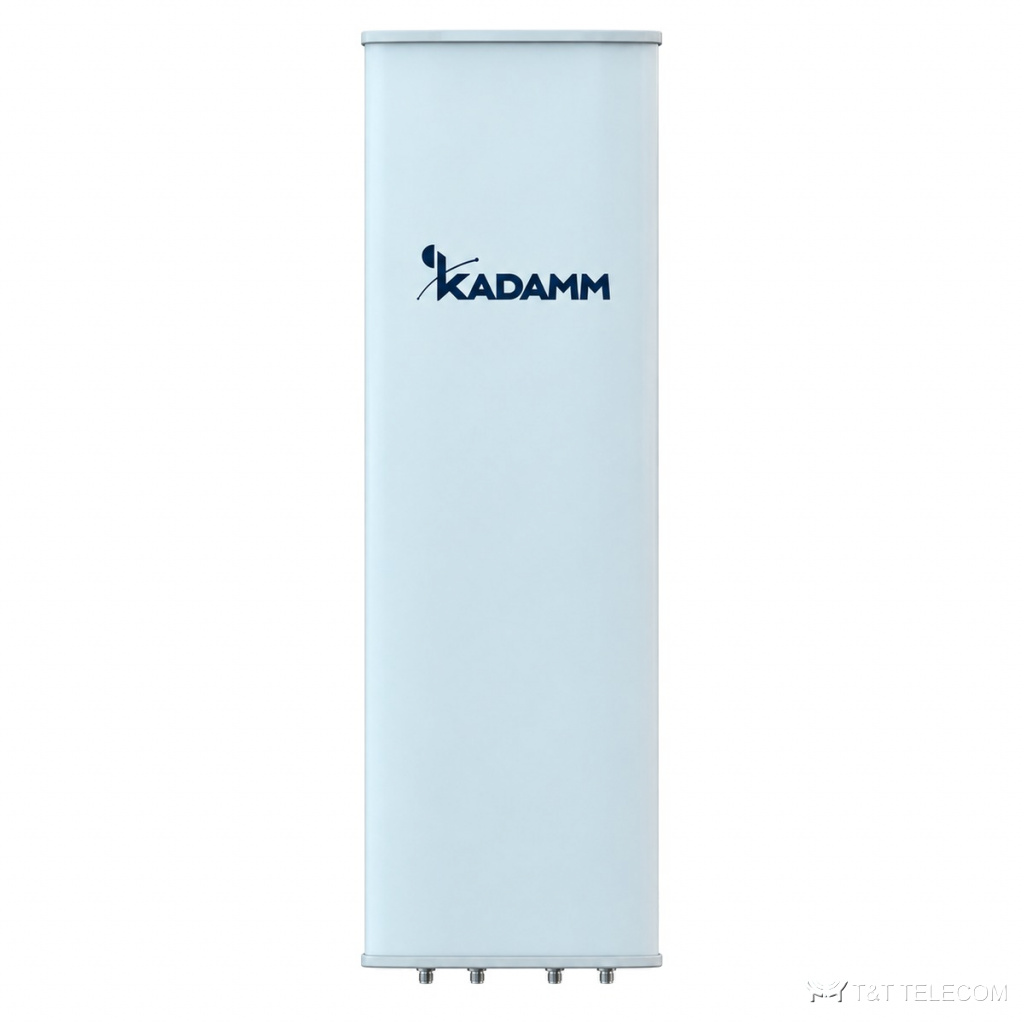

KADAMM K802709016 — секторная панельная антенна для базовой станции. Задача K802709016 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K802709016: полоса 694–960 МГц; усиление 15,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 400 Вт.
Для каких задач
- Через K802709016 работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K802709016 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K802709016 без смены опоры.
Технические характеристики
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×694–960 МГц | |||
| Усиление при среднем наклоне, дБи | 14,8 | 15,4 | 15,5 | 15,8 |
| Усиление во всём диапазоне наклонов, дБи | 14,5 ± 0,5 | 15,2 ± 0,5 | 15,3 ± 0,5 | 15,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 7° | 64 ± 4° | 61 ± 3° | 60 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 0,8° | 11,2 ± 0,7° | 11 ± 0,6° | 9,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 23 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 14 | более 15 | более 15 | более 15 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 16 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 446 × 198 мм |
| Размеры упаковки | 2360 × 515 × 250 мм |
| Масса антенны | 25,9 кг |
| Масса монтажного комплекта | 5,3 кг |
| Масса в упаковке | 37,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 845 / 260 / 880 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K802709016: 694–960 МГц.
- Коэффициент усиления K802709016 — 15,8 дБи; больше усиление — уже луч.
- Ширина луча K802709016: в горизонтальной плоскости 65°, в вертикальной 11,5 ± 0,8° / 11,2 ± 0,7° / 11 ± 0,6° / 9,5 ± 0,5°.
- Наклон луча K802709016: 2–12°.
- Под разъёмы K802709016 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802709016: Ø50–Ø115 мм; ветровая нагрузка 845 / 260 / 880 Н.
- Габариты и масса K802709016: 1980 × 446 × 198 мм, 25,9 кг.
Поставка и документы
KADAMM K802709016 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у K802709016?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K802709016?
15,8 дБи. Ширина луча — 65°.
Как крепится K802709016?
Ø.50–Ø115 мм
