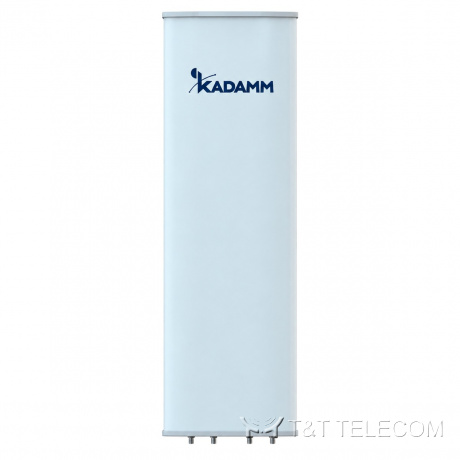

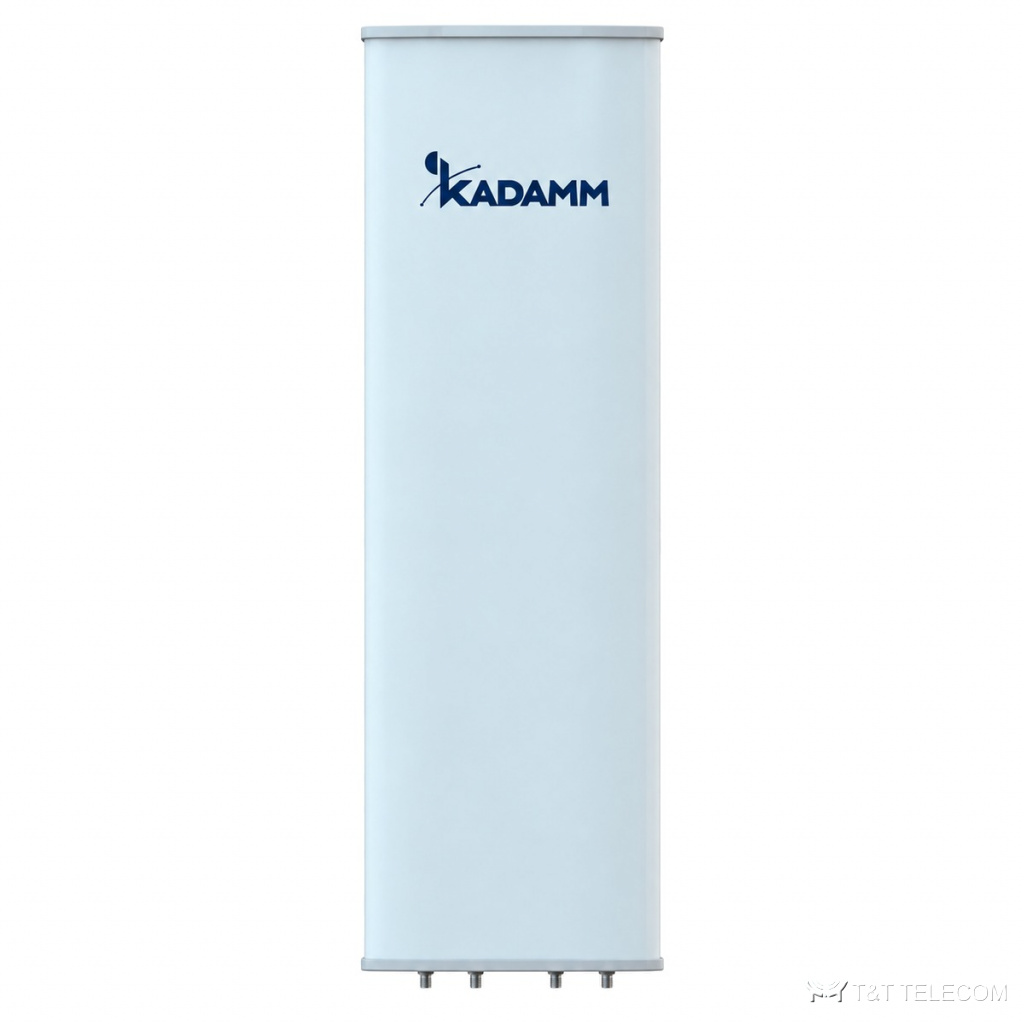

KADAMM K802709015 — двухдиапазонная секторная антенна 2×694–960 МГц, 14,5 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K802709015: секторная панельная антенна для базовой станции. Задача K802709015 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K802709015: полоса 694–960 МГц; усиление 14,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до уточняйте у менеджера.
Где применяют
- Диапазоны K802709015: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K802709015 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K802709015.
Технические характеристики
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×694–960 МГц | |||
| Усиление при среднем наклоне, дБи | 13,8 | 14,2 | 14,4 | 14,5 |
| Усиление во всём диапазоне наклонов, дБи | 13,7 ± 0,5 | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 66 ± 5° | 65 ± 4° | 62 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,4 ± 0,6° | 16,0 ± 0,6° | 15,7 ± 0,5° | 14,3 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 24 | более 24 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 17 | более 17 | более 16 |
| Подавление первого бокового лепестка, дБ | более 16 | |||
| Поляризация | ±45° | |||
| Электрический наклон | 2–16° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥26 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 446 × 198 мм |
| Размеры упаковки | 1835 × 515 × 250 мм |
| Масса антенны | 22,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 33,6 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 40 / 145 / 575 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K802709015 — 694–960 МГц.
- Коэффициент усиления K802709015 — 14,5 дБи; больше усиление — уже луч.
- Ширина луча K802709015: в горизонтальной плоскости 65°, в вертикальной 16,4 ± 0,6° / 16,0 ± 0,6° / 15,7 ± 0,5° / 14,3 ± 0,6°.
- Наклон луча K802709015: 2–16°.
- Разъёмы K802709015 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K802709015: Ø50–Ø115 мм; ветровая нагрузка 40 / 145 / 575 Н.
- Габариты и масса K802709015: 1499 × 446 × 198 мм, 22,5 кг.
Поставка и документы
KADAMM K802709015 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора K802709015?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802709015.
Какие частоты поддерживает K802709015?
Рабочая полоса K802709015 — 694–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у K802709015?
4×4.3-10. Другие исполнения — уточняйте при заказе.
