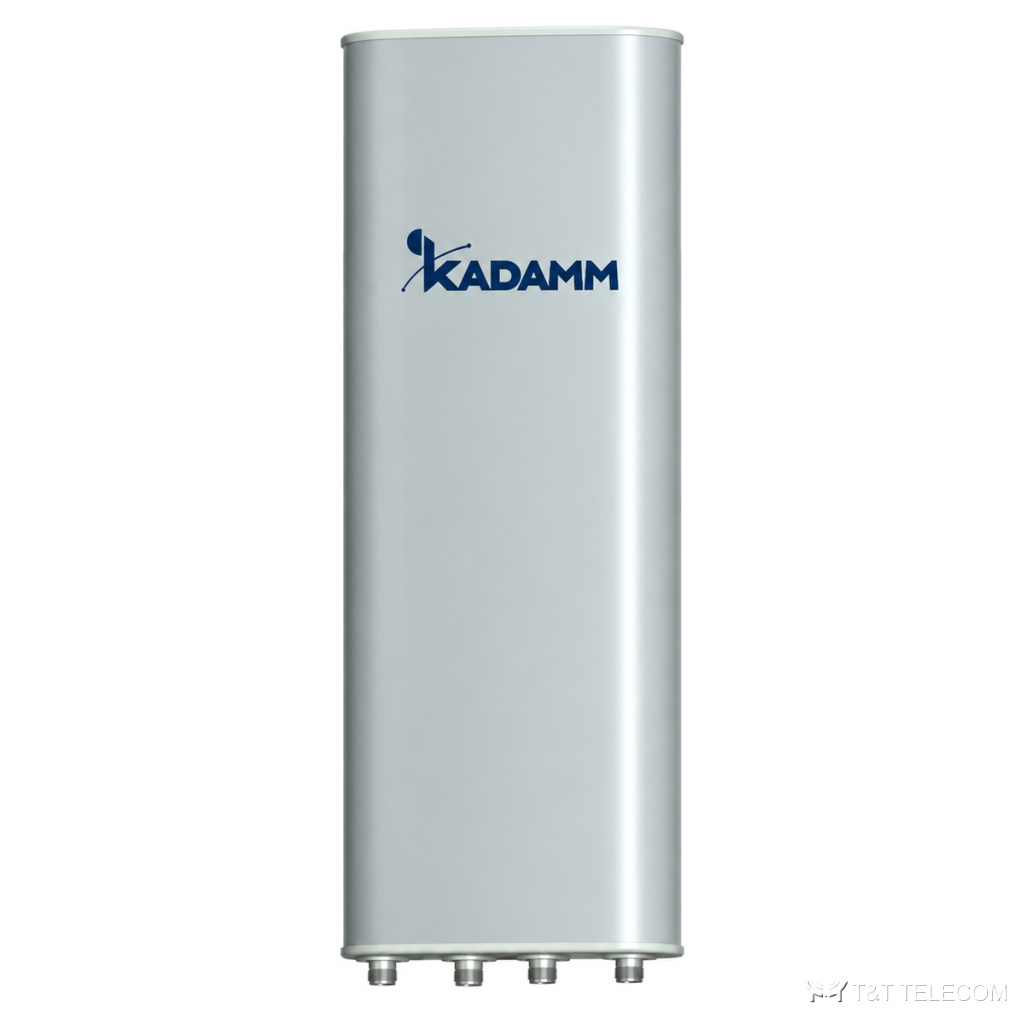

KADAMM K802608017 — двухдиапазонная секторная антенна 2×617–894 МГц, 16,3 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K802608017 — секторная панельная антенна для базовой станции. K802608017 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K802608017: полоса 617–894 МГц; усиление 16,3 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 500 Вт.
Для каких задач
- Через K802608017 работают LTE 700 / 800, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K802608017 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K802608017 без смены опоры.
Технические характеристики
| Параметр | 617–698 МГц | 698–824 МГц | 806–894 МГц |
|---|---|---|---|
| Диапазон частот | 2×617–894 МГц | ||
| Коэффициент усиления, дБи | 15,2 ± 0,5 | 15,7 ± 0,5 | 16,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 7° | 66 ± 5° | 61 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,8 ± 0,8° | 9,5 ± 0,5° | 8,7 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 23 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17(0°) | более 17(0°) | более 18(0°) |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 |
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥26 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | / ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2680 × 499 × 178 мм |
| Размеры упаковки | 3120 × 620 × 330 мм |
| Масса антенны | 38,3 кг |
| Масса монтажного комплекта | 8,7 кг |
| Масса в упаковке | 56 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1463 / 378 / 1554 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K802608017 — 617–894 МГц.
- Коэффициент усиления K802608017 — 16,3 дБи; больше усиление — уже луч.
- Ширина луча K802608017: в горизонтальной плоскости 65°, в вертикальной 10,8 ± 0,8° / 9,5 ± 0,5° / 8,7 ± 0,6°.
- Наклон луча K802608017: 0–10°.
- Под разъёмы K802608017 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802608017: Ø50–Ø115 мм; ветровая нагрузка 1463 / 378 / 1554 Н.
- Габариты и масса K802608017: 2680 × 499 × 178 мм, 38,3 кг.
Поставка и документы
Подберём KADAMM K802608017 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K802608017?
Ø.50–Ø115 мм
Что нужно для подбора K802608017?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802608017.
Какие частоты поддерживает K802608017?
Рабочая полоса K802608017 — 617–894 МГц. Это LTE 700 / 800, ISM 868 МГц.
