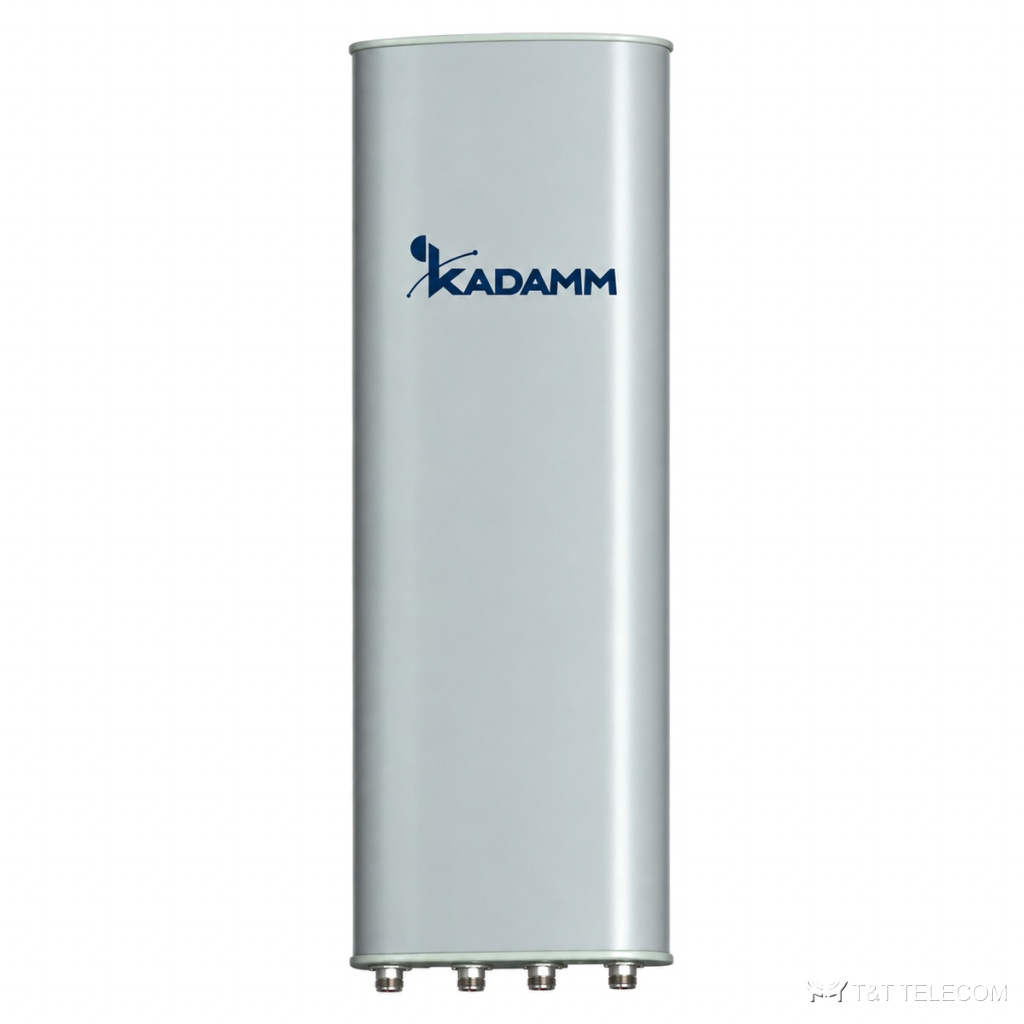

KADAMM K802608016 — двухдиапазонная секторная антенна 2×617–894 МГц, 15,6 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K802608016 — секторная панельная антенна для базовой станции. K802608016 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K802608016: полоса 617–894 МГц; усиление 15,6 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 500 Вт.
Область применения
- Через K802608016 работают LTE 700 / 800, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K802608016 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K802608016 без смены опоры.
Технические характеристики
| Параметр | 617–698 МГц | 698–824 МГц | 806–894 МГц |
|---|---|---|---|
| Диапазон частот | 2×617–894 МГц | ||
| Коэффициент усиления, дБи | 14,5 ± 0,5 | 15,1 ± 0,5 | 15,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 9° | 66 ± 5° | 62 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,5 ± 1,0° | 11,5 ± 1,0° | 10,5 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 24 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15(0°) | более 16(0°) | более 16(0°) |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 17 |
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥26 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | / ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 178 мм |
| Размеры упаковки | 2465 × 620 × 330 мм |
| Масса антенны | 30,3 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 42 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1160 / 225 / 1180 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K802608016: 617–894 МГц.
- Коэффициент усиления K802608016 — 15,6 дБи; больше усиление — уже луч.
- Ширина луча K802608016: в горизонтальной плоскости 65°, в вертикальной 13,5 ± 1,0° / 11,5 ± 1,0° / 10,5 ± 1,0°.
- Наклон луча K802608016: 2–12°.
- Разъёмы K802608016 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K802608016: Ø50–Ø115 мм; ветровая нагрузка 1160 / 225 / 1180 Н.
- Габариты и масса K802608016: 2080 × 499 × 178 мм, 30,3 кг.
Поставка и документы
Подберём KADAMM K802608016 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K802608016?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K802608016?
15,6 дБи. Ширина луча — 65°.
Как крепится K802608016?
Ø.50–Ø115 мм
