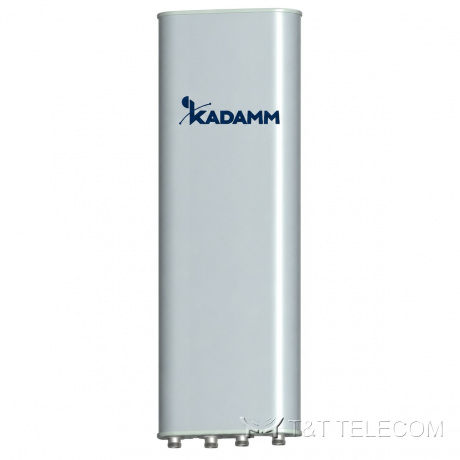

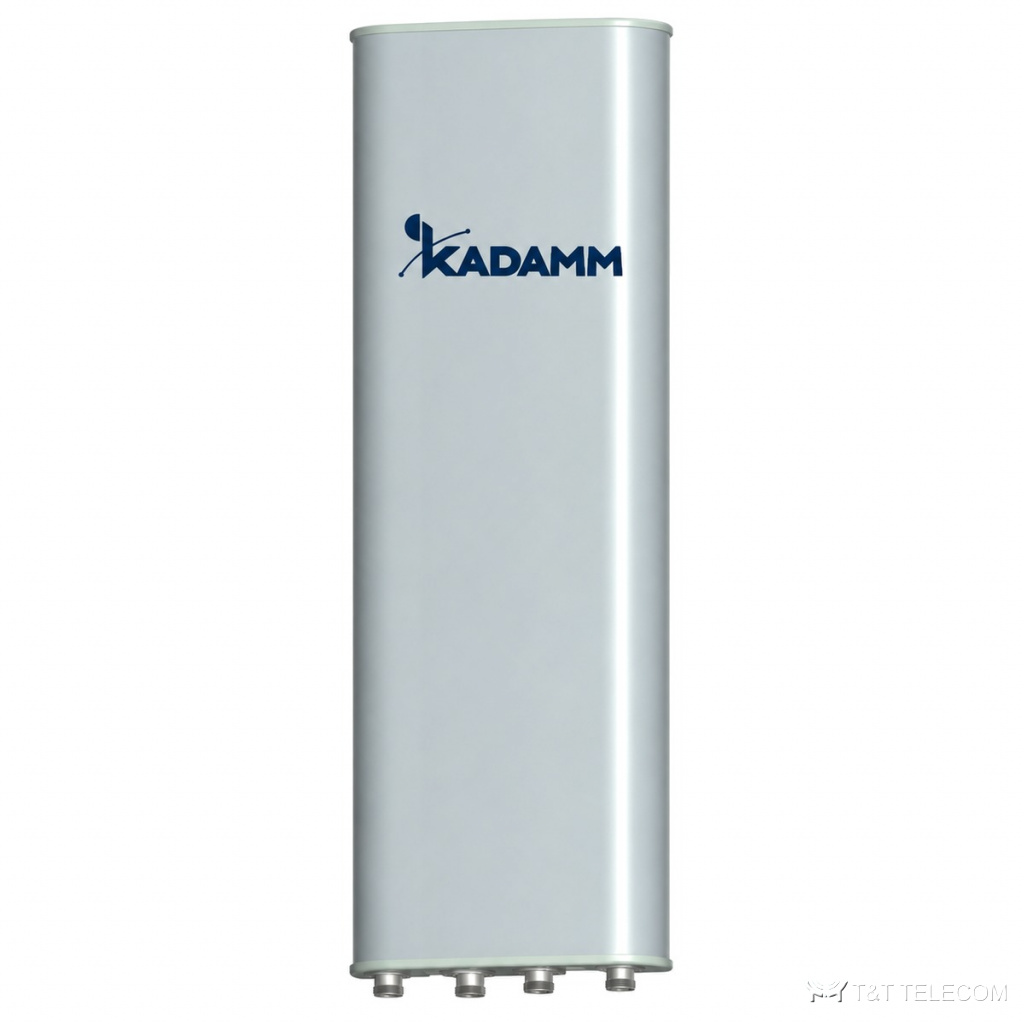

KADAMM K802608015 — двухдиапазонная секторная антенна 2×617–894 МГц, 14,3 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K802608015 — секторная панельная антенна для базовой станции. Задача K802608015 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K802608015: полоса 617–894 МГц; усиление 14,3 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 500 Вт.
Для каких задач
- Полоса K802608015 охватывает LTE 700 / 800, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K802608015.
- Добавление диапазонов на существующей площадке через порты K802608015.
Технические характеристики
| Параметр | 617–698 МГц | 698–824 МГц | 806–894 МГц |
|---|---|---|---|
| Диапазон частот | 2×617–894 МГц | ||
| Коэффициент усиления, дБи | 13,3 ± 0,5 | 13,8 ± 0,5 | 14,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 5° | 65 ± 5° | 60 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17,0 ± 1,5° | 15,5 ± 1,3° | 13,5 ± 1,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15(0°) | ||
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 15 |
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | / ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 178 мм |
| Размеры упаковки | 1880 × 620 × 330 мм |
| Масса антенны | 21,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 31 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 790 / 165 / 800 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K802608015 — 617–894 МГц.
- Коэффициент усиления K802608015 — 14,3 дБи; больше усиление — уже луч.
- Ширина луча K802608015: в горизонтальной плоскости 65°, в вертикальной 17,0 ± 1,5° / 15,5 ± 1,3° / 13,5 ± 1,2°.
- Наклон луча K802608015: 2–12°.
- Разъёмы K802608015 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K802608015: Ø50–Ø115 мм; ветровая нагрузка 790 / 165 / 800 Н.
- Габариты и масса K802608015: 1499 × 499 × 178 мм, 21,5 кг.
Поставка и документы
Подберём KADAMM K802608015 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K802608015?
14,3 дБи. Ширина луча — 65°.
Как крепится K802608015?
Ø.50–Ø115 мм
Что нужно для подбора K802608015?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802608015.
