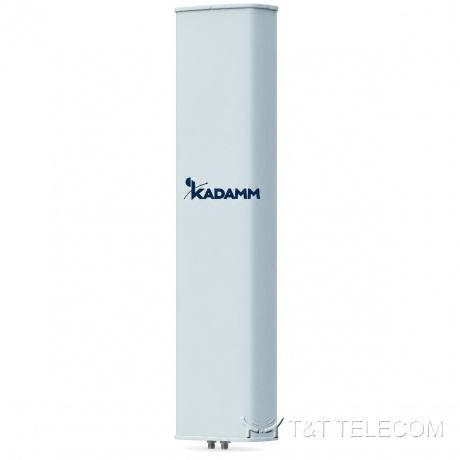

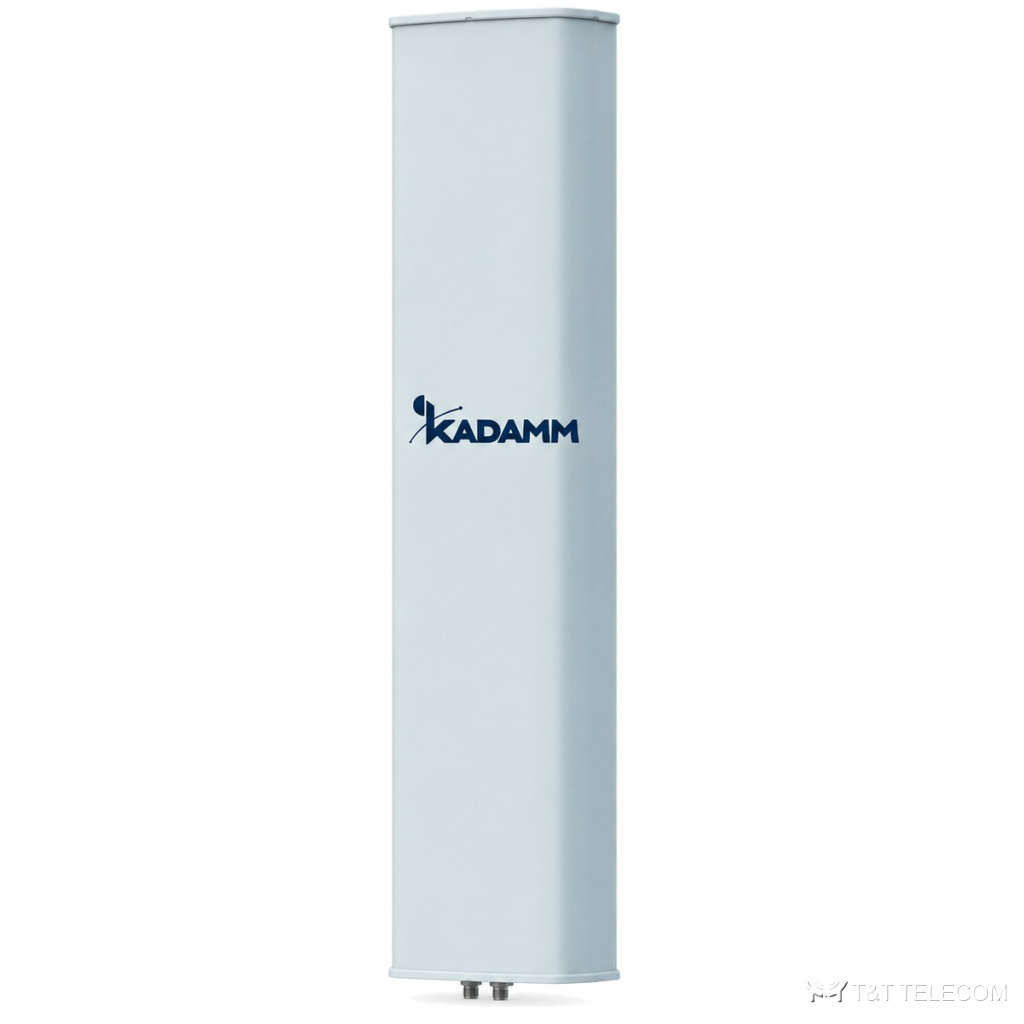

KADAMM K802454715 — однодиапазонная секторная антенна 450–470 МГц, 14,5 дБи, 2 порта, фиксированный наклон
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K802454715: секторная панельная антенна для базовой станции. K802454715 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K802454715: полоса 450–470 МГц; усиление 14,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 500 Вт.
Где применяют
- Через K802454715 работают LTE-450.
- Сельские и трассовые соты, где нужна дальность — K802454715.
- Модернизация площадок: замена старых антенн на K802454715 без смены опоры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Коэффициент усиления, дБи | 14,5 ± 0,7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17 ± 1,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥15 (при ±60°: ≥8) |
| Подавление первого бокового лепестка, дБ | ≥15 |
| Поляризация | ±45° |
| Электрический наклон | 0° |
| КСВН | ≤1,5 |
| Развязка между входами одной системы, дБ | ≥30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 500 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2380 × 565 × 250 мм |
| Масса антенны | 26 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 38 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 740 / 240 / 990 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K802454715: 450–470 МГц.
- Коэффициент усиления K802454715 — 14,5 дБи; больше усиление — уже луч.
- Ширина луча K802454715: в горизонтальной плоскости 65°, в вертикальной 17 ± 1,5°.
- Наклон луча K802454715: 0°.
- Под разъёмы K802454715 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K802454715: Ø50–Ø115 мм; ветровая нагрузка 740 / 240 / 990 Н.
- Габариты и масса K802454715: 2080 × 499 × 198 мм, 26 кг.
Поставка и документы
Подберём KADAMM K802454715 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K802454715?
14,5 дБи. Ширина луча — 65°.
Как крепится K802454715?
Ø.50–Ø115 мм
Что нужно для подбора K802454715?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802454715.
