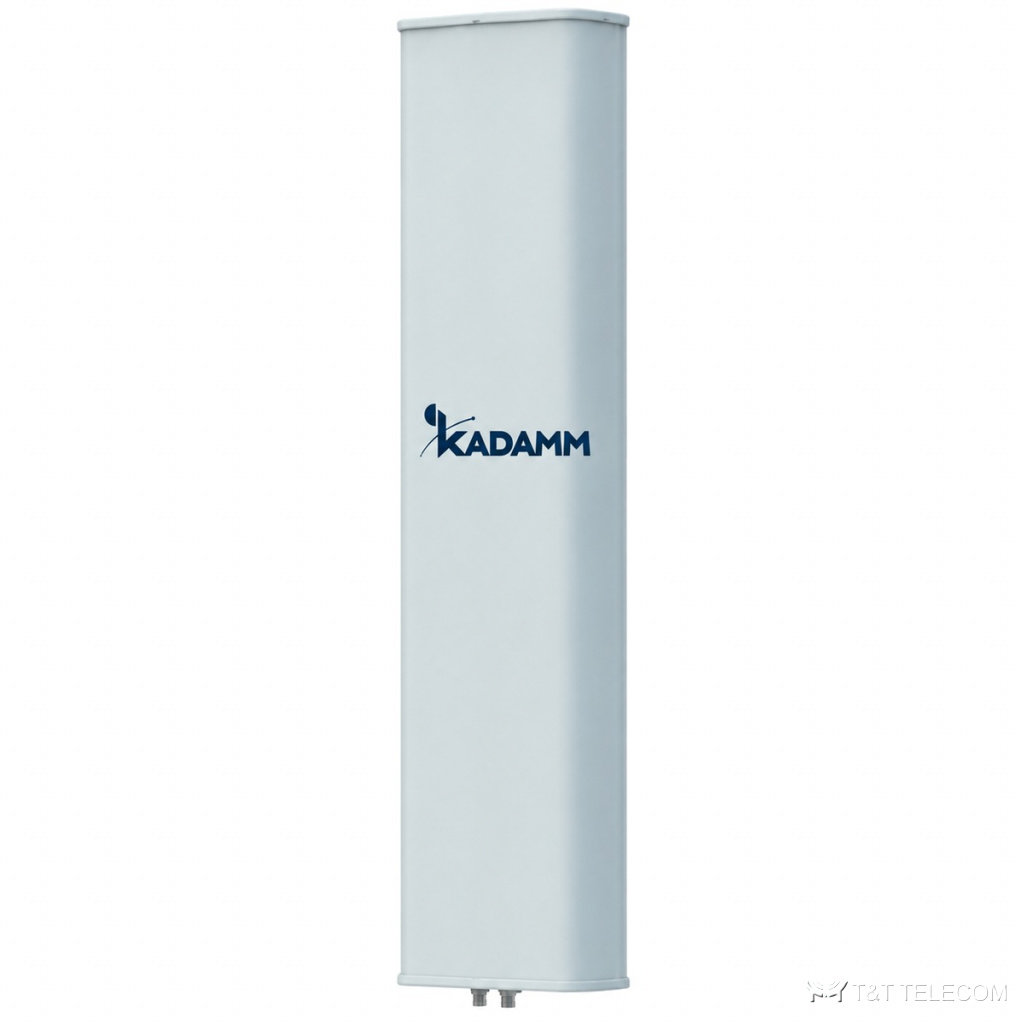

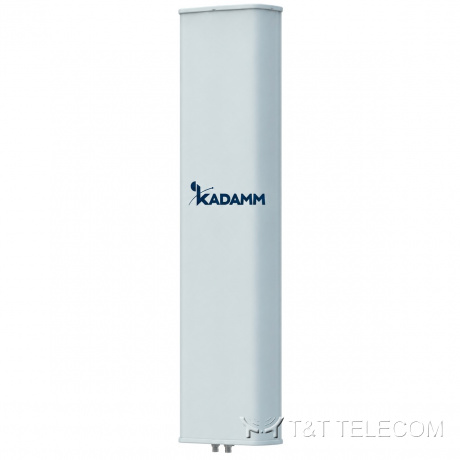

KADAMM K802385014 — однодиапазонная секторная антенна 380–500 МГц, 13,8 дБи, 2 порта, RET

KADAMM K802385014 — однодиапазонная секторная антенна 380–500 МГц, 13,8 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM K802385014 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM K802385014: секторная панельная антенна для базовой станции. K802385014 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K802385014: полоса 380–500 МГц; усиление 13,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 500 Вт.

Область применения

  • Через K802385014 работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
  • Макросоты городских и пригородных сетей — K802385014 в секторах базовой станции.
  • Модернизация площадок: замена старых антенн на K802385014 без смены опоры.

Технические характеристики

ПараметрЗначение
Диапазон частот380–500 МГц
Усиление при среднем наклоне, дБи13,8
Усиление во всём диапазоне наклонов, дБи13,5 ± 0,7
Ширина ДН по уровню −3 дБ, горизонтальная плоскость67 ± 5°
Ширина ДН по уровню −3 дБ, вертикальная плоскость16,8 ± 2°
Коэффициент защитного действия (отношение вперёд/назад), дБболее 23
Поляризационная развязка (кроссполяризационная), дБболее 15
Подавление первого бокового лепестка, дБболее 15
Поляризация±45°
Электрический наклон0–10°
КСВНменее 1,5
Развязка между входами одной системы, дБ≥30
Интермодуляция IM3 (2 × 43 дБм, IEC 62037)≤−153
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)500 Вт
Протокол RETAISG 2.0/3GPP
ГрозозащитаЗаземление по постоянному току

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы2 × розетка 4.3-10 (IEC 61169-54)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)2080 × 550 × 198 мм
Размеры упаковки2355 × 615 × 250 мм
Масса антенны30,5 кг
Масса монтажного комплекта7,5 кг
Масса в упаковке45 кг
Ветровая нагрузка при 150 км/ч (фронт / бок / тыл)895 / 160 / 1135 Н
Максимальная скорость ветра250 км/ч
Материал радомаСтеклопластик
Цвет радомаСерый
Механический наклон0–10°
Рабочая температура−50…+65 °C
Крепление на трубуØ50–Ø115 мм

Как подобрать

  • Сверьте частоты своей сети с полосой K802385014 — 380–500 МГц.
  • Усиление K802385014 — 13,8 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча K802385014: в горизонтальной плоскости 65°, в вертикальной 16,8 ± 2°.
  • Наклон луча K802385014: 0–10°.
  • Разъёмы K802385014 — 2×4.3-10; кабельные сборки готовят под них заранее.
  • Монтаж K802385014: Ø50–Ø115 мм; ветровая нагрузка 895 / 160 / 1135 Н.
  • Габариты и масса K802385014: 2080 × 550 × 198 мм, 30,5 кг.

Поставка и документы

Поставляем KADAMM K802385014 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Что нужно для подбора K802385014?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802385014.

Какие частоты поддерживает K802385014?
Рабочая полоса K802385014 — 380–500 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.

Какой разъём у K802385014?
2×4.3-10. Другие исполнения — уточняйте при заказе.
