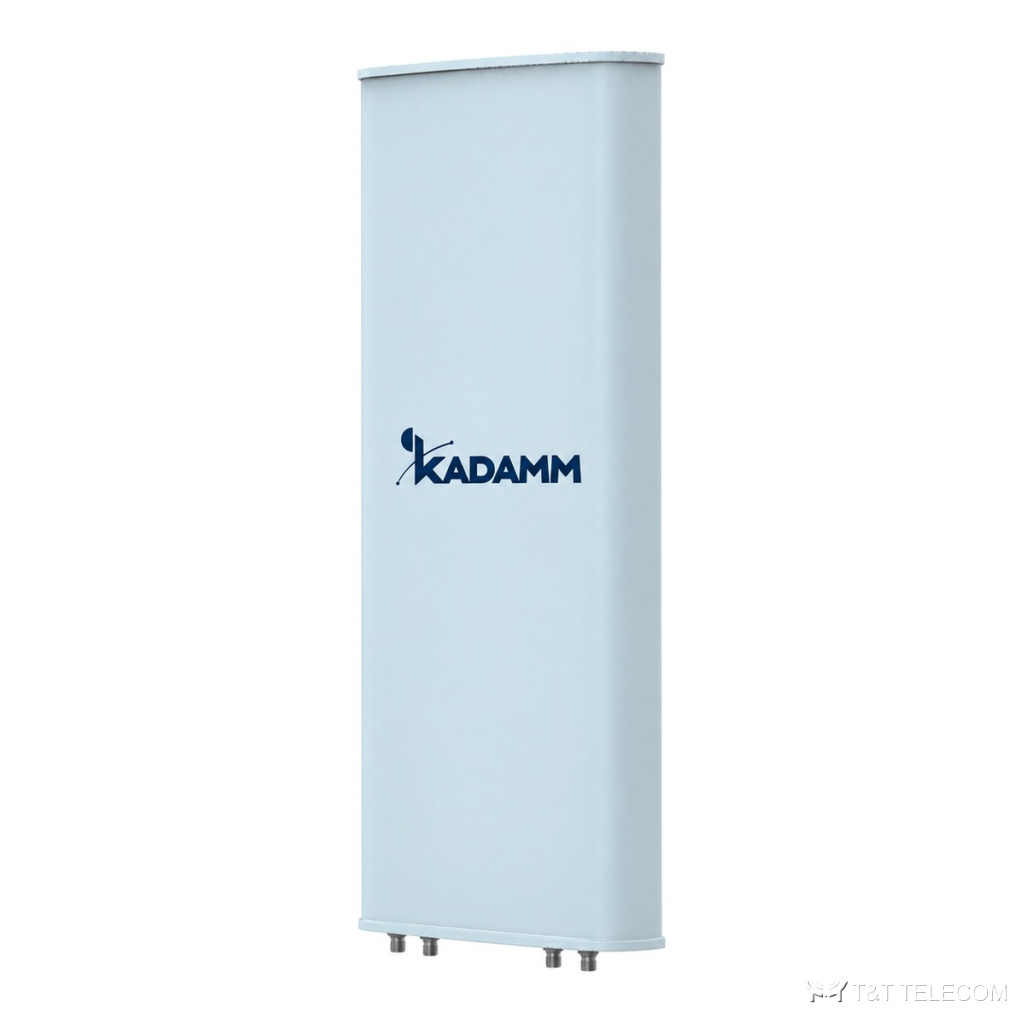

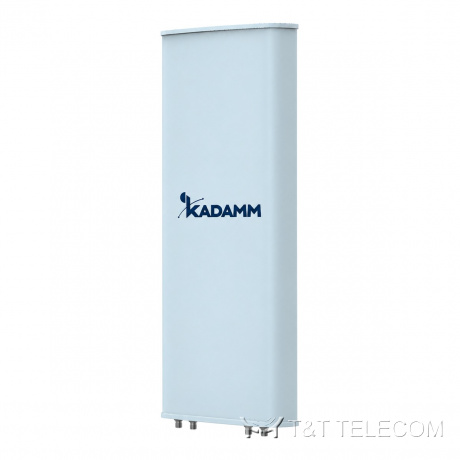

KADAMM K802182021s — двухдиапазонная секторная антенна 2×1710–2170 МГц, 20,3 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K802182021s — секторная панельная антенна для базовой станции. K802182021s ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K802182021s: полоса 1710–2170 МГц; усиление 20,3 дБи; ширина луча 33°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.
Область применения
- Диапазоны K802182021s: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — K802182021s в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K802182021s.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 2×1710–2170 МГц | ||
| Усиление при среднем наклоне, дБи | 19,2 | 20,0 | 20,3 |
| Усиление во всём диапазоне наклонов, дБи | 19,0 ± 0,4 | 19,8 ± 0,5 | 20,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38 ± 4° | 35 ± 3° | 34 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,5° | 7,2 ± 0,5° | 6,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 28 | более 27 | более 26 |
| Подавление первого бокового лепестка, дБ | более 20 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 446 × 165 мм |
| Размеры упаковки | 1680 × 540 × 265 мм |
| Масса антенны | 24,2 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 33,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 415 / 111 / 505 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K802182021s: 1710–2170 МГц.
- Коэффициент усиления K802182021s — 20,3 дБи; больше усиление — уже луч.
- Ширина луча K802182021s: в горизонтальной плоскости 33°, в вертикальной 7,5 ± 0,5° / 7,2 ± 0,5° / 6,8 ± 0,5°.
- Наклон луча K802182021s: 2–12°.
- Под разъёмы K802182021s (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802182021s: Ø50–Ø115 мм; ветровая нагрузка 415 / 111 / 505 Н.
- Габариты и масса K802182021s: 1360 × 446 × 165 мм, 24,2 кг.
Поставка и документы
KADAMM K802182021s поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K802182021s?
Ø.50–Ø115 мм
Что нужно для подбора K802182021s?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802182021s.
Какие частоты поддерживает K802182021s?
Рабочая полоса K802182021s — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
