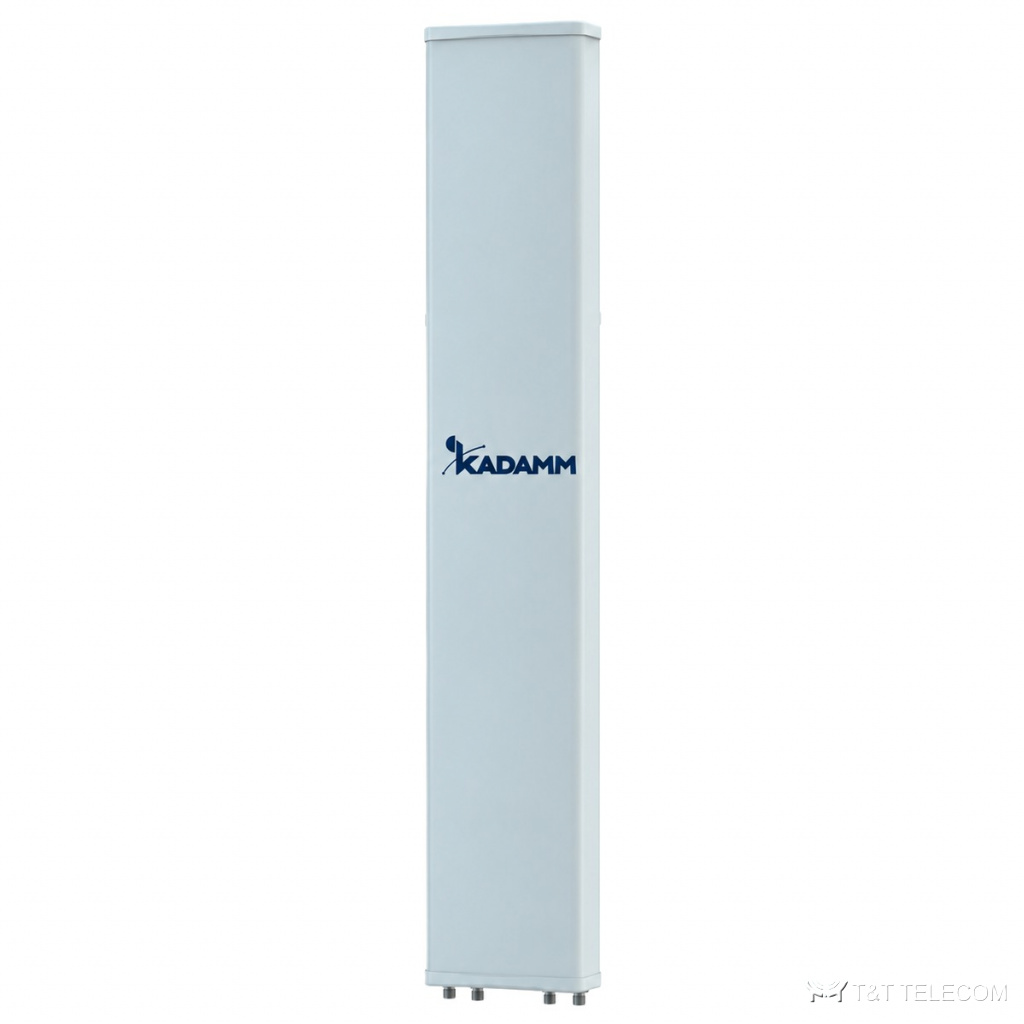

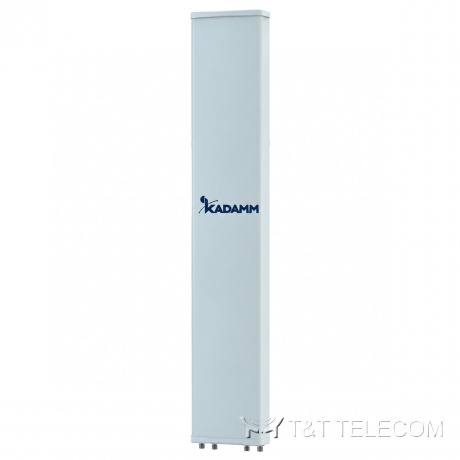

KADAMM K802182020 — двухдиапазонная секторная антенна 2×1710–2170 МГц, 19,5 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K802182020 — секторная панельная антенна для базовой станции. Задача K802182020 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K802182020: полоса 1710–2170 МГц; усиление 19,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.
Где применяют
- Диапазоны K802182020: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — K802182020 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K802182020 без смены опоры.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 2×1710–2170 МГц | ||
| Коэффициент усиления, дБи | 19,2 ± 0,5 | 19,3 ± 0,5 | 19,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 1,9° | 65 ± 2,3° | 63 ± 2,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,1 ± 0,4° | 4,7 ± 0,3° | 4,4 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | ||
| Подавление первого бокового лепестка, дБ | более 18 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–8° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | более 28 | ||
| Развязка между входами разных систем, дБ | более 30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 320 × 105 мм |
| Размеры упаковки | 2245 × 420 × 205 мм |
| Масса антенны | 19 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28,8 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 711 / 173 / 794 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K802182020 — 1710–2170 МГц.
- Коэффициент усиления K802182020 — 19,5 дБи; больше усиление — уже луч.
- Ширина луча K802182020: в горизонтальной плоскости 65°, в вертикальной 5,1 ± 0,4° / 4,7 ± 0,3° / 4,4 ± 0,3°.
- Наклон луча K802182020: 2–8°.
- Под разъёмы K802182020 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802182020: Ø50–Ø115 мм; ветровая нагрузка 711 / 173 / 794 Н.
- Габариты и масса K802182020: 1980 × 320 × 105 мм, 19 кг.
Поставка и документы
Подберём KADAMM K802182020 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K802182020?
19,5 дБи. Ширина луча — 65°.
Как крепится K802182020?
Ø.50–Ø115 мм
Что нужно для подбора K802182020?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802182020.
