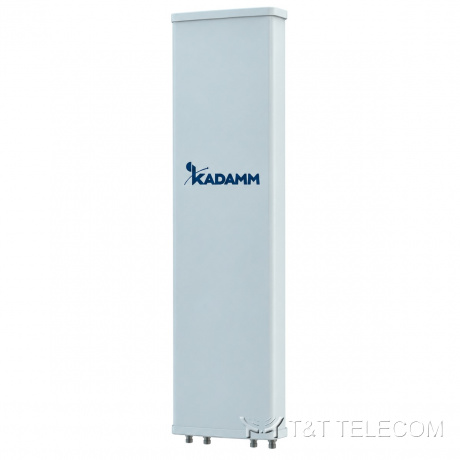

KADAMM K802182018 — двухдиапазонная секторная антенна 2×1710–2170 МГц, 17,8 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

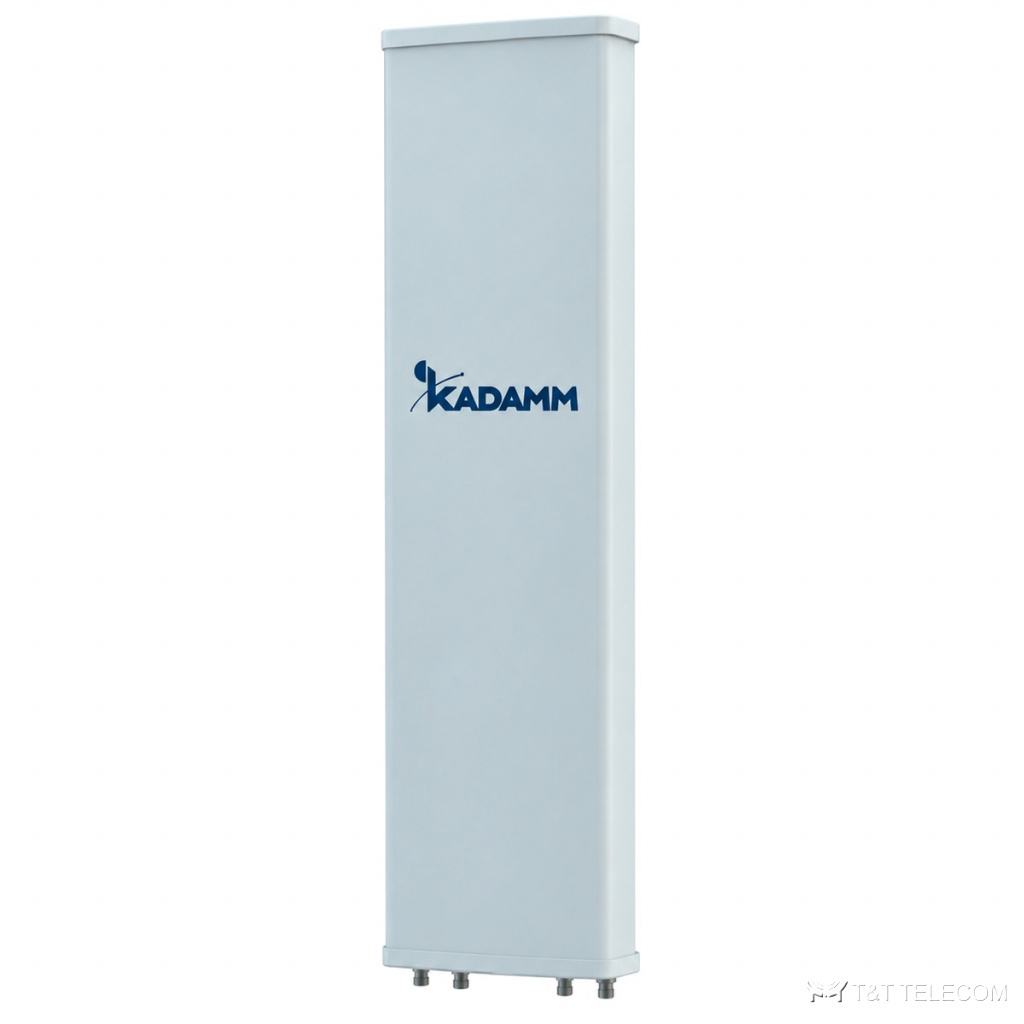

Модель KADAMM K802182018 — секторная панельная антенна для базовой станции. K802182018 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K802182018: полоса 1710–2170 МГц; усиление 17,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.
Для каких задач
- Полоса K802182018 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — K802182018 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K802182018.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 2×1710–2170 МГц | ||
| Коэффициент усиления, дБи | 17,2 ± 0,5 | 17,5 ± 0,5 | 17,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 64 ± 2,7° | 64 ± 2,3° | 65 ± 1,9° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,4° | 6,7 ± 0,4° | 6,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | ||
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 |
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 28 | ||
| Развязка между входами разных систем, дБ | более 30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 320 × 105 мм |
| Размеры упаковки | 1625 × 420 × 205 мм |
| Масса антенны | 13,6 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 21,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 480 / 111 / 537 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K802182018 — 1710–2170 МГц.
- Усиление K802182018 — 17,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K802182018: в горизонтальной плоскости 65°, в вертикальной 7,3 ± 0,4° / 6,7 ± 0,4° / 6,3 ± 0,5°.
- Наклон луча K802182018: 2–12°.
- Разъёмы K802182018 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K802182018: Ø50–Ø115 мм; ветровая нагрузка 480 / 111 / 537 Н.
- Габариты и масса K802182018: 1360 × 320 × 105 мм, 13,6 кг.
Поставка и документы
KADAMM K802182018 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K802182018?
17,8 дБи. Ширина луча — 65°.
Как крепится K802182018?
Ø.50–Ø115 мм
Что нужно для подбора K802182018?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802182018.
