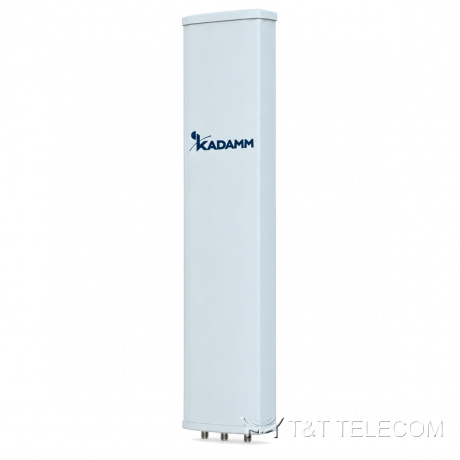

KADAMM K802172720 — двухдиапазонная секторная антенна 2×1710–2690 МГц, 20,4 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

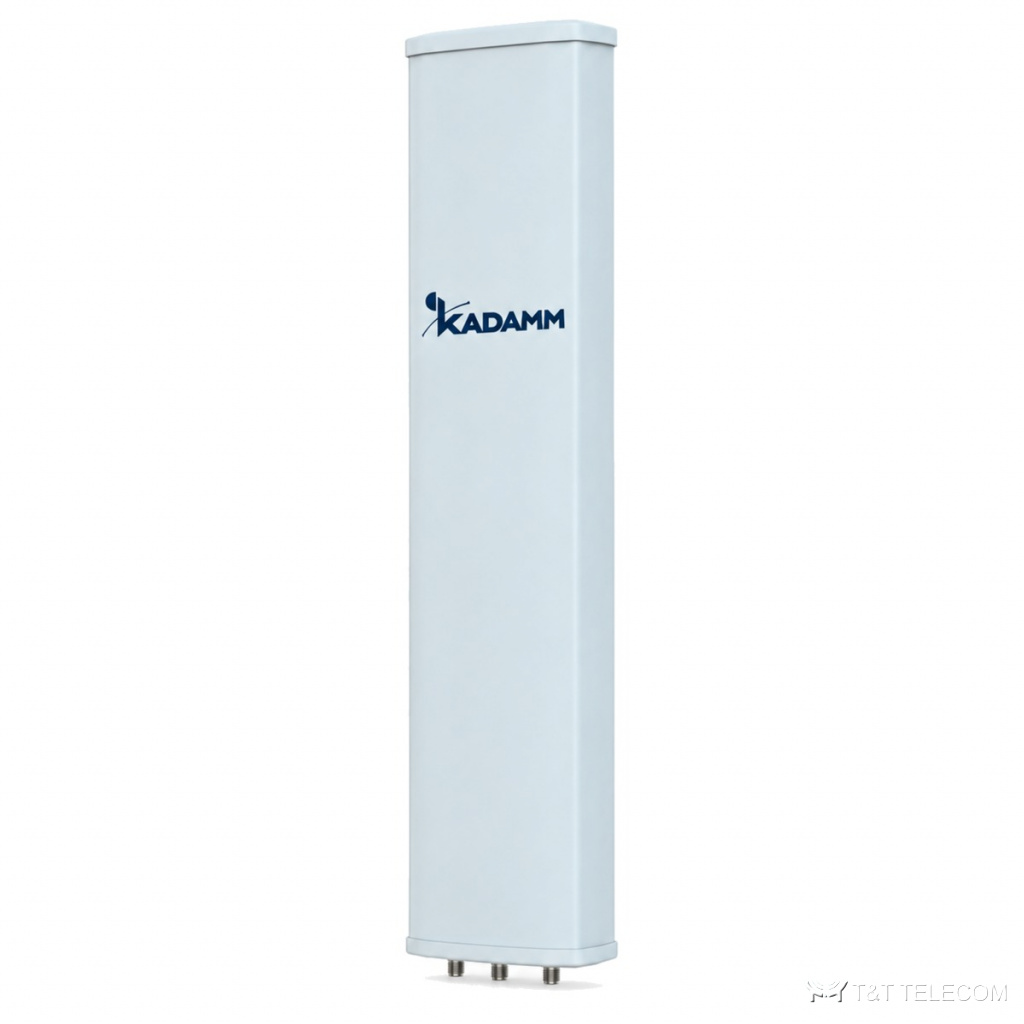

KADAMM K802172720 — секторная панельная антенна для базовой станции. На мачте или крыше K802172720 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K802172720: полоса 1710–2690 МГц; усиление 20,4 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 200 Вт.
Где применяют
- Полоса K802172720 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K802172720.
- Модернизация площадок: замена старых антенн на K802172720 без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Усиление при среднем наклоне, дБи | 19,6 | 19,8 | 20,2 | 20,4 |
| Усиление во всём диапазоне наклонов, дБи | 19,4 ± 0,5 | 19,6 ± 0,5 | 20 ± 0,5 | 20,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 2,5° | 62 ± 2,6° | 61 ± 1,8° | 60 ± 2,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,7 ± 0,4° | 4,9 ± 0,3° | 4,5 ± 0,3° | 4 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 17 | более 17 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–8° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 270 × 140 мм |
| Размеры упаковки | 2105 × 365 × 220 мм |
| Масса антенны | 20,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 29,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 671 / 420 / 713 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K802172720 — 1710–2690 МГц.
- Коэффициент усиления K802172720 — 20,4 дБи; больше усиление — уже луч.
- Ширина луча K802172720: в горизонтальной плоскости 65°, в вертикальной 5,7 ± 0,4° / 4,9 ± 0,3° / 4,5 ± 0,3° / 4 ± 0,3°.
- Наклон луча K802172720: 2–8°.
- Под разъёмы K802172720 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802172720: Ø50–Ø115 мм; ветровая нагрузка 671 / 420 / 713 Н.
- Габариты и масса K802172720: 1980 × 270 × 140 мм, 20,5 кг.
Поставка и документы
Подберём KADAMM K802172720 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K802172720?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802172720.
Какие частоты поддерживает K802172720?
Рабочая полоса K802172720 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K802172720?
4×4.3-10. Другие исполнения — уточняйте при заказе.
