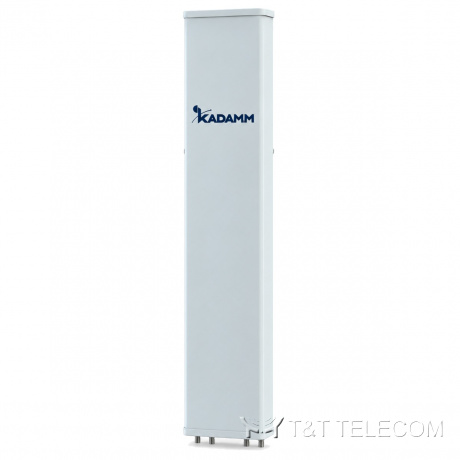

KADAMM K802172718 — двухдиапазонная секторная антенна 2×1710–2690 МГц, 18,3 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

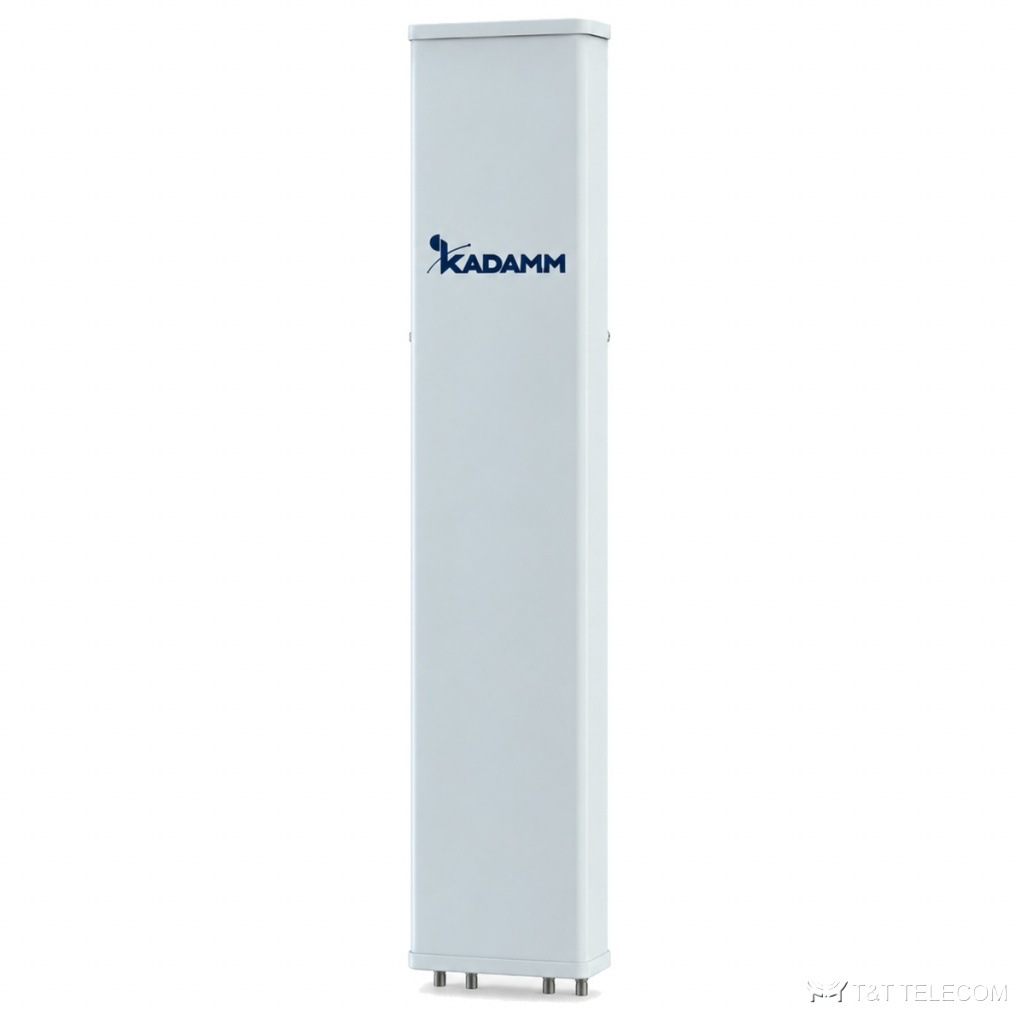

Модель KADAMM K802172718 — секторная панельная антенна для базовой станции. K802172718 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K802172718: полоса 1710–2690 МГц; усиление 18,3 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 200 Вт.
Область применения
- Диапазоны K802172718: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K802172718 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K802172718.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Усиление при среднем наклоне, дБи | 17 | 17,6 | 17,9 | 18,3 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,5 | 17,4 ± 0,5 | 17,7 ± 0,5 | 18,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 65 ± 5° | 62 ± 5° | 57 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,4° | 6,1 ± 0,2° | 5,4 ± 0,3° | 5 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 27 | более 27 | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 21 | более 21 | более 21 | более 19 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 15 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥28 | |||
| Развязка между входами разных систем, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1460 × 270 × 140 мм |
| Размеры упаковки | 1835 × 365 × 220 мм |
| Масса антенны | 13,6 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 21,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 310 / 105 / 425 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K802172718 — 1710–2690 МГц.
- Усиление K802172718 — 18,3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K802172718: в горизонтальной плоскости 65°, в вертикальной 6,8 ± 0,4° / 6,1 ± 0,2° / 5,4 ± 0,3° / 5 ± 0,4°.
- Наклон луча K802172718: 2–12°.
- Под разъёмы K802172718 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K802172718: Ø50–Ø115 мм; ветровая нагрузка 310 / 105 / 425 Н.
- Габариты и масса K802172718: 1460 × 270 × 140 мм, 13,6 кг.
Прежние обозначения K802172718 в документации: KADAMM K802172718v01. По любому из них поставляется эта модель.
Поставка и документы
KADAMM K802172718 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K802172718?
Ø.50–Ø115 мм
Что нужно для подбора K802172718?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K802172718.
Какие частоты поддерживает K802172718?
Рабочая полоса K802172718 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
