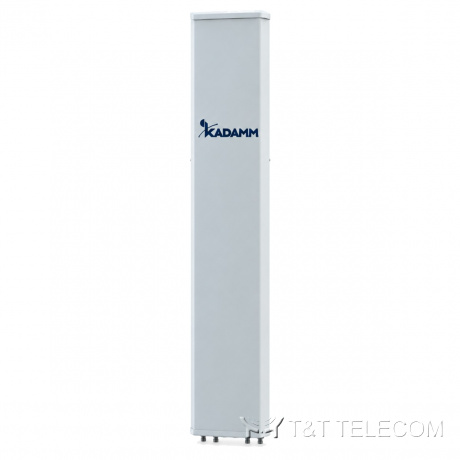

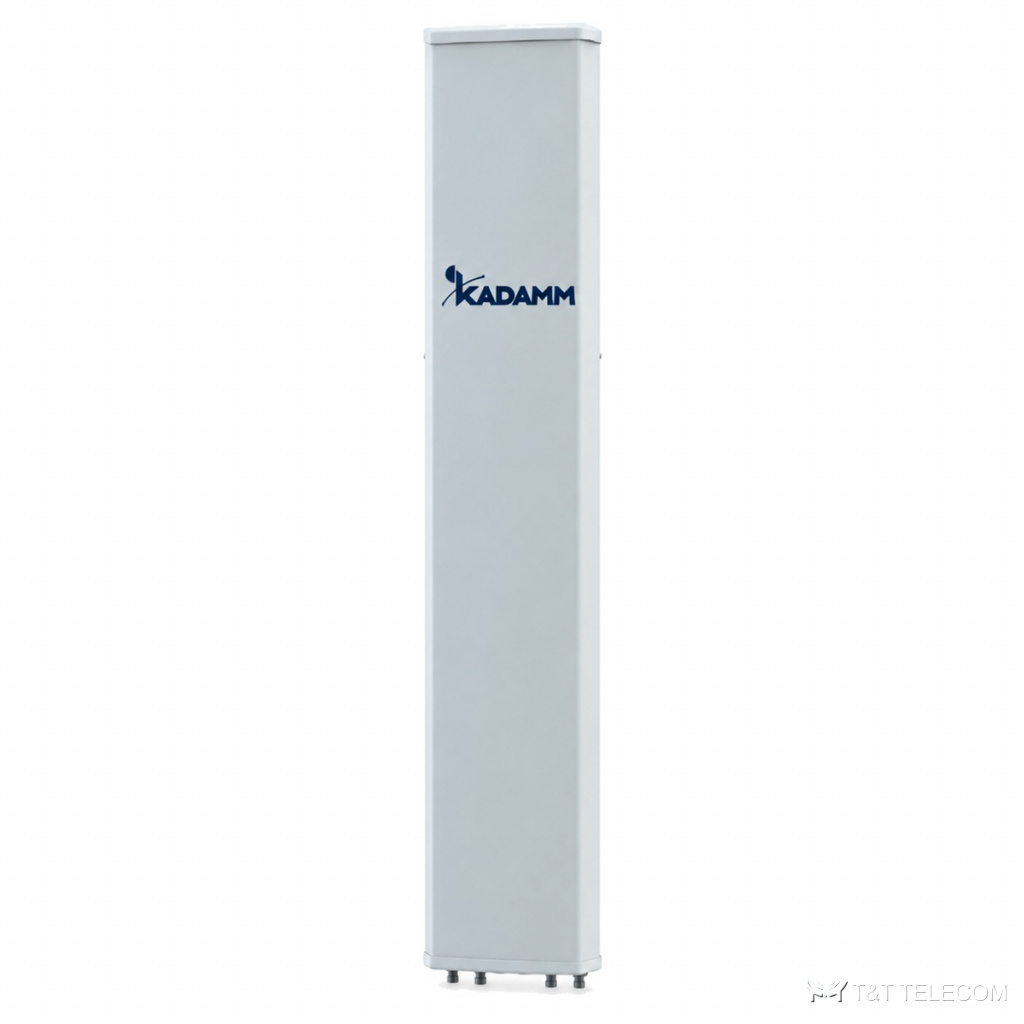

KADAMM K802172715 — двухдиапазонная секторная антенна 2×1710–2690 МГц, 15,2 дБи, 4 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K802172715 — секторная панельная антенна для базовой станции. На мачте или крыше K802172715 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K802172715: полоса 1710–2690 МГц; усиление 15,2 дБи; ширина луча 65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 200 Вт.
Область применения
- Полоса K802172715 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K802172715 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K802172715 без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2×1710–2690 МГц | |||
| Усиление при среднем наклоне, дБи | 14,5 | 14,7 | 14,9 | 15,2 |
| Усиление во всём диапазоне наклонов, дБи | 14,3 ± 0,5 | 14,5 ± 0,5 | 14,7 ± 0,5 | 15,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 3,8° | 66 ± 3,9° | 63 ± 4,1° | 61 ± 4,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,8 ± 1,2° | 12,0 ± 1,1° | 11,2 ± 0,5° | 10,8 ± 0,7° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | |||
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Поляризация | ±45° | |||
| Электрический наклон | 2–14° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 800 × 320 × 105 мм |
| Размеры упаковки | 1125 × 420 × 205 мм |
| Масса антенны | 9,5 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 15,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 282 / 59 / 316 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K802172715 — 1710–2690 МГц.
- Усиление K802172715 — 15,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K802172715: в горизонтальной плоскости 65°, в вертикальной 13,8 ± 1,2° / 12,0 ± 1,1° / 11,2 ± 0,5° / 10,8 ± 0,7°.
- Наклон луча K802172715: 2–14°.
- Разъёмы K802172715 — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K802172715: Ø50–Ø115 мм; ветровая нагрузка 282 / 59 / 316 Н.
- Габариты и масса K802172715: 800 × 320 × 105 мм, 9,5 кг.
Поставка и документы
Подберём KADAMM K802172715 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K802172715?
Рабочая полоса K802172715 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K802172715?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K802172715?
15,2 дБи. Ширина луча — 65°.
