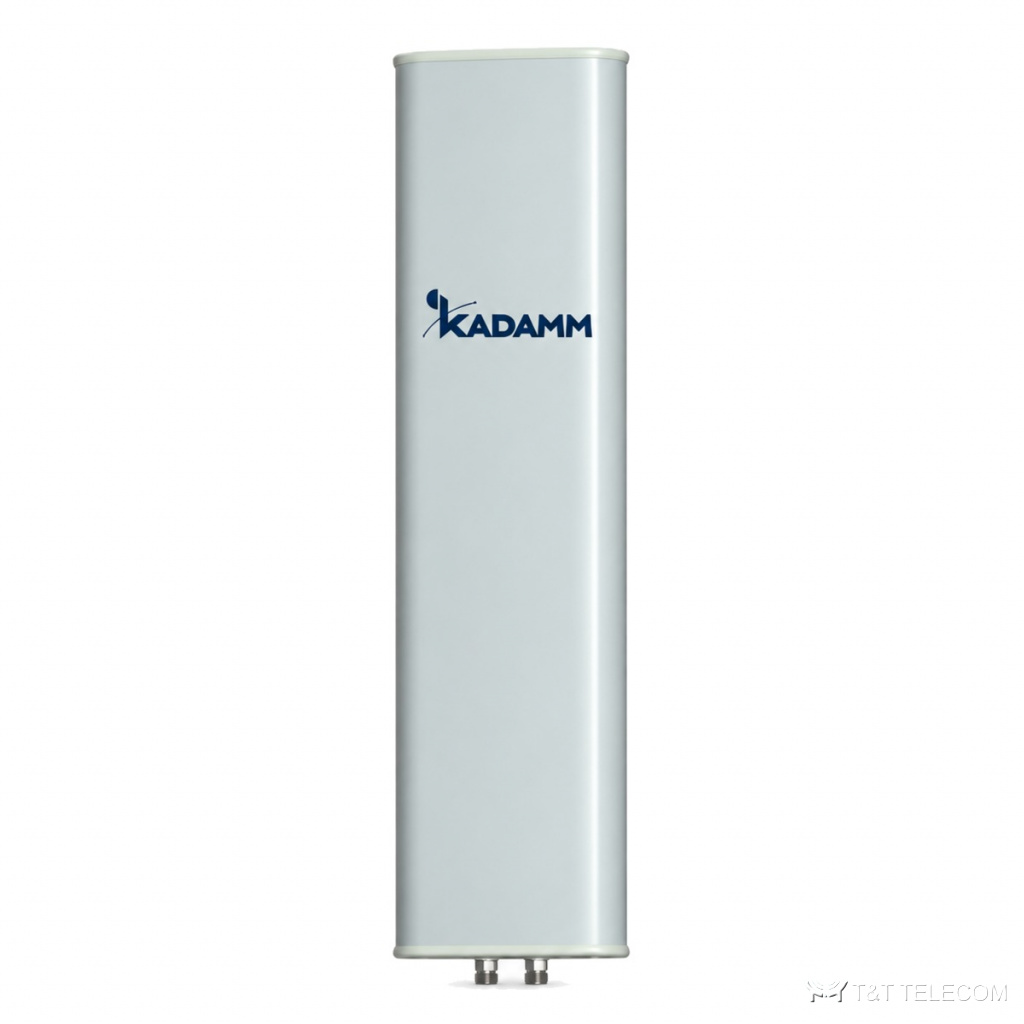

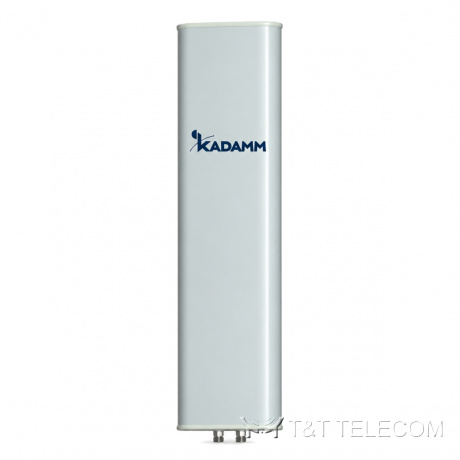

KADAMM K801809021s — однодиапазонная секторная антенна 790–960 МГц, 20,4 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K801809021s — секторная панельная антенна для базовой станции. Задача K801809021s — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Коротко о K801809021s: полоса 790–960 МГц; усиление 20,4 дБи; ширина луча 33°; поляризация ±45°; разъёмы 2×7-16 DIN; мощность до 500 Вт.
Где применяют
- Полоса K801809021s охватывает GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K801809021s.
- Добавление диапазонов на существующей площадке через порты K801809021s.
Технические характеристики
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Коэффициент усиления, дБи | 19,8 ± 0,4 | 20,2 ± 0,3 | 20,4 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 3,2° | 32 ± 3,6° | 30 ± 2,8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8 ± 0,6° | 7,5 ± 0,6° | 7,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 31 | более 32 | более 33 |
| Поляризационная развязка (кроссполяризационная), дБ | более 28(0°) | более 26(0°) | более 23(0°) |
| Подавление первого бокового лепестка, дБ | более 19 | более 18 | более 16 |
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 7/16 DIN (IEC 61169-4) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2520 × 530 × 115 мм |
| Размеры упаковки | 3000 × 630 × 225 мм |
| Масса антенны | 42 кг |
| Масса монтажного комплекта | 11,5 кг |
| Масса в упаковке | 61 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1499 / 552 / 1675 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K801809021s — 790–960 МГц.
- Коэффициент усиления K801809021s — 20,4 дБи; больше усиление — уже луч.
- Ширина луча K801809021s: в горизонтальной плоскости 33°, в вертикальной 7,8 ± 0,6° / 7,5 ± 0,6° / 7,2 ± 0,5°.
- Наклон луча K801809021s: 0–10°.
- Разъёмы K801809021s — 2×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж K801809021s: Ø50–Ø115 мм; ветровая нагрузка 1499 / 552 / 1675 Н.
- Габариты и масса K801809021s: 2520 × 530 × 115 мм, 42 кг.
Поставка и документы
Подберём KADAMM K801809021s под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K801809021s?
Рабочая полоса K801809021s — 790–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у K801809021s?
2×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у K801809021s?
20,4 дБи. Ширина луча — 33°.
