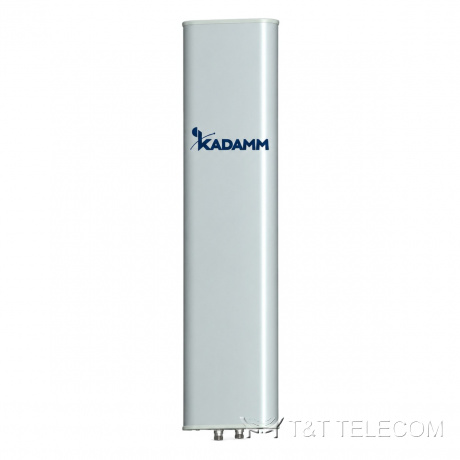

KADAMM K801809020 — однодиапазонная секторная антенна 790–960 МГц, 20,5 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

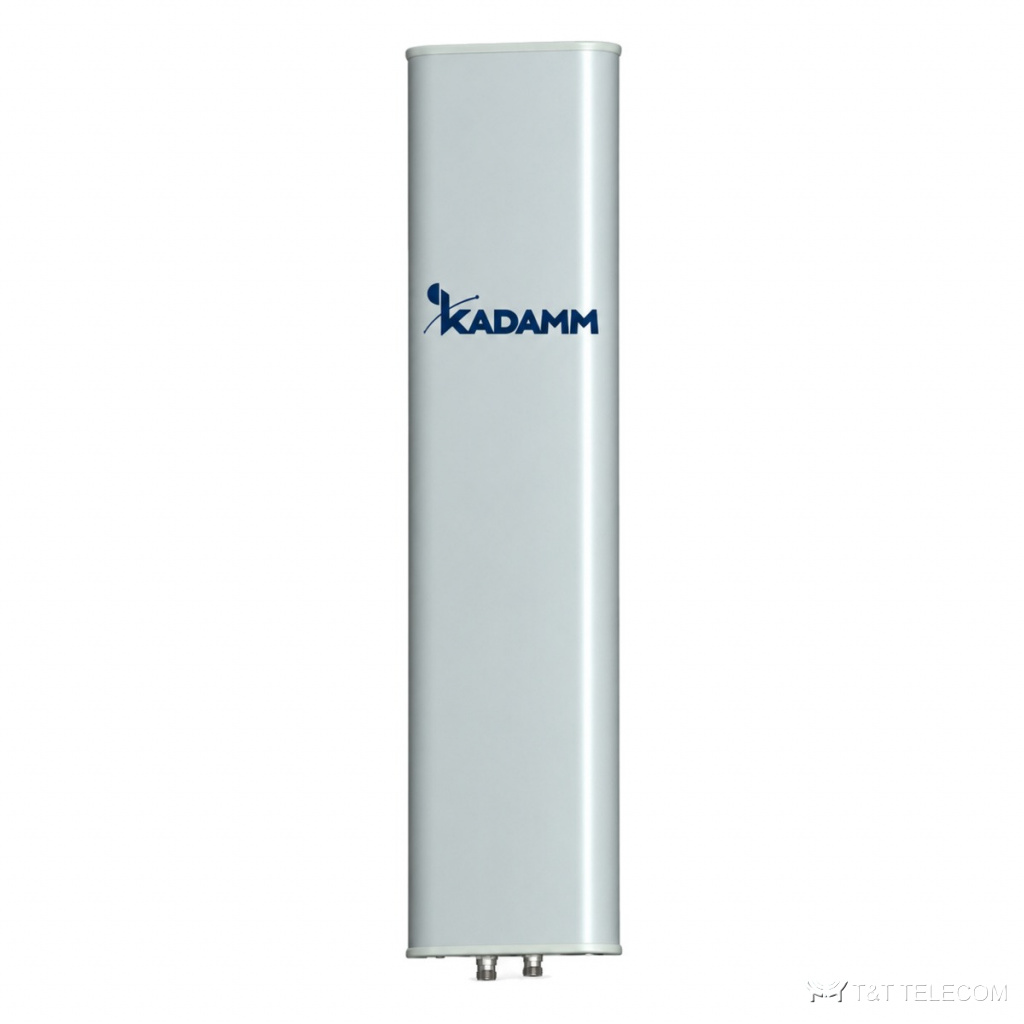

KADAMM K801809020: секторная панельная антенна для базовой станции. K801809020 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K801809020: полоса 790–960 МГц; усиление 20,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 500 Вт.
Для каких задач
- Диапазоны K801809020: GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801809020 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K801809020.
Технические характеристики
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Усиление при среднем наклоне, дБи | 20,0 | 20,3 | 20,5 |
| Усиление во всём диапазоне наклонов, дБи | 19,8 ± 0,4 | 20,2 ± 0,3 | 20,4 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 3,2° | 32 ± 3,6° | 30 ± 2,8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,8 ± 0,6° | 7,5 ± 0,6° | 7,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 31 | более 32 | более 33 |
| Поляризационная развязка (кроссполяризационная), дБ | более 28(0°) | более 26(0°) | более 23(0°) |
| Подавление первого бокового лепестка, дБ | более 19 | более 18 | более 16 |
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | ||
| Блок RET | KADAMM RET-800542212, встроенный, съёмный | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2510 × 550 × 150 мм |
| Размеры упаковки | 2880 × 655 × 265 мм |
| Масса антенны | 34,5 кг |
| Масса монтажного комплекта | 8,8 кг |
| Масса в упаковке | 51,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1499 / 552 / 1675 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K801809020: 790–960 МГц.
- Коэффициент усиления K801809020 — 20,5 дБи; больше усиление — уже луч.
- Ширина луча K801809020: в горизонтальной плоскости 33°, в вертикальной 7,8 ± 0,6° / 7,5 ± 0,6° / 7,2 ± 0,5°.
- Наклон луча K801809020: 0–10°.
- Под разъёмы K801809020 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801809020: Ø50–Ø115 мм; ветровая нагрузка 1499 / 552 / 1675 Н.
- Габариты и масса K801809020: 2510 × 550 × 150 мм, 34,5 кг.
Поставка и документы
Поставляем KADAMM K801809020 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K801809020?
Ø.50–Ø115 мм
Что нужно для подбора K801809020?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801809020.
Какие частоты поддерживает K801809020?
Рабочая полоса K801809020 — 790–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K801809020 — техническое описание 626.22 КБ
