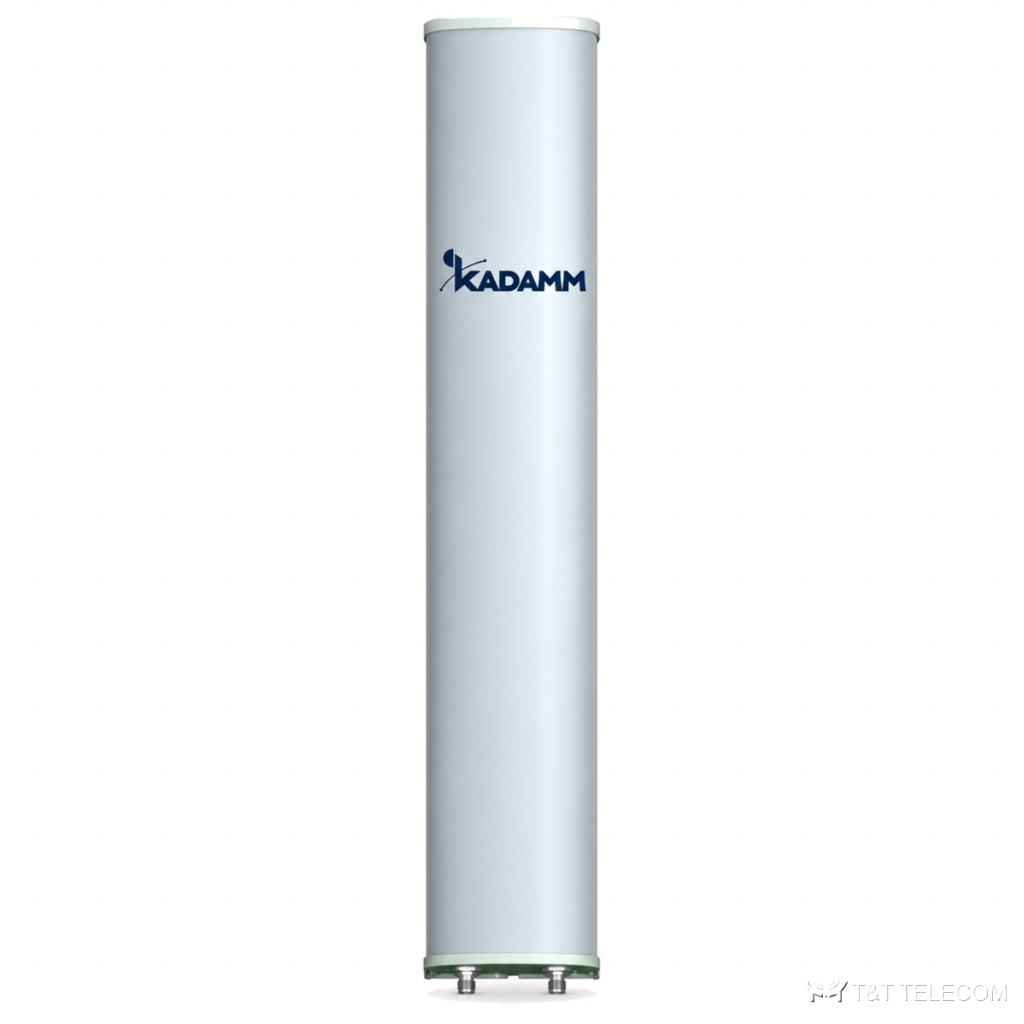

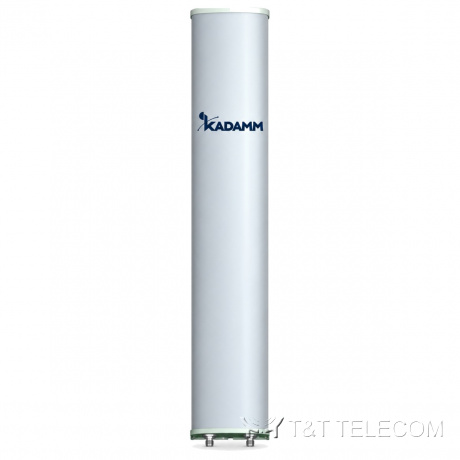

KADAMM K801809018 — однодиапазонная секторная антенна 790–960 МГц, 17,7 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K801809018 — секторная панельная антенна для базовой станции. На мачте или крыше K801809018 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K801809018: полоса 790–960 МГц; усиление 17,7 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.
Для каких задач
- Полоса K801809018 охватывает GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801809018 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K801809018 без смены опоры.
Технические характеристики
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Усиление при среднем наклоне, дБи | 17,0 | 17,3 | 17,7 |
| Усиление во всём диапазоне наклонов, дБи | 16,8 ± 0,4 | 17,1 ± 0,3 | 17,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 2,2° | 66 ± 2,3° | 64 ± 3,1° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,5 ± 0,6° | 7,9 ± 0,5° | 7,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 26 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 25 (при ±60°: более 11) | более 25 (при ±60°: более 10) | более 24 (при ±60°: более 8) |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 |
| Поляризация | ±45° | ||
| Электрический наклон | 0–8° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 270 × 140 мм |
| Размеры упаковки | 2955 × 365 × 220 мм |
| Масса антенны | 23 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 32 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 865 / 315 / 1027 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K801809018 — 790–960 МГц.
- Усиление K801809018 — 17,7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801809018: в горизонтальной плоскости 65°, в вертикальной 8,5 ± 0,6° / 7,9 ± 0,5° / 7,2 ± 0,5°.
- Наклон луча K801809018: 0–8°.
- Под разъёмы K801809018 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801809018: Ø50–Ø115 мм; ветровая нагрузка 865 / 315 / 1027 Н.
- Габариты и масса K801809018: 2580 × 270 × 140 мм, 23 кг.
Поставка и документы
Подберём KADAMM K801809018 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K801809018?
17,7 дБи. Ширина луча — 65°.
Как крепится K801809018?
Ø.50–Ø115 мм
Что нужно для подбора K801809018?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801809018.
