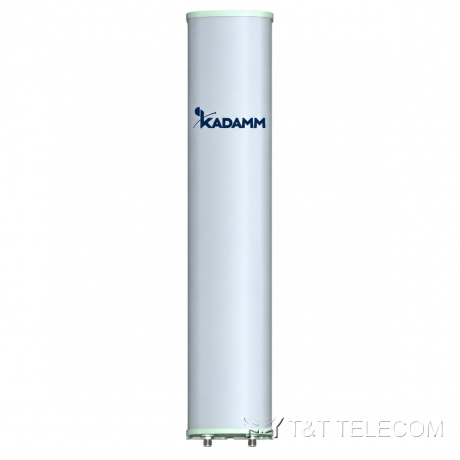

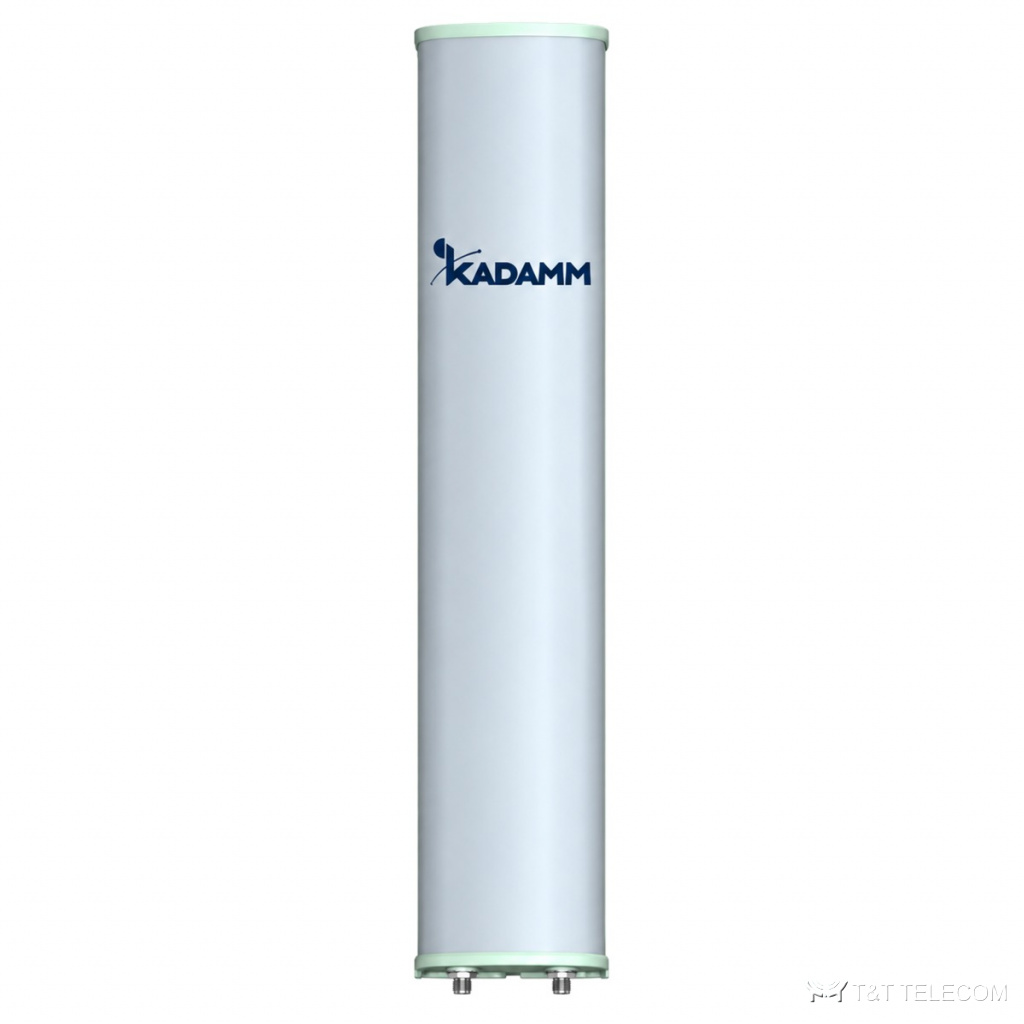

KADAMM K801809017 — однодиапазонная секторная антенна 790–960 МГц, 16,7 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K801809017 — секторная панельная антенна для базовой станции. На мачте или крыше K801809017 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Ключевые параметры K801809017: полоса 790–960 МГц; усиление 16,7 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.
Для каких задач
- Диапазоны K801809017: GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801809017 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K801809017.
Технические характеристики
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Усиление при среднем наклоне, дБи | 16,5 | 16,6 | 16,7 |
| Усиление во всём диапазоне наклонов, дБи | 16,2 ± 0,4 | 16,4 ± 0,4 | 16,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 2,4° | 65 ± 2,2° | 64 ± 2,1° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,1 ± 0,6° | 9,8 ± 0,5° | 9,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 25 (при ±60°: более 11) | более 25 (при ±60°: более 10) | более 24 (при ±60°: более 8) |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 |
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 270 × 140 мм |
| Размеры упаковки | 2355 × 365 × 220 мм |
| Масса антенны | 18,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 28 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 631 / 219 / 749 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K801809017: 790–960 МГц.
- Усиление K801809017 — 16,7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801809017: в горизонтальной плоскости 65°, в вертикальной 10,1 ± 0,6° / 9,8 ± 0,5° / 9,2 ± 0,5°.
- Наклон луча K801809017: 0–10°.
- Под разъёмы K801809017 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801809017: Ø50–Ø115 мм; ветровая нагрузка 631 / 219 / 749 Н.
- Габариты и масса K801809017: 1980 × 270 × 140 мм, 18,5 кг.
Поставка и документы
Поставляем KADAMM K801809017 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K801809017?
Ø.50–Ø115 мм
Что нужно для подбора K801809017?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801809017.
Какие частоты поддерживает K801809017?
Рабочая полоса K801809017 — 790–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
