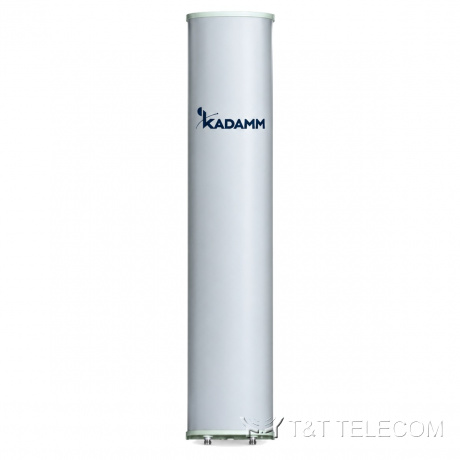

KADAMM K801809016 — однодиапазонная секторная антенна 790–960 МГц, 16 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

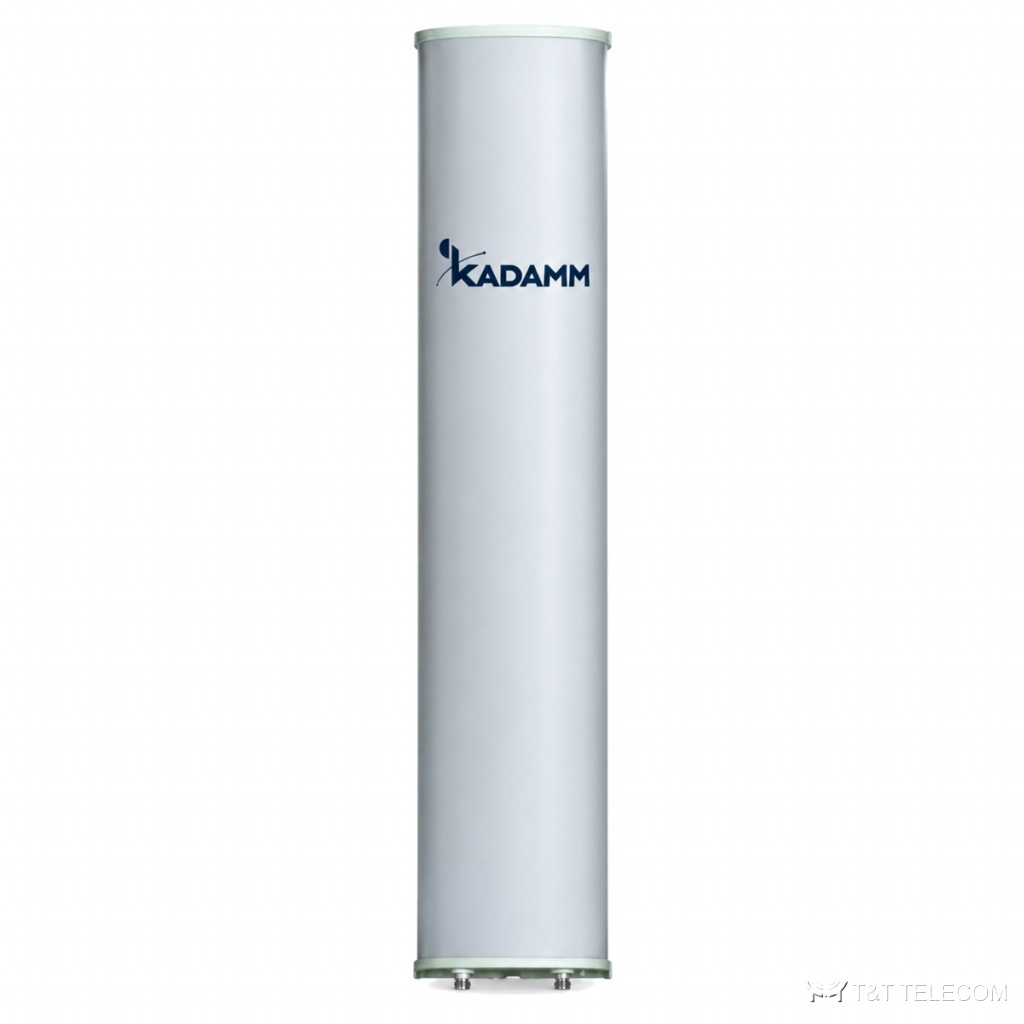

KADAMM K801809016: секторная панельная антенна для базовой станции. Задача K801809016 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K801809016: полоса 790–960 МГц; усиление 16 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.
Где применяют
- Диапазоны K801809016: GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801809016 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K801809016 без смены опоры.
Технические характеристики
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Коэффициент усиления, дБи | 15,6 ± 0,3 | 15,8 ± 0,3 | 16 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 88 ± 2,1° | 86 ± 2,2° | 85 ± 2,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,3° | 7,3 ± 0,3° | 7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 (при ±60°: более 10) | более 20 (при ±60°: более 9) | более 20 (при ±60°: более 9) |
| Подавление первого бокового лепестка, дБ | более 18 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 0–8° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 270 × 140 мм |
| Размеры упаковки | 2985 × 365 × 220 мм |
| Масса антенны | 23,7 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 34 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 865 / 315 / 1027 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K801809016 — 790–960 МГц.
- Коэффициент усиления K801809016 — 16 дБи; больше усиление — уже луч.
- Ширина луча K801809016: в горизонтальной плоскости 90°, в вертикальной 7,5 ± 0,3° / 7,3 ± 0,3° / 7 ± 0,4°.
- Наклон луча K801809016: 0–8°.
- Разъёмы K801809016 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801809016: Ø50–Ø115 мм; ветровая нагрузка 865 / 315 / 1027 Н.
- Габариты и масса K801809016: 2580 × 270 × 140 мм, 23,7 кг.
Поставка и документы
Поставляем KADAMM K801809016 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K801809016?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801809016.
Какие частоты поддерживает K801809016?
Рабочая полоса K801809016 — 790–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у K801809016?
2×4.3-10. Другие исполнения — уточняйте при заказе.
