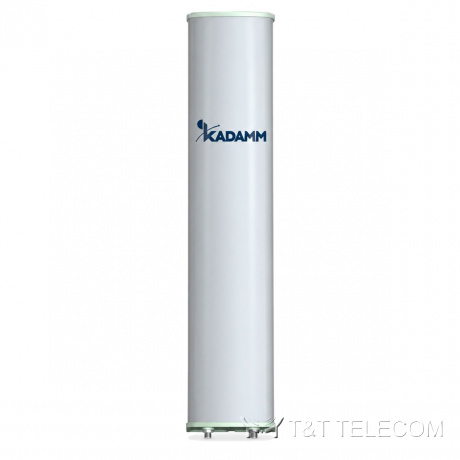

KADAMM K801809015v01 — однодиапазонная секторная антенна 790–960 МГц, 15 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

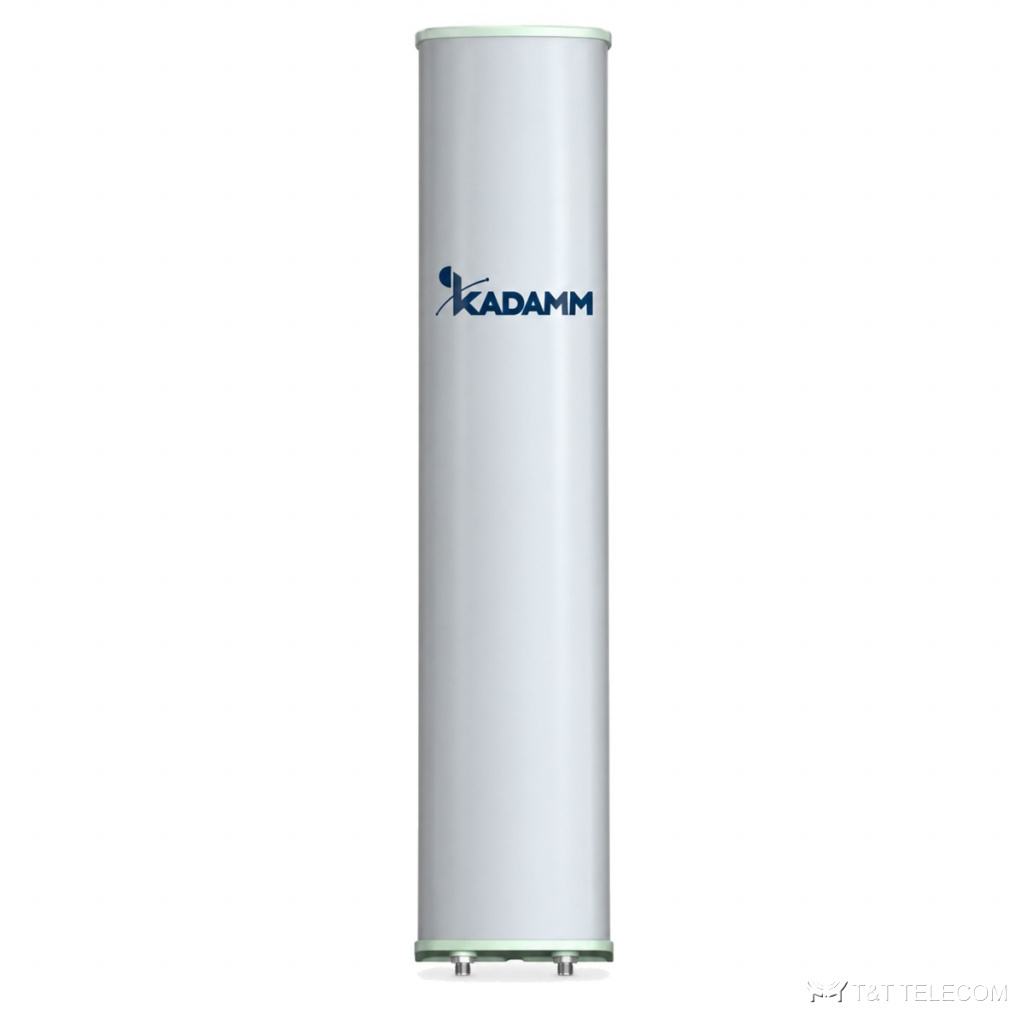

Модель KADAMM K801809015v01 — секторная панельная антенна для базовой станции. На мачте или крыше K801809015v01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K801809015v01: полоса 790–960 МГц; усиление 15 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.
Для каких задач
- Через K801809015v01 работают GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801809015v01 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K801809015v01 без смены опоры.
Технические характеристики
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Коэффициент усиления, дБи | 14,6 ± 0,4 | 14,8 ± 0,5 | 15 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 88 ± 3° | 86 ± 4° | 84 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10 ± 0,5° | 9,7 ± 0,5° | 9,2 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 (при ±60°: более 10) | более 20 (при ±60°: более 10) | более 18 (при ±60°: более 10) |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 16 |
| Поляризация | ±45° | ||
| Электрический наклон | 0–10° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 270 × 140 мм |
| Размеры упаковки | 2355 × 365 × 220 мм |
| Масса антенны | 18 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 660 / 271 / 701 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K801809015v01 — 790–960 МГц.
- Усиление K801809015v01 — 15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801809015v01: в горизонтальной плоскости 90°, в вертикальной 10 ± 0,5° / 9,7 ± 0,5° / 9,2 ± 0,5°.
- Наклон луча K801809015v01: 0–10°.
- Под разъёмы K801809015v01 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801809015v01: Ø50–Ø115 мм; ветровая нагрузка 660 / 271 / 701 Н.
- Габариты и масса K801809015v01: 1980 × 270 × 140 мм, 18 кг.
Поставка и документы
Поставляем KADAMM K801809015v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K801809015v01?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K801809015v01?
15 дБи. Ширина луча — 90°.
Как крепится K801809015v01?
Ø.50–Ø115 мм
