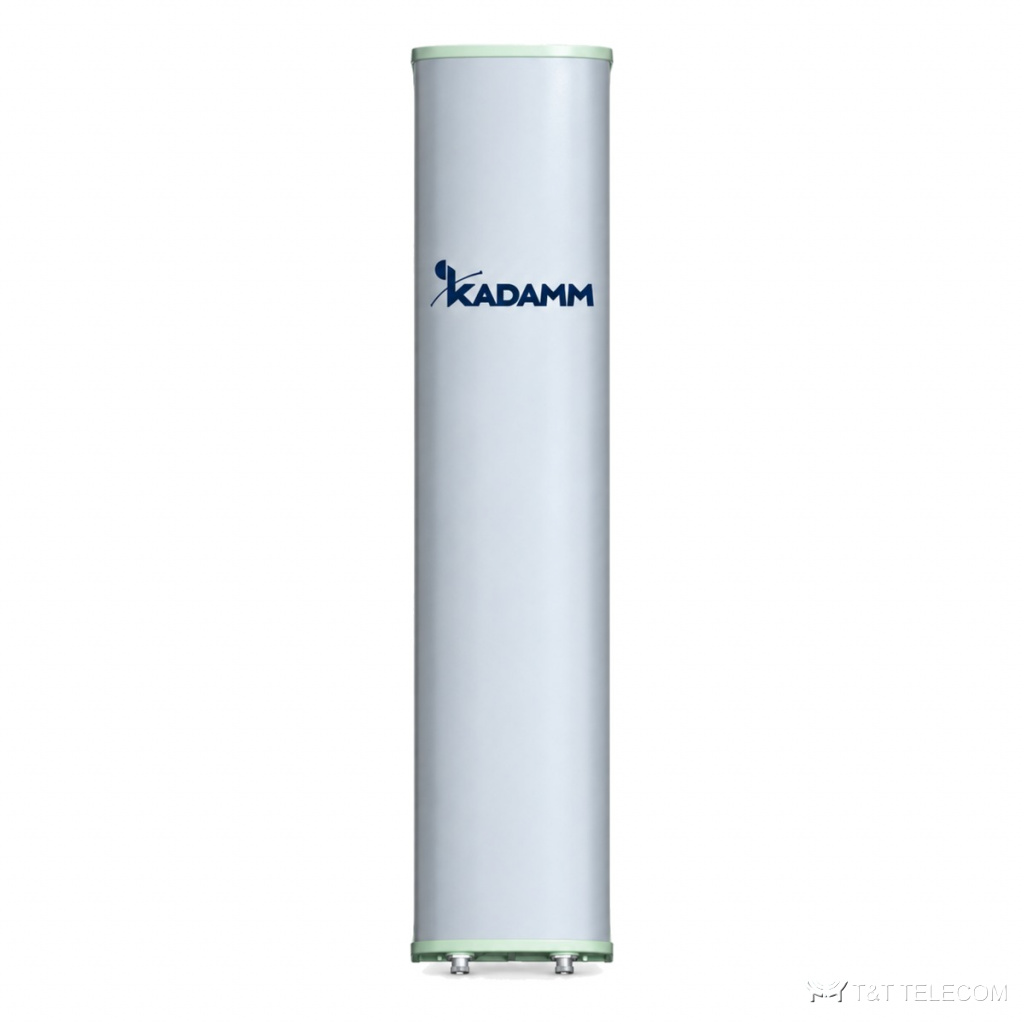

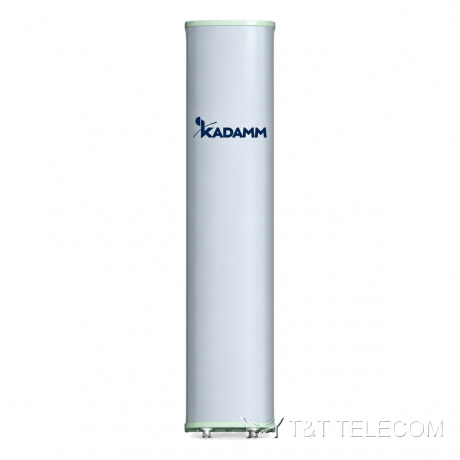

KADAMM K801809015 — однодиапазонная секторная антенна 790–960 МГц, 15,2 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K801809015: секторная панельная антенна для базовой станции. На мачте или крыше K801809015 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K801809015: полоса 790–960 МГц; усиление 15,2 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.
Для каких задач
- Через K801809015 работают GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801809015 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K801809015.
Технические характеристики
| Параметр | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 МГц | ||
| Усиление при среднем наклоне, дБи | 14,7 | 15 | 15,2 |
| Усиление во всём диапазоне наклонов, дБи | 14,5 ± 0,3 | 14,8 ± 0,3 | 15 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 2,3° | 65 ± 2,5° | 63 ± 2,3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,7 ± 1,2° | 14,8 ± 0,9° | 14,2 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 25 (при ±60°: более 11) | более 25 (при ±60°: более 10) | более 24 (при ±60°: более 8) |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 15 |
| Поляризация | ±45° | ||
| Электрический наклон | 0–14° | ||
| КСВН | ≤1,5 | ||
| Развязка между входами одной системы, дБ | ≥30 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1380 × 270 × 140 мм |
| Размеры упаковки | 1735 × 365 × 220 мм |
| Масса антенны | 12,9 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 21,2 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 437 / 248 / 439 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+60 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K801809015 — 790–960 МГц.
- Коэффициент усиления K801809015 — 15,2 дБи; больше усиление — уже луч.
- Ширина луча K801809015: в горизонтальной плоскости 65°, в вертикальной 15,7 ± 1,2° / 14,8 ± 0,9° / 14,2 ± 0,8°.
- Наклон луча K801809015: 0–14°.
- Разъёмы K801809015 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801809015: Ø50–Ø115 мм; ветровая нагрузка 437 / 248 / 439 Н.
- Габариты и масса K801809015: 1380 × 270 × 140 мм, 12,9 кг.
Поставка и документы
Поставляем KADAMM K801809015 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K801809015?
Рабочая полоса K801809015 — 790–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у K801809015?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K801809015?
15,2 дБи. Ширина луча — 65°.
