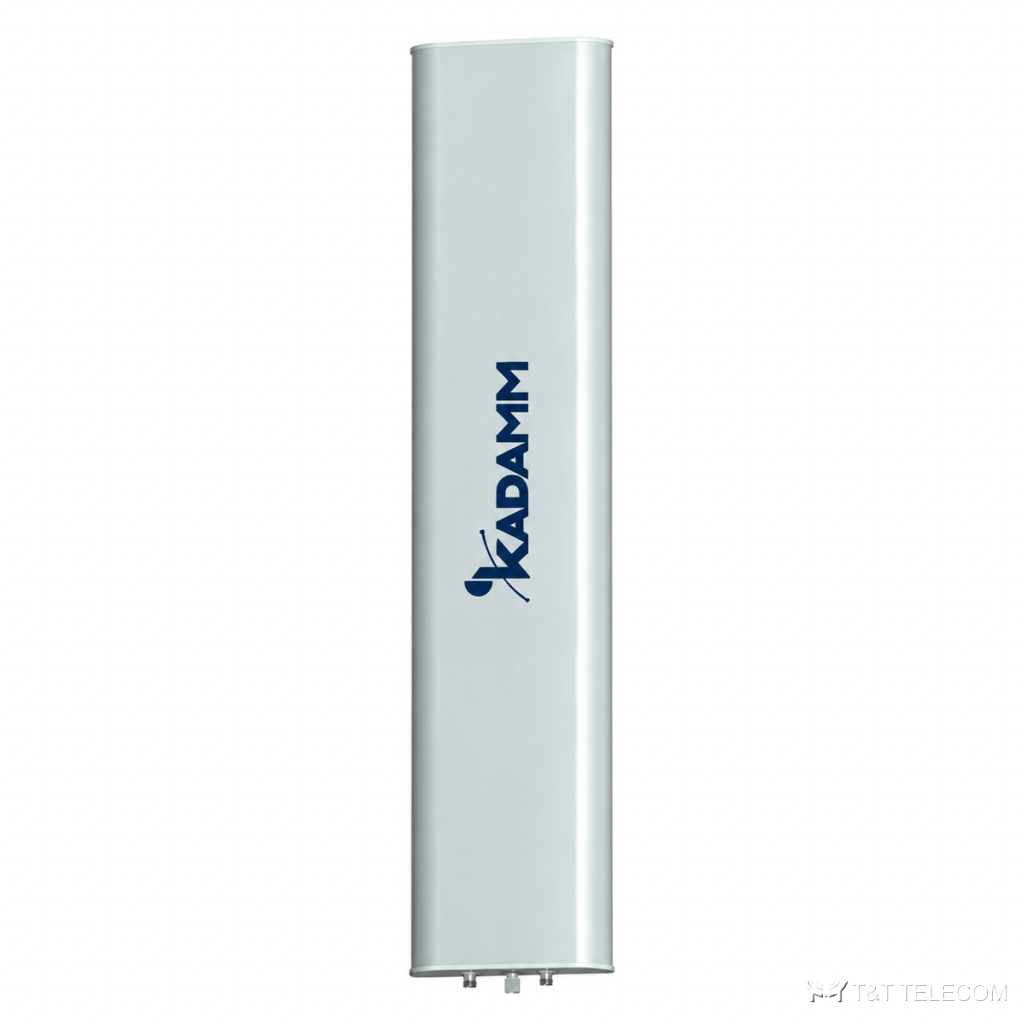

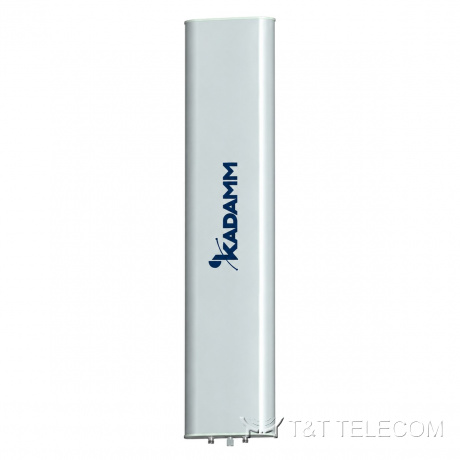

KADAMM K801709021 — однодиапазонная секторная антенна 698–960 МГц, 19,8 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K801709021: секторная панельная антенна для базовой станции. K801709021 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K801709021: полоса 698–960 МГц; усиление 19,8 дБи; ширина луча 33°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 500 Вт.
Где применяют
- Полоса K801709021 охватывает LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K801709021.
- Модернизация площадок: замена старых антенн на K801709021 без смены опоры.
Технические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Усиление при среднем наклоне, дБи | 18,7 ± 0,4 | 19,4 ± 0,4 | 19,6 ± 0,4 | 19,8 ± 0,4 |
| Усиление во всём диапазоне наклонов, дБи | 19,0 ± 0,5 | 19,6 ± 0,4 | 19,9 ± 0,5 | 20,2 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 1,5° | 32,5 ± 1,0° | 31,5 ± 1,5° | 29 ± 1,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,5 ± 0,8° | 8,2 ± 0,7° | 7,9 ± 0,5° | 7,6 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 29 | более 29 | более 28 | более 28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥18(0°) | |||
| Подавление первого бокового лепестка, дБ | более 18 | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0–8° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 550 × 146 мм |
| Размеры упаковки | 2960 × 655 × 265 мм |
| Масса антенны | 38 кг |
| Масса монтажного комплекта | 8,5 кг |
| Масса в упаковке | 55,6 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1499 / 552 / 1675 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K801709021: 698–960 МГц.
- Усиление K801709021 — 19,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801709021: в горизонтальной плоскости 33°, в вертикальной 8,5 ± 0,8° / 8,2 ± 0,7° / 7,9 ± 0,5° / 7,6 ± 0,4°.
- Наклон луча K801709021: 0–8°.
- Под разъёмы K801709021 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801709021: Ø50–Ø115 мм; ветровая нагрузка 1499 / 552 / 1675 Н.
- Габариты и масса K801709021: 2580 × 550 × 146 мм, 38 кг.
Поставка и документы
KADAMM K801709021 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у K801709021?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K801709021?
19,8 дБи. Ширина луча — 33°.
Как крепится K801709021?
Ø.50–Ø115 мм
