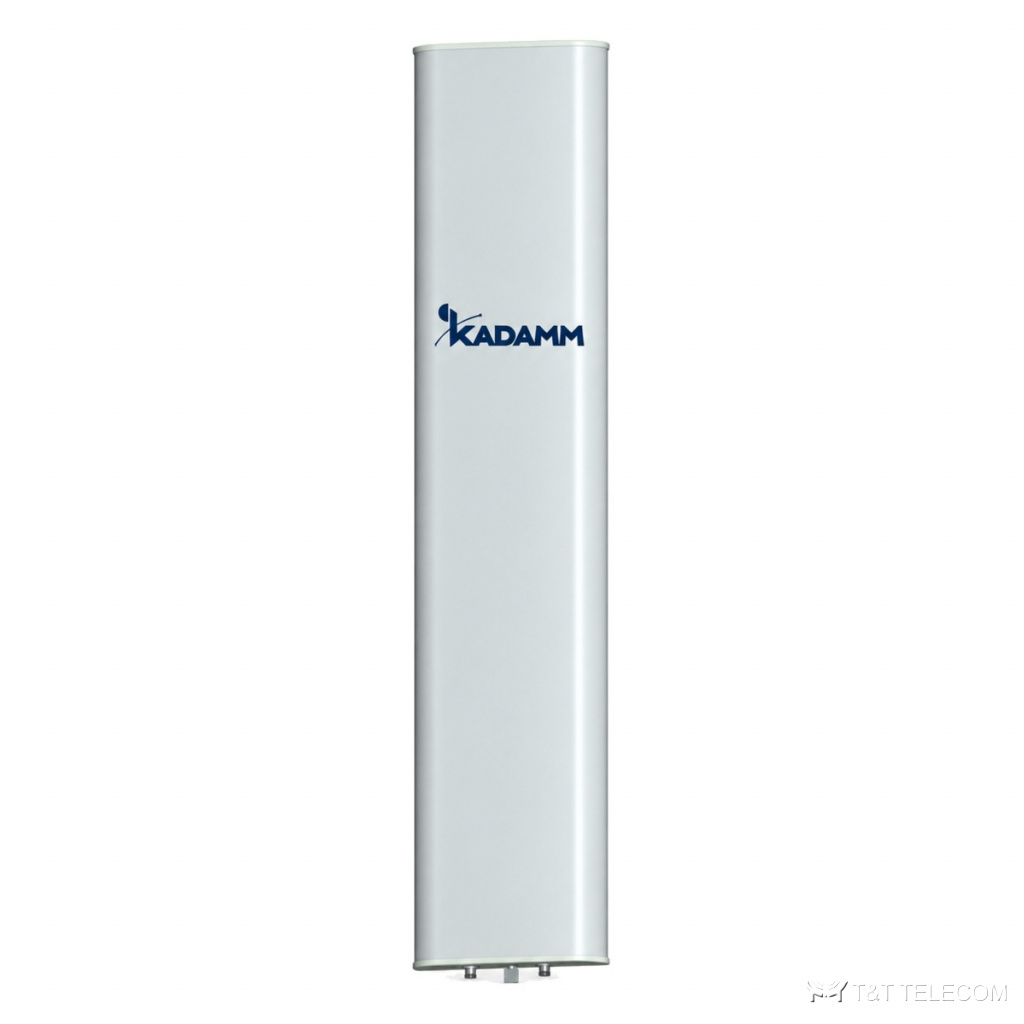

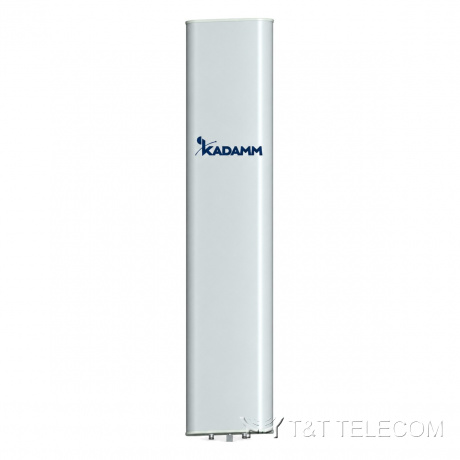

KADAMM K801709020 — однодиапазонная секторная антенна 698–960 МГц, 20,3 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K801709020: секторная панельная антенна для базовой станции. Задача K801709020 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K801709020: полоса 698–960 МГц; усиление 20,3 дБи; ширина луча 33°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 500 Вт.
Где применяют
- Диапазоны K801709020: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801709020 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K801709020.
Технические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Усиление при среднем наклоне, дБи | 19,1 | 19,7 | 20,0 | 20,3 |
| Усиление во всём диапазоне наклонов, дБи | 19,0 ± 0,5 | 19,6 ± 0,4 | 19,9 ± 0,5 | 20,2 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 1,5° | 32,5 ± 1,0° | 31,5 ± 1,5° | 29 ± 1,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,5 ± 0,8° | 8,2 ± 0,7° | 7,9 ± 0,5° | 7,6 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 29 | более 29 | более 28 | более 28 |
| Поляризационная развязка (кроссполяризационная), дБ | ≥18(0°) | |||
| Подавление первого бокового лепестка, дБ | более 18 | |||
| Поляризация | ±45° | |||
| Электрический наклон | 0–8° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | |||
| Блок RET | KADAMM RET-800542212, встроенный, съёмный | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 550 × 198 мм |
| Размеры упаковки | 2855 × 615 × 250 мм |
| Масса антенны | 34,9 кг |
| Масса монтажного комплекта | 7,5 кг |
| Масса в упаковке | 53 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1150 / 195 / 1380 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K801709020: 698–960 МГц.
- Коэффициент усиления K801709020 — 20,3 дБи; больше усиление — уже луч.
- Ширина луча K801709020: в горизонтальной плоскости 33°, в вертикальной 8,5 ± 0,8° / 8,2 ± 0,7° / 7,9 ± 0,5° / 7,6 ± 0,4°.
- Наклон луча K801709020: 0–8°.
- Разъёмы K801709020 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801709020: Ø50–Ø115 мм; ветровая нагрузка 1150 / 195 / 1380 Н.
- Габариты и масса K801709020: 2580 × 550 × 198 мм, 34,9 кг.
Поставка и документы
Поставляем KADAMM K801709020 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K801709020?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801709020.
Какие частоты поддерживает K801709020?
Рабочая полоса K801709020 — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у K801709020?
2×4.3-10. Другие исполнения — уточняйте при заказе.
