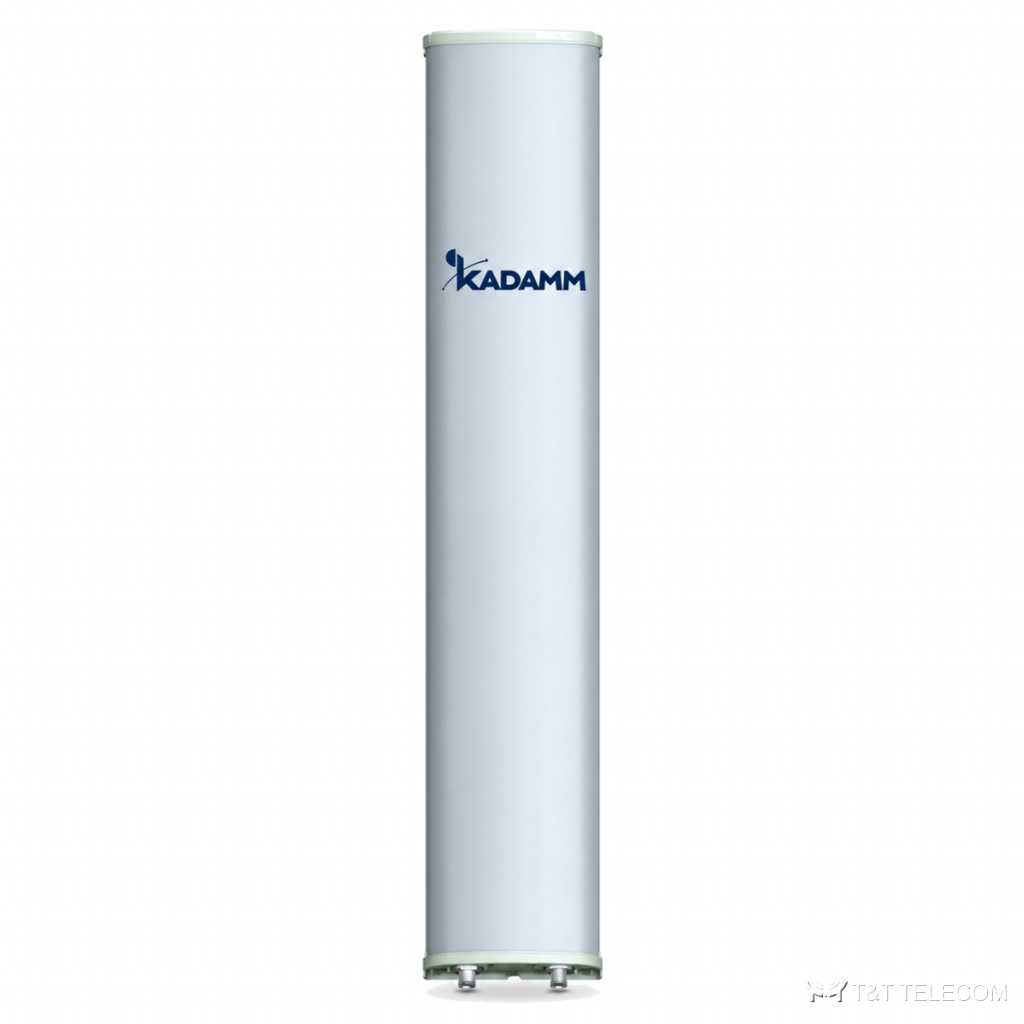

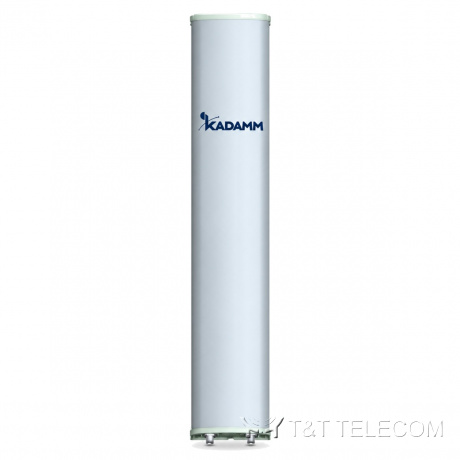

KADAMM K801709017 — однодиапазонная секторная антенна 698–960 МГц, 16,9 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K801709017 — секторная панельная антенна для базовой станции. Задача K801709017 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K801709017: полоса 698–960 МГц; усиление 16,9 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.
Для каких задач
- Полоса K801709017 охватывает LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801709017 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K801709017.
Технические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Коэффициент усиления, дБи | 16,1 ± 0,4 | 16,6 ± 0,4 | 16,7 ± 0,4 | 16,9 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 3,2° | 69 ± 1,8° | 68 ± 2,5° | 65 ± 2,3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 0,7° | 8,2 ± 0,3° | 8 ± 0,3° | 7,5 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 28 | более 29 | более 29 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22 (при ±60°: более 15) | более 21 (при ±60°: более 13) | более 20 (при ±60°: более 14) | более 18 (при ±60°: более 11) |
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 | более 17 |
| Поляризация | ±45° | |||
| Электрический наклон | 0–8° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 300 × 146 мм |
| Размеры упаковки | 2960 × 400 × 280 мм |
| Масса антенны | 22,7 кг |
| Масса монтажного комплекта | 5,3 кг |
| Масса в упаковке | 33 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1015 / 369 / 1135 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K801709017 — 698–960 МГц.
- Усиление K801709017 — 16,9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801709017: в горизонтальной плоскости 65°, в вертикальной 8,9 ± 0,7° / 8,2 ± 0,3° / 8 ± 0,3° / 7,5 ± 0,3°.
- Наклон луча K801709017: 0–8°.
- Под разъёмы K801709017 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801709017: Ø50–Ø115 мм; ветровая нагрузка 1015 / 369 / 1135 Н.
- Габариты и масса K801709017: 2580 × 300 × 146 мм, 22,7 кг.
Поставка и документы
Подберём KADAMM K801709017 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K801709017?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K801709017?
16,9 дБи. Ширина луча — 65°.
Как крепится K801709017?
Ø.50–Ø115 мм
