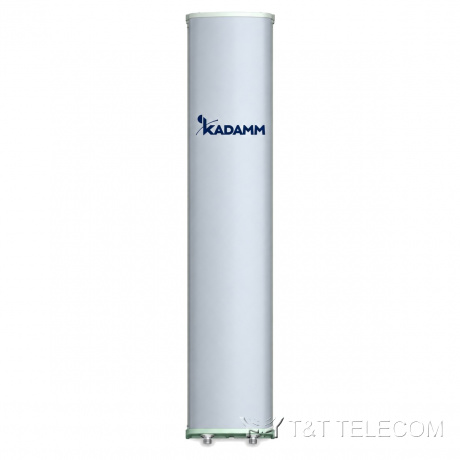

KADAMM K801709016v01 — однодиапазонная секторная антенна 698–960 МГц, 15,8 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

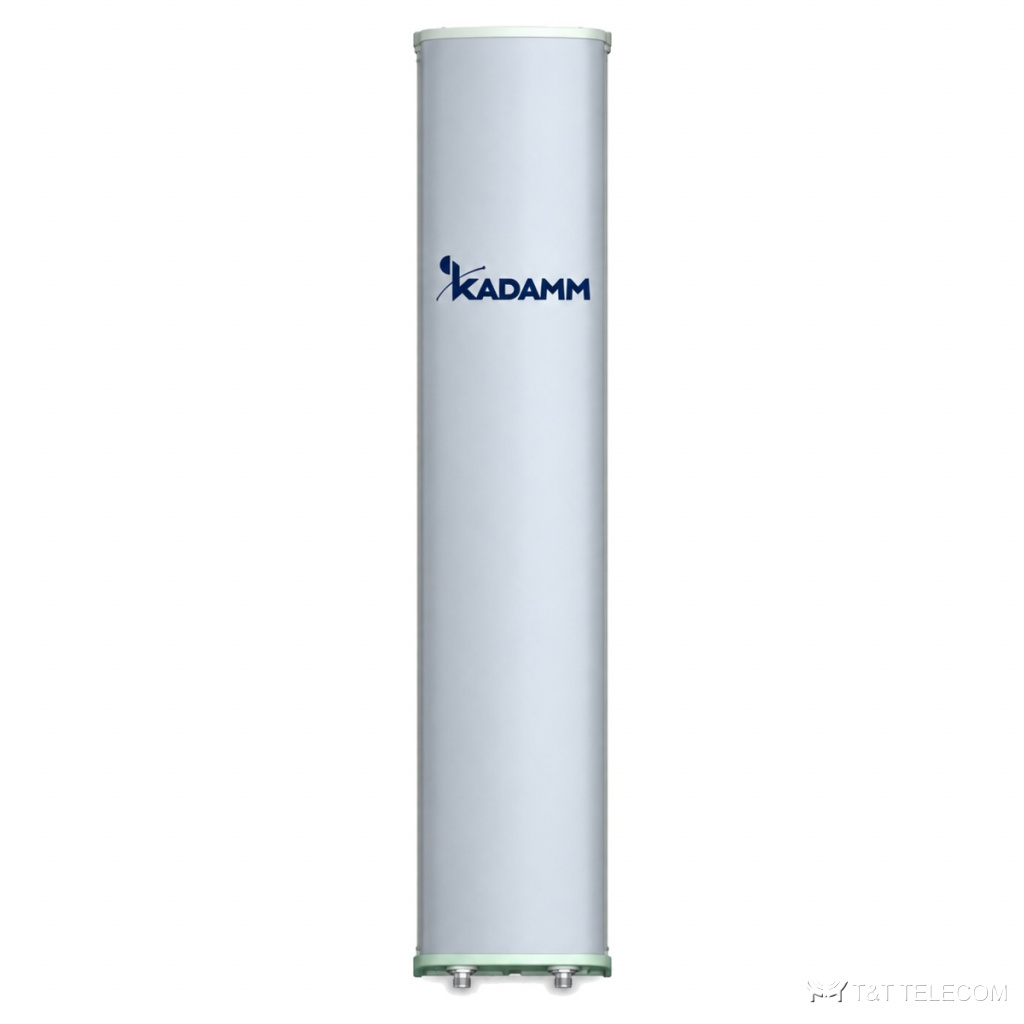

Модель KADAMM K801709016v01 — секторная панельная антенна для базовой станции. На мачте или крыше K801709016v01 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K801709016v01: полоса 698–960 МГц; усиление 15,8 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.
Где применяют
- Через K801709016v01 работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K801709016v01 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K801709016v01.
Технические характеристики
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Коэффициент усиления, дБи | 15,2 ± 0,5 | 15,5 ± 0,4 | 15,8 ± 0,4 | 15,8 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 88 ± 4° | 86 ± 3° | 84 ± 3° | 85 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,2 ± 0,7° | 8,5 ± 0,5° | 8,0 ± 0,4° | 7,7 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20(0°) | более 20(0°) | более 20(0°) | более 18(0°) |
| Подавление первого бокового лепестка, дБ | более 19 | более 19 | более 18 | более 17 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–10° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2580 × 300 × 146 мм |
| Размеры упаковки | 2985 × 400 × 280 мм |
| Масса антенны | 24,9 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 949 / 326 / 1127 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K801709016v01 — 698–960 МГц.
- Усиление K801709016v01 — 15,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801709016v01: в горизонтальной плоскости 90°, в вертикальной 9,2 ± 0,7° / 8,5 ± 0,5° / 8,0 ± 0,4° / 7,7 ± 0,4°.
- Наклон луча K801709016v01: 2–10°.
- Разъёмы K801709016v01 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801709016v01: Ø50–Ø115 мм; ветровая нагрузка 949 / 326 / 1127 Н.
- Габариты и масса K801709016v01: 2580 × 300 × 146 мм, 24,9 кг.
Поставка и документы
Подберём KADAMM K801709016v01 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится K801709016v01?
Ø.50–Ø115 мм
Что нужно для подбора K801709016v01?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801709016v01.
Какие частоты поддерживает K801709016v01?
Рабочая полоса K801709016v01 — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
