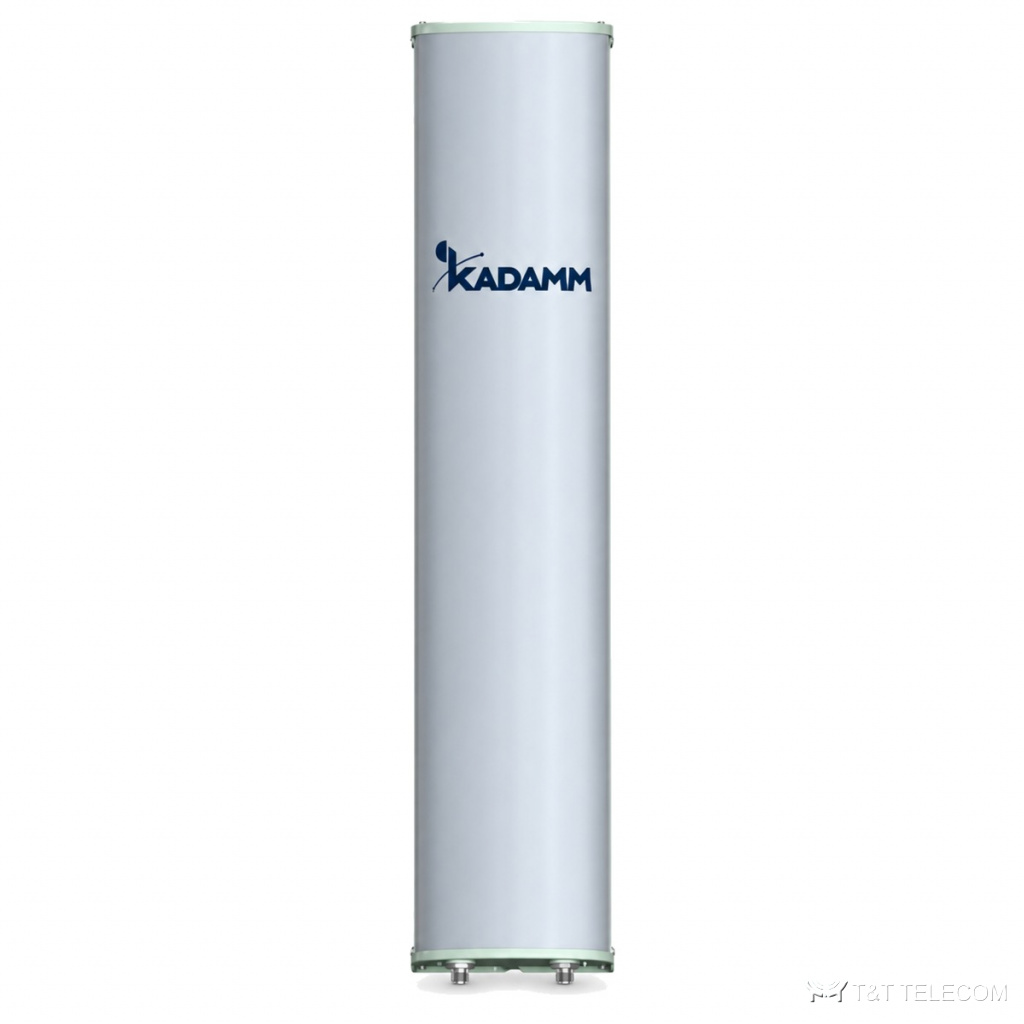

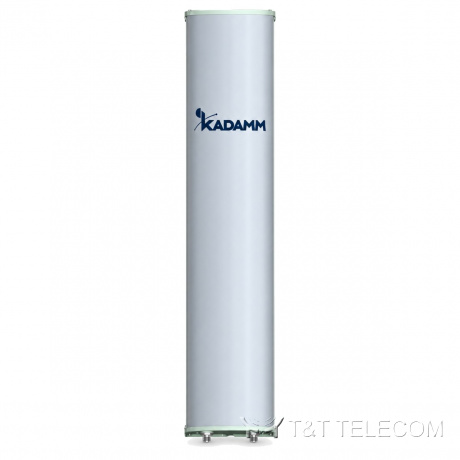

KADAMM K801709016 — секторная панельная антенна для базовой станции. K801709016 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K801709016: полоса 698–960 МГц; усиление 16 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 300 Вт.
Область применения
- Через K801709016 работают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K801709016.
- Добавление диапазонов на существующей площадке через порты K801709016.
Технические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Коэффициент усиления, дБи | 15,3 ± 0,3 | 15,5 ± 0,4 | 15,8 ± 0,5 | 16 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 2,1° | 66 ± 2,0° | 64 ± 1,8° | 62 ± 1,6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 0,8° | 10,7 ± 0,5° | 10,1 ± 0,6° | 9,6 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 (при ±60°: более 11) | более 19 (при ±60°: более 10) | более 18 (при ±60°: более 10) | более 18 (при ±60°: более 10) |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 16 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 0–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 300 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 300 × 146 мм |
| Размеры упаковки | 2360 × 400 × 280 мм |
| Масса антенны | 18,4 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 732 / 248 / 870 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K801709016 — 698–960 МГц.
- Усиление K801709016 — 16 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801709016: в горизонтальной плоскости 65°, в вертикальной 11,5 ± 0,8° / 10,7 ± 0,5° / 10,1 ± 0,6° / 9,6 ± 0,5°.
- Наклон луча K801709016: 0–10°.
- Под разъёмы K801709016 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801709016: Ø50–Ø115 мм; ветровая нагрузка 732 / 248 / 870 Н.
- Габариты и масса K801709016: 1980 × 300 × 146 мм, 18,4 кг.
Поставка и документы
Подберём KADAMM K801709016 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K801709016?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801709016.
Какие частоты поддерживает K801709016?
Рабочая полоса K801709016 — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у K801709016?
2×4.3-10. Другие исполнения — уточняйте при заказе.
