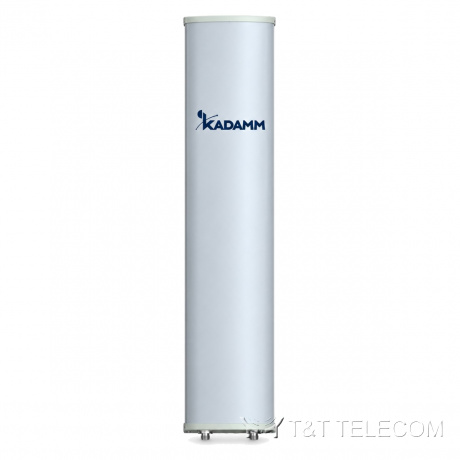

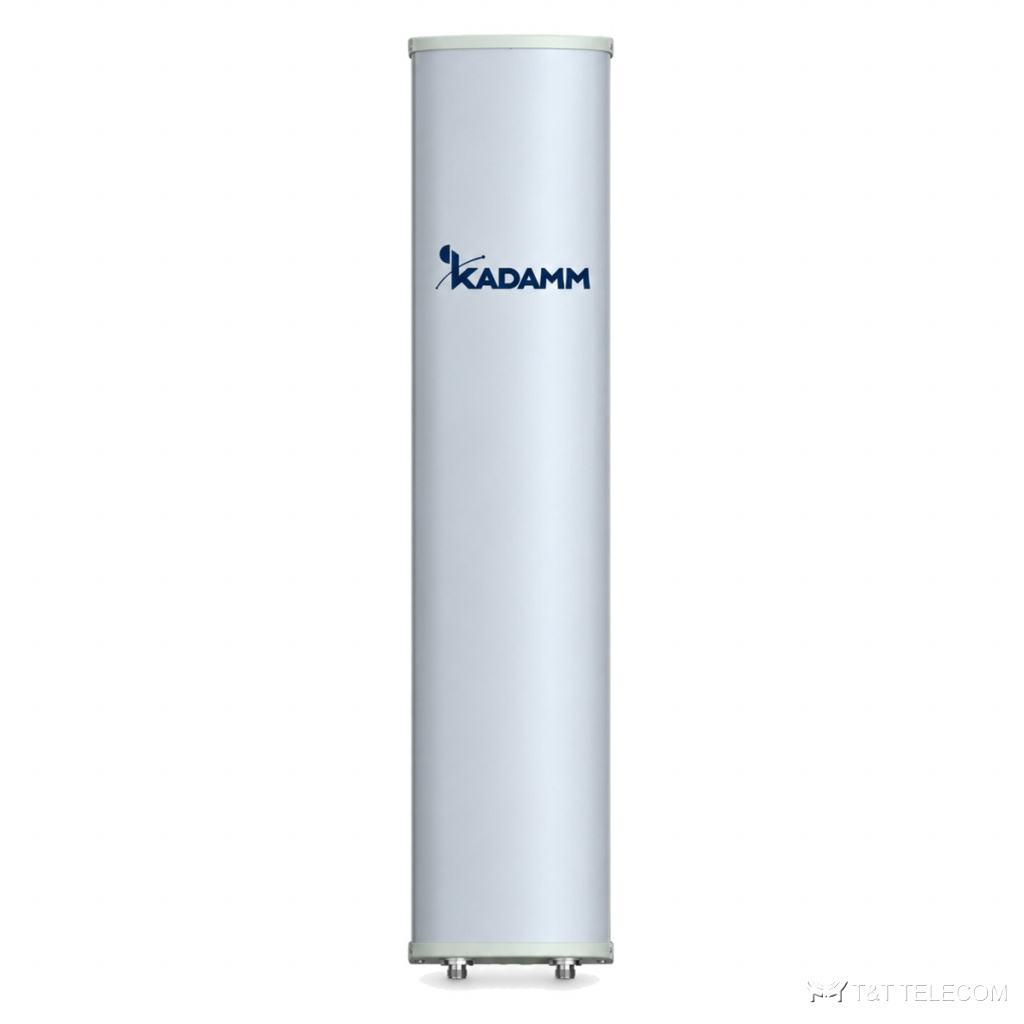

KADAMM K801709015v01 — однодиапазонная секторная антенна 698–960 МГц, 14,8 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K801709015v01: секторная панельная антенна для базовой станции. K801709015v01 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K801709015v01: полоса 698–960 МГц; усиление 14,8 дБи; ширина луча 90°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 400 Вт.
Где применяют
- Полоса K801709015v01 охватывает LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K801709015v01.
- Модернизация площадок: замена старых антенн на K801709015v01 без смены опоры.
Технические характеристики
| Параметр | 698–806 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Коэффициент усиления, дБи | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,5 ± 0,4 | 14,8 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 88 ± 4° | 86 ± 4° | 84 ± 3° | 84 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 0,8° | 10,4 ± 0,7° | 9,7 ± 0,7° | 9,2 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 24 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20(0°) | более 20(0°) | более 20(0°) | более 18(0°) |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 17 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | ≤1,5 | |||
| Развязка между входами одной системы, дБ | ≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 300 × 146 мм |
| Размеры упаковки | 2360 × 400 × 280 мм |
| Масса антенны | 18 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 28 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 745 / 228 / 832 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K801709015v01: 698–960 МГц.
- Коэффициент усиления K801709015v01 — 14,8 дБи; больше усиление — уже луч.
- Ширина луча K801709015v01: в горизонтальной плоскости 90°, в вертикальной 11,5 ± 0,8° / 10,4 ± 0,7° / 9,7 ± 0,7° / 9,2 ± 0,6°.
- Наклон луча K801709015v01: 2–12°.
- Под разъёмы K801709015v01 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801709015v01: Ø50–Ø115 мм; ветровая нагрузка 745 / 228 / 832 Н.
- Габариты и масса K801709015v01: 1980 × 300 × 146 мм, 18 кг.
Поставка и документы
Поставляем KADAMM K801709015v01 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K801709015v01?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K801709015v01?
14,8 дБи. Ширина луча — 90°.
Как крепится K801709015v01?
Ø.50–Ø115 мм
