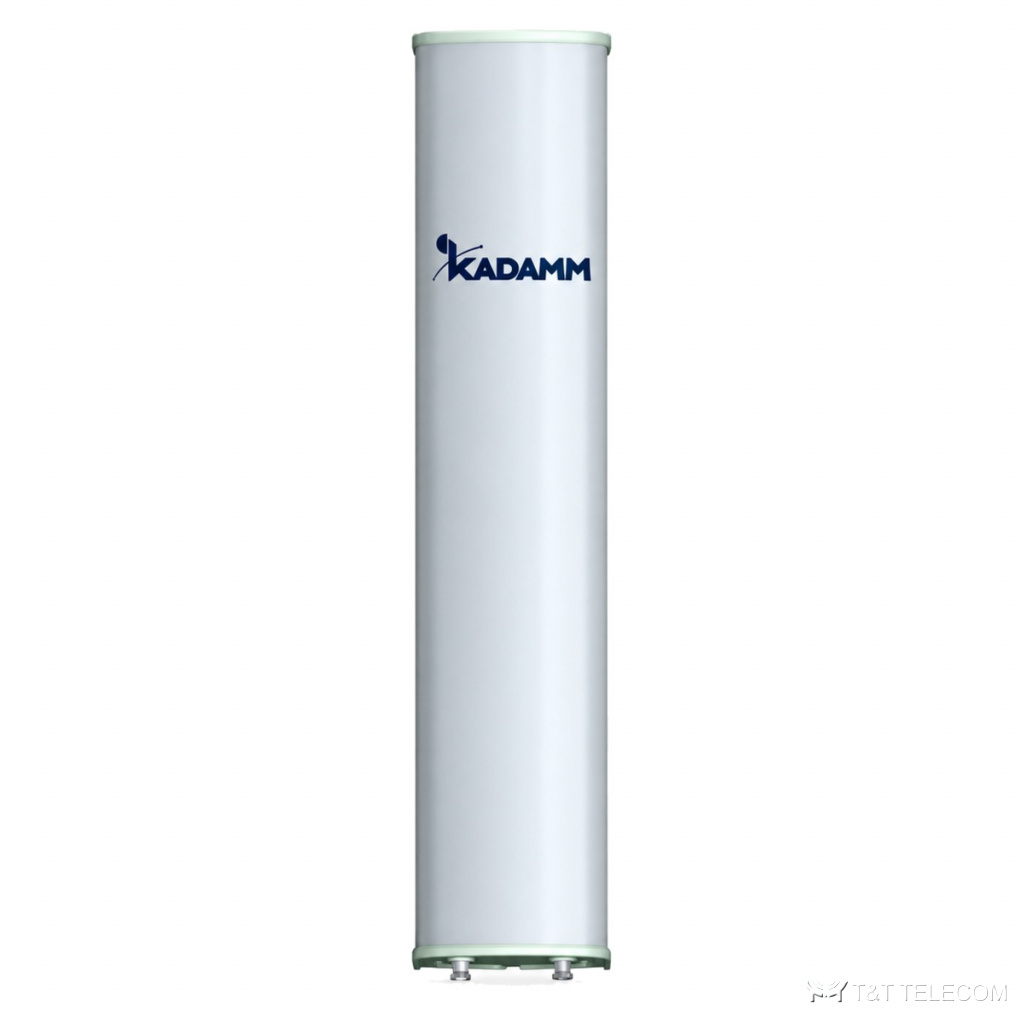

KADAMM K801709015 — однодиапазонная секторная антенна 698–960 МГц, 14,8 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K801709015 — секторная панельная антенна для базовой станции. K801709015 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Основные данные K801709015: полоса 698–960 МГц; усиление 14,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 500 Вт.
Область применения
- Полоса K801709015 охватывает LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Сельские и трассовые соты, где нужна дальность — K801709015.
- Модернизация площадок: замена старых антенн на K801709015 без смены опоры.
Технические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 МГц | |||
| Коэффициент усиления, дБи | 14,0 ± 0,3 | 14,2 ± 0,3 | 14,5 ± 0,4 | 14,8 ± 0,3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 2,4° | 66 ± 2,1° | 65 ± 2,0° | 64 ± 2,2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16,5 ± 1,2° | 15,2 ± 1,0° | 14,6 ± 0,8° | 13,5 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 (при ±60°: более 12) | более 18 (при ±60°: более 10) | более 17 (при ±60°: более 10) | более 17 (при ±60°: более 8) |
| Подавление первого бокового лепестка, дБ | более 18 | более 17 | более 15 | более 15 |
| Поляризация | ±45° | |||
| Электрический наклон | 0–14° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1380 × 270 × 140 мм |
| Размеры упаковки | 1715 × 400 × 280 мм |
| Масса антенны | 13,4 кг |
| Масса монтажного комплекта | 5,3 кг |
| Масса в упаковке | 22 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 481 / 248 / 538 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K801709015 — 698–960 МГц.
- Коэффициент усиления K801709015 — 14,8 дБи; больше усиление — уже луч.
- Ширина луча K801709015: в горизонтальной плоскости 65°, в вертикальной 16,5 ± 1,2° / 15,2 ± 1,0° / 14,6 ± 0,8° / 13,5 ± 0,8°.
- Наклон луча K801709015: 0–14°.
- Разъёмы K801709015 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801709015: Ø50–Ø115 мм; ветровая нагрузка 481 / 248 / 538 Н.
- Габариты и масса K801709015: 1380 × 270 × 140 мм, 13,4 кг.
Поставка и документы
Подберём KADAMM K801709015 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K801709015?
14,8 дБи. Ширина луча — 65°.
Как крепится K801709015?
Ø.50–Ø115 мм
Что нужно для подбора K801709015?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801709015.
