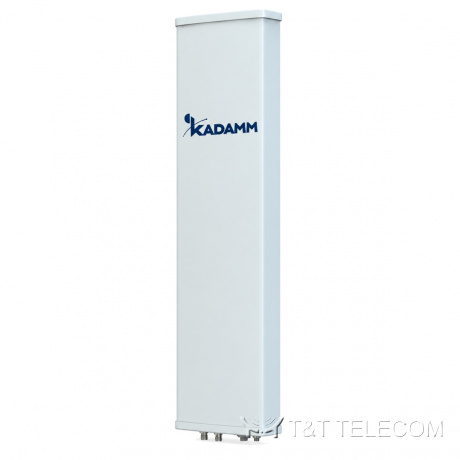

KADAMM K801182021s — однодиапазонная секторная антенна 1710–2170 МГц, 20,5 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

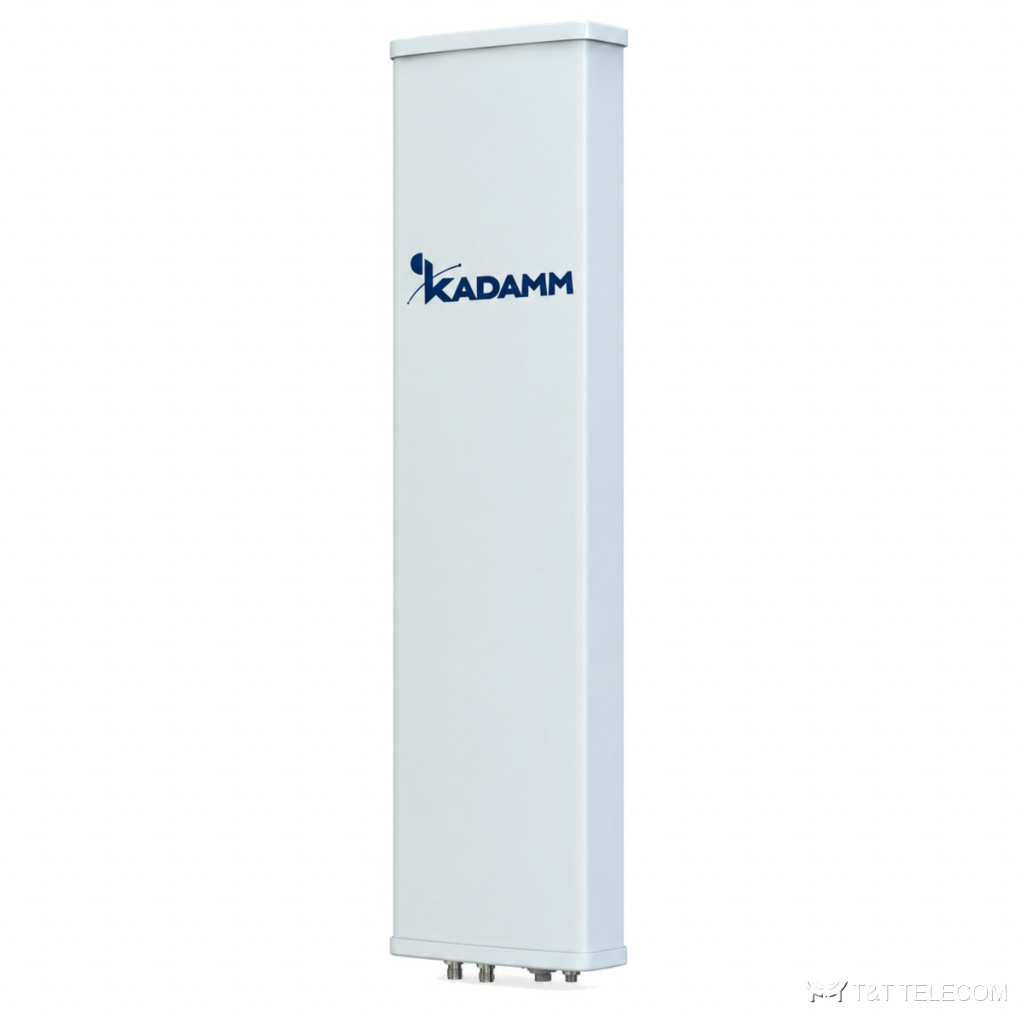

KADAMM K801182021s: секторная панельная антенна для базовой станции. K801182021s ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K801182021s: полоса 1710–2170 МГц; усиление 20,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250 Вт.
Где применяют
- Полоса K801182021s охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Макросоты городских и пригородных сетей — K801182021s в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K801182021s.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2170 МГц | ||
| Коэффициент усиления, дБи | 19,5 ± 0,4 | 20,0 ± 0,5 | 20,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 37 ± 1,6° | 35 ± 0,9° | 34 ± 1,1° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,4 ± 0,2° | 7,0 ± 0,2° | 6,2 ± 0,2° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | ||
| Подавление первого бокового лепестка, дБ | более 17 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 320 × 105 мм |
| Размеры упаковки | 1625 × 420 × 205 мм |
| Масса антенны | 12,8 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 21,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 480 / 111 / 537 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K801182021s — 1710–2170 МГц.
- Коэффициент усиления K801182021s — 20,5 дБи; больше усиление — уже луч.
- Ширина луча K801182021s: в горизонтальной плоскости 33°, в вертикальной 7,4 ± 0,2° / 7,0 ± 0,2° / 6,2 ± 0,2°.
- Наклон луча K801182021s: 2–12°.
- Под разъёмы K801182021s (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801182021s: Ø50–Ø115 мм; ветровая нагрузка 480 / 111 / 537 Н.
- Габариты и масса K801182021s: 1360 × 320 × 105 мм, 12,8 кг.
Поставка и документы
Подберём KADAMM K801182021s под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K801182021s?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K801182021s?
20,5 дБи. Ширина луча — 33°.
Как крепится K801182021s?
Ø.50–Ø115 мм
