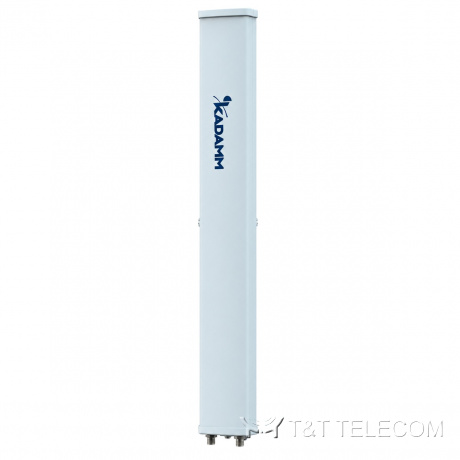

KADAMM K801182020 — однодиапазонная секторная антенна 1710–2170 МГц, 19,5 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

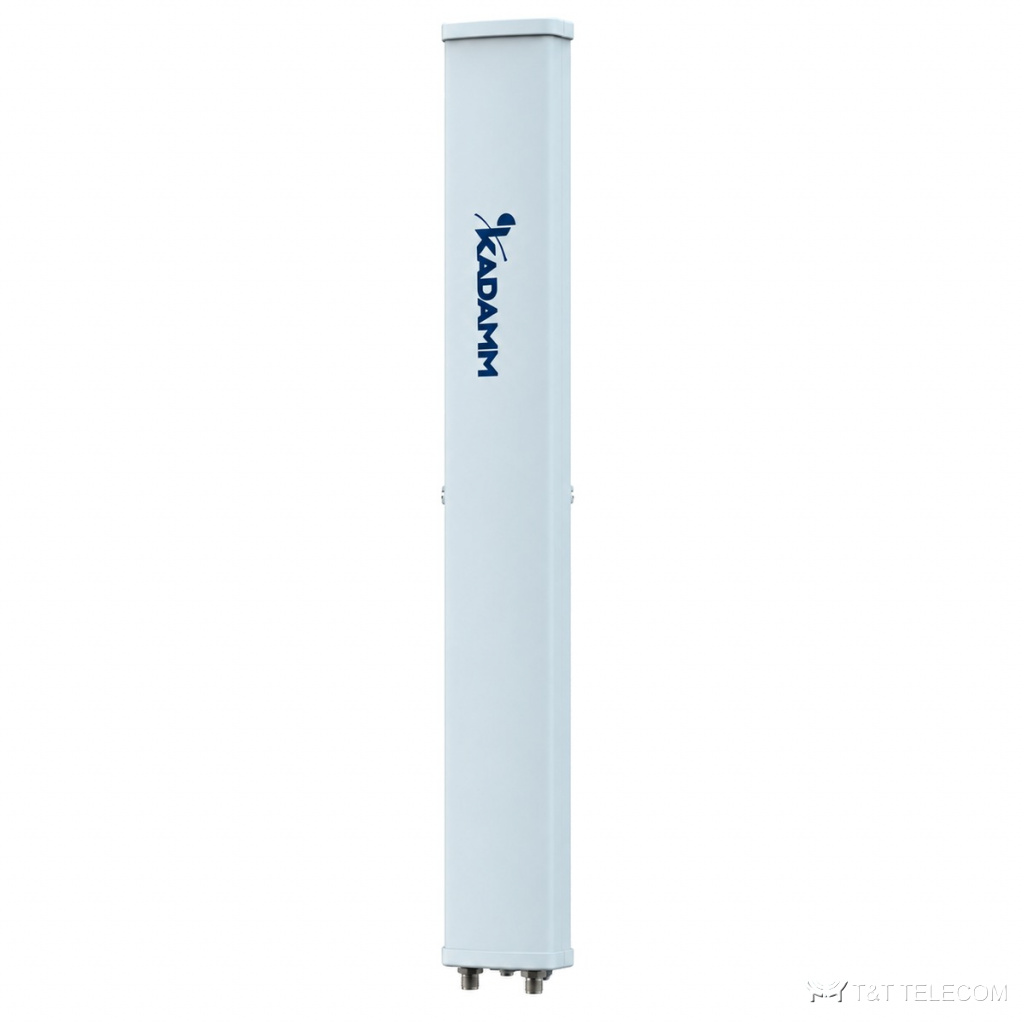

Модель KADAMM K801182020 — секторная панельная антенна для базовой станции. На мачте или крыше K801182020 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Основные данные K801182020: полоса 1710–2170 МГц; усиление 19,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250 Вт.
Где применяют
- Полоса K801182020 охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — K801182020.
- Модернизация площадок: замена старых антенн на K801182020 без смены опоры.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2170 МГц | ||
| Коэффициент усиления, дБи | 19,2 ± 0,5 | 19,3 ± 0,5 | 19,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 1,5° | 66 ± 1,8° | 64 ± 2,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,1 ± 0,4° | 4,7 ± 0,3° | 4,4 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | ||
| Подавление первого бокового лепестка, дБ | более 18 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–8° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 160 × 80 мм |
| Размеры упаковки | 2470 × 215 × 155 мм |
| Масса антенны | 9,5 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 16 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 419 / 140 / 469 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K801182020 — 1710–2170 МГц.
- Усиление K801182020 — 19,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801182020: в горизонтальной плоскости 65°, в вертикальной 5,1 ± 0,4° / 4,7 ± 0,3° / 4,4 ± 0,3°.
- Наклон луча K801182020: 2–8°.
- Разъёмы K801182020 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801182020: Ø50–Ø115 мм; ветровая нагрузка 419 / 140 / 469 Н.
- Габариты и масса K801182020: 1980 × 160 × 80 мм, 9,5 кг.
Поставка и документы
Подберём KADAMM K801182020 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K801182020?
19,5 дБи. Ширина луча — 65°.
Как крепится K801182020?
Ø.50–Ø115 мм
Что нужно для подбора K801182020?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801182020.
