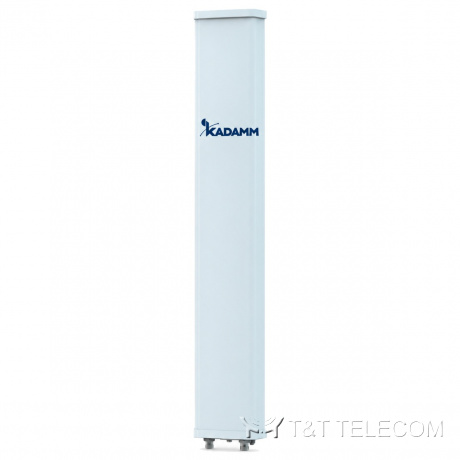

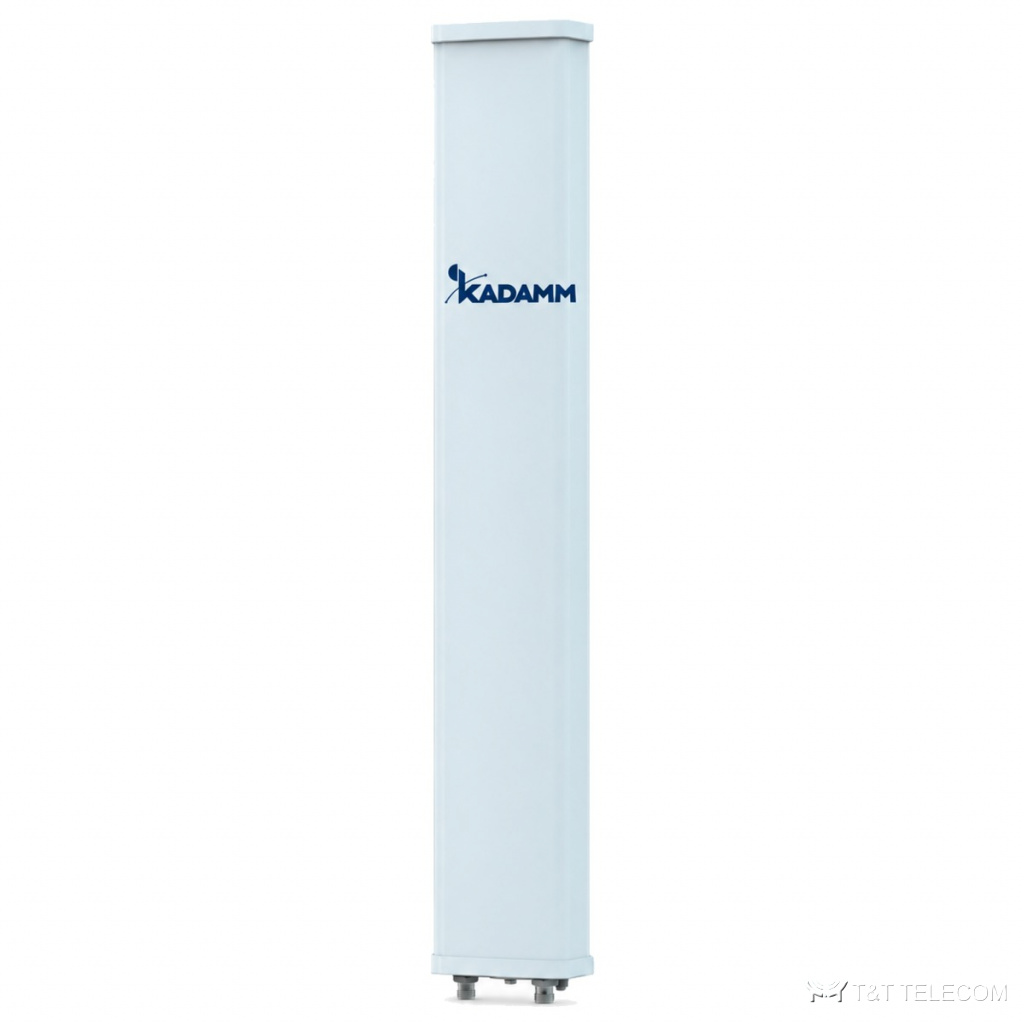

KADAMM K801182018 — однодиапазонная секторная антенна 1710–2170 МГц, 17,8 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K801182018: секторная панельная антенна для базовой станции. Задача K801182018 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Основные данные K801182018: полоса 1710–2170 МГц; усиление 17,8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250 Вт.
Область применения
- Через K801182018 работают GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — K801182018.
- Добавление диапазонов на существующей площадке через порты K801182018.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2170 МГц | ||
| Коэффициент усиления, дБи | 17,3 ± 0,5 | 17,5 ± 0,5 | 17,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 1,5° | 67 ± 1,8° | 65 ± 2,1° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,3 ± 0,4° | 6,7 ± 0,3° | 6,3 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 27 | более 28 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | ||
| Подавление первого бокового лепестка, дБ | более 18 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–12° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 160 × 80 мм |
| Размеры упаковки | 1850 × 215 × 155 мм |
| Масса антенны | 7,7 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 13,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 272 / 88 / 304 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K801182018 — 1710–2170 МГц.
- Коэффициент усиления K801182018 — 17,8 дБи; больше усиление — уже луч.
- Ширина луча K801182018: в горизонтальной плоскости 65°, в вертикальной 7,3 ± 0,4° / 6,7 ± 0,3° / 6,3 ± 0,5°.
- Наклон луча K801182018: 2–12°.
- Под разъёмы K801182018 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801182018: Ø50–Ø115 мм; ветровая нагрузка 272 / 88 / 304 Н.
- Габариты и масса K801182018: 1360 × 160 × 80 мм, 7,7 кг.
Поставка и документы
KADAMM K801182018 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится K801182018?
Ø.50–Ø115 мм
Что нужно для подбора K801182018?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801182018.
Какие частоты поддерживает K801182018?
Рабочая полоса K801182018 — 1710–2170 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
