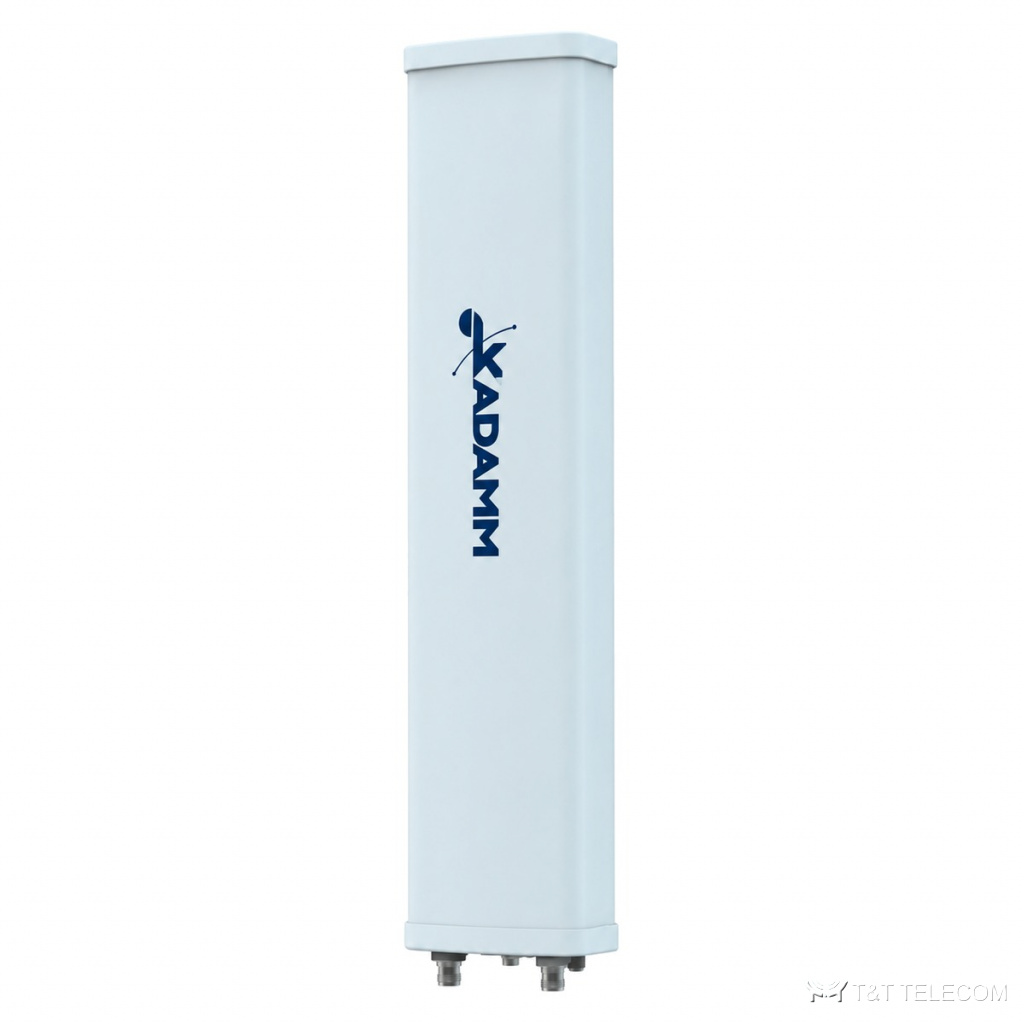

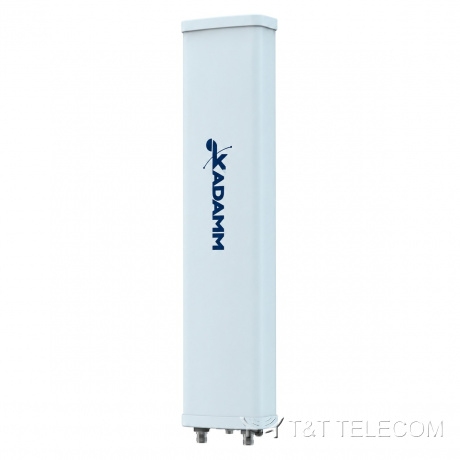

KADAMM K801182015 — однодиапазонная секторная антенна 1710–2170 МГц, 14,5 дБи, 2 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K801182015 — секторная панельная антенна для базовой станции. На мачте или крыше K801182015 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K801182015: полоса 1710–2170 МГц; усиление 14,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250 Вт.
Для каких задач
- Диапазоны K801182015: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Сельские и трассовые соты, где нужна дальность — K801182015.
- Добавление диапазонов на существующей площадке через порты K801182015.
Технические характеристики
| Параметр | 1710–1880 МГц | 1850–1990 МГц | 1920–2170 МГц |
|---|---|---|---|
| Диапазон частот | 1710–2170 МГц | ||
| Коэффициент усиления, дБи | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 69 ± 3,9° | 67 ± 3,5° | 66 ± 4,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,1 ± 0,8° | 13,2 ± 1,0° | 12,1 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | ||
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | ||
| Подавление первого бокового лепестка, дБ | более 15 | ||
| Поляризация | ±45° | ||
| Электрический наклон | 2–14° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | более 28 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | ||
| Протокол RET | AISG 2.0 SRET | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 800 × 160 × 80 мм |
| Размеры упаковки | 1295 × 215 × 155 мм |
| Масса антенны | 4,6 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 11,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 141 / 49 / 158 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы K801182015: 1710–2170 МГц.
- Усиление K801182015 — 14,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801182015: в горизонтальной плоскости 65°, в вертикальной 14,1 ± 0,8° / 13,2 ± 1,0° / 12,1 ± 1,0°.
- Наклон луча K801182015: 2–14°.
- Разъёмы K801182015 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801182015: Ø50–Ø115 мм; ветровая нагрузка 141 / 49 / 158 Н.
- Габариты и масса K801182015: 800 × 160 × 80 мм, 4,6 кг.
Поставка и документы
Поставляем KADAMM K801182015 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K801182015?
14,5 дБи. Ширина луча — 65°.
Как крепится K801182015?
Ø.50–Ø115 мм
Что нужно для подбора K801182015?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801182015.
