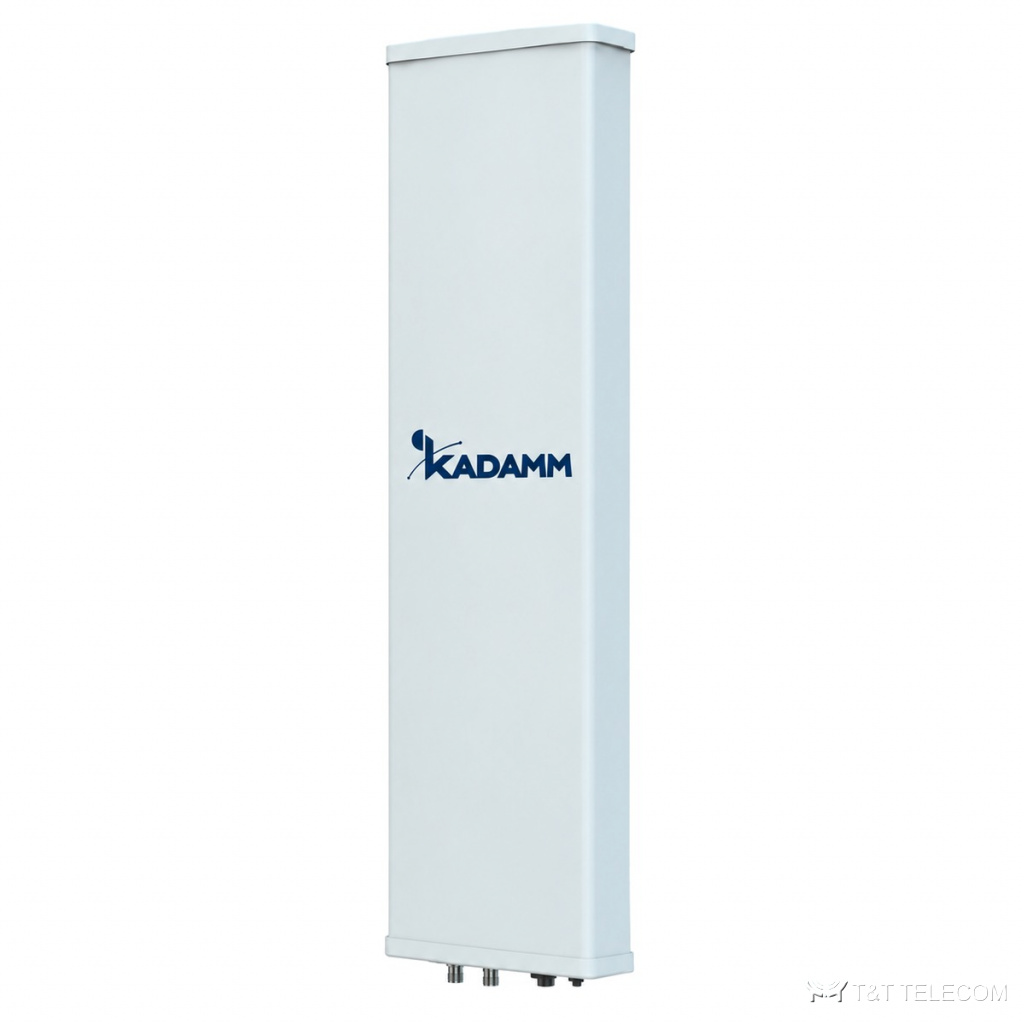

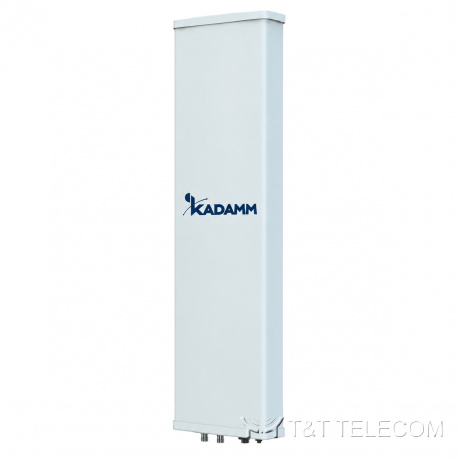

KADAMM K801172721s — однодиапазонная секторная антенна 1710–2690 МГц, 20,5 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K801172721s — секторная панельная антенна для базовой станции. K801172721s ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K801172721s: полоса 1710–2690 МГц; усиление 20,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250 Вт.
Область применения
- Через K801172721s работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Макросоты городских и пригородных сетей — K801172721s в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K801172721s без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Коэффициент усиления, дБи | 19,5 ± 0,4 | 20,0 ± 0,5 | 20,5 ± 0,5 | 20,0 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 36 ± 1,6° | 34 ± 1,2° | 29 ± 0,9° | 28 ± 1,0° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,2 ± 0,4° | 6,3 ± 0,2° | 5,7 ± 0,3° | 5,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 20 | |||
| Подавление первого бокового лепестка, дБ | более 17 | |||
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 320 × 105 мм |
| Размеры упаковки | 1625 × 420 × 205 мм |
| Масса антенны | 12,8 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 21,3 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 480 / 111 / 537 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой K801172721s — 1710–2690 МГц.
- Усиление K801172721s — 20,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801172721s: в горизонтальной плоскости 33°, в вертикальной 7,2 ± 0,4° / 6,3 ± 0,2° / 5,7 ± 0,3° / 5,2 ± 0,4°.
- Наклон луча K801172721s: 2–12°.
- Разъёмы K801172721s — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801172721s: Ø50–Ø115 мм; ветровая нагрузка 480 / 111 / 537 Н.
- Габариты и масса K801172721s: 1360 × 320 × 105 мм, 12,8 кг.
Поставка и документы
Поставляем KADAMM K801172721s по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K801172721s?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801172721s.
Какие частоты поддерживает K801172721s?
Рабочая полоса K801172721s — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K801172721s?
2×4.3-10. Другие исполнения — уточняйте при заказе.
