KADAMM K801172720 — однодиапазонная секторная антенна 1710–2690 МГц, 19,5 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

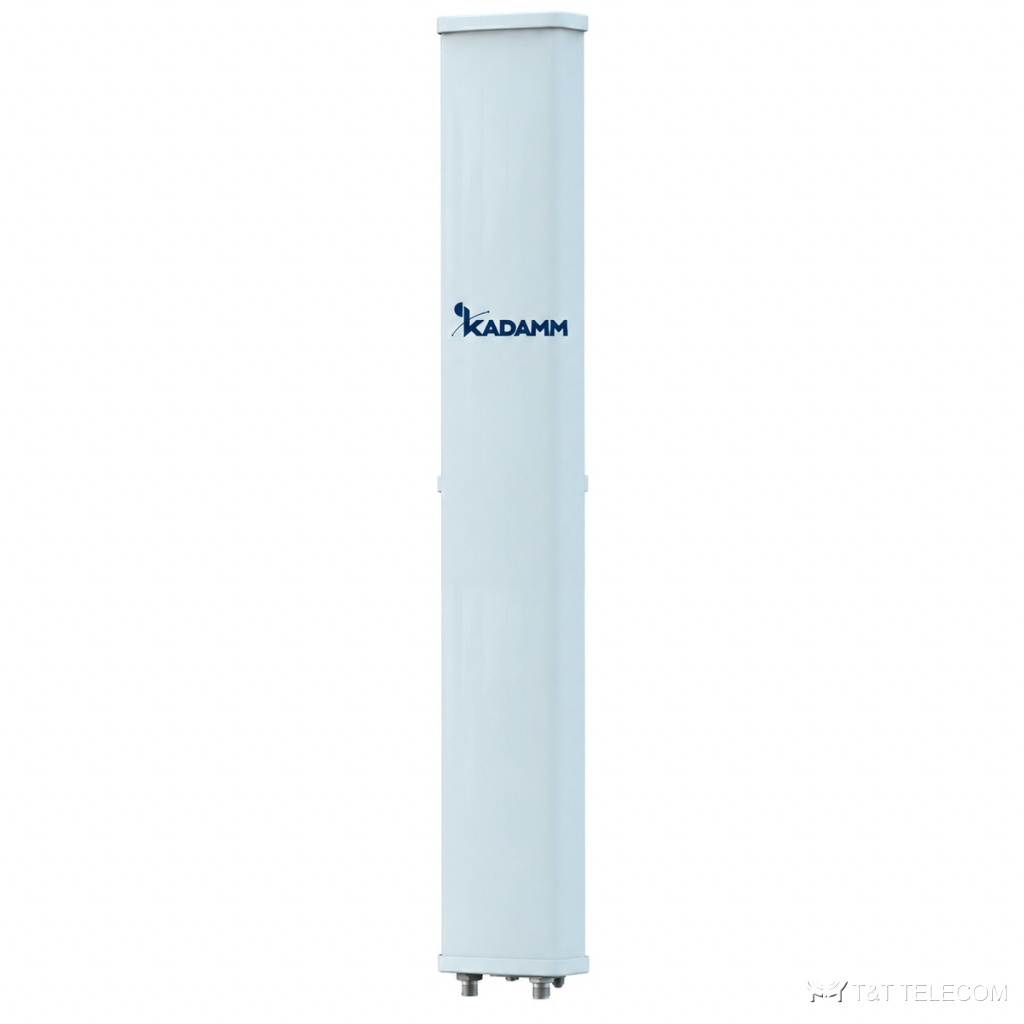

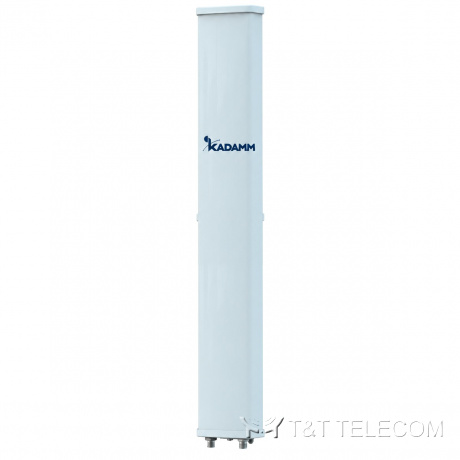

KADAMM K801172720: секторная панельная антенна для базовой станции. Задача K801172720 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K801172720: полоса 1710–2690 МГц; усиление 19,5 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250 Вт.
Область применения
- Через K801172720 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K801172720.
- Модернизация площадок: замена старых антенн на K801172720 без смены опоры.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Коэффициент усиления, дБи | 19,2 ± 0,5 | 19,3 ± 0,5 | 19,5 ± 0,5 | 19,2 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 2,2° | 64 ± 2,1° | 62 ± 1,0° | 63 ± 1,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,0 ± 0,4° | 4,4 ± 0,3° | 4,1 ± 0,3° | 3,9 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | |||
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | |||
| Подавление первого бокового лепестка, дБ | более 17 | более 16 | более 16 | более 15 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–8° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1980 × 160 × 80 мм |
| Размеры упаковки | 2470 × 215 × 155 мм |
| Масса антенны | 9,5 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 16 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 419 / 140 / 469 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы K801172720: 1710–2690 МГц.
- Усиление K801172720 — 19,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801172720: в горизонтальной плоскости 65°, в вертикальной 5,0 ± 0,4° / 4,4 ± 0,3° / 4,1 ± 0,3° / 3,9 ± 0,3°.
- Наклон луча K801172720: 2–8°.
- Разъёмы K801172720 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K801172720: Ø50–Ø115 мм; ветровая нагрузка 419 / 140 / 469 Н.
- Габариты и масса K801172720: 1980 × 160 × 80 мм, 9,5 кг.
Поставка и документы
Подберём KADAMM K801172720 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора K801172720?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801172720.
Какие частоты поддерживает K801172720?
Рабочая полоса K801172720 — 1710–2690 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у K801172720?
2×4.3-10. Другие исполнения — уточняйте при заказе.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM K801172720 — техническое описание 365.48 КБ
