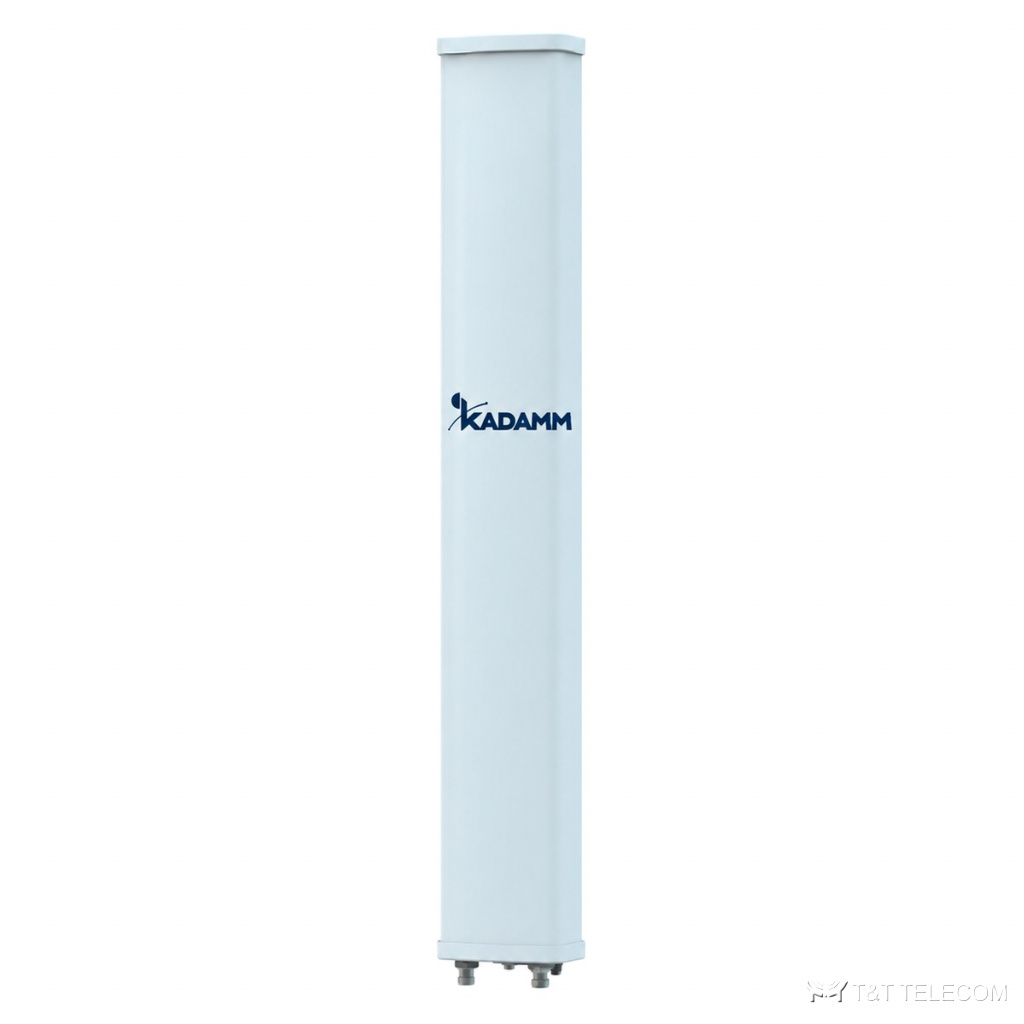

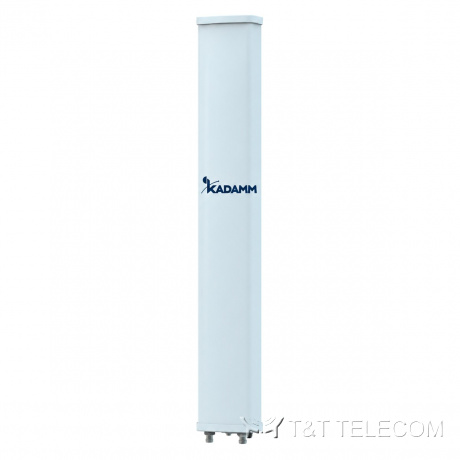

KADAMM K801172718 — однодиапазонная секторная антенна 1710–2690 МГц, 18 дБи, 2 порта, RET
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K801172718 — секторная панельная антенна для базовой станции. K801172718 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Ключевые параметры K801172718: полоса 1710–2690 МГц; усиление 18 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 250 Вт.
Где применяют
- Диапазоны K801172718: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K801172718.
- Добавление диапазонов на существующей площадке через порты K801172718.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 1710–2690 МГц | |||
| Коэффициент усиления, дБи | 17,4 ± 0,5 | 17,6 ± 0,5 | 18,0 ± 0,5 | 17,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 2,4° | 64 ± 2,3° | 62 ± 1,1° | 63 ± 1,7° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,2 ± 0,4° | 6,3 ± 0,2° | 5,7 ± 0,3° | 5,2 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 28 | более 28 | более 27 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | |||
| Подавление первого бокового лепестка, дБ | более 18 | более 18 | более 17 | более 16 |
| Поляризация | ±45° | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Протокол RET | AISG 2.0 SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 160 × 80 мм |
| Размеры упаковки | 1850 × 215 × 155 мм |
| Масса антенны | 7,7 кг |
| Масса монтажного комплекта | 4,1 кг |
| Масса в упаковке | 13,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 272 / 88 / 304 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K801172718: 1710–2690 МГц.
- Усиление K801172718 — 18 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K801172718: в горизонтальной плоскости 65°, в вертикальной 7,2 ± 0,4° / 6,3 ± 0,2° / 5,7 ± 0,3° / 5,2 ± 0,4°.
- Наклон луча K801172718: 2–12°.
- Под разъёмы K801172718 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж K801172718: Ø50–Ø115 мм; ветровая нагрузка 272 / 88 / 304 Н.
- Габариты и масса K801172718: 1360 × 160 × 80 мм, 7,7 кг.
Поставка и документы
KADAMM K801172718 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у K801172718?
18 дБи. Ширина луча — 65°.
Как крепится K801172718?
Ø.50–Ø115 мм
Что нужно для подбора K801172718?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K801172718.
