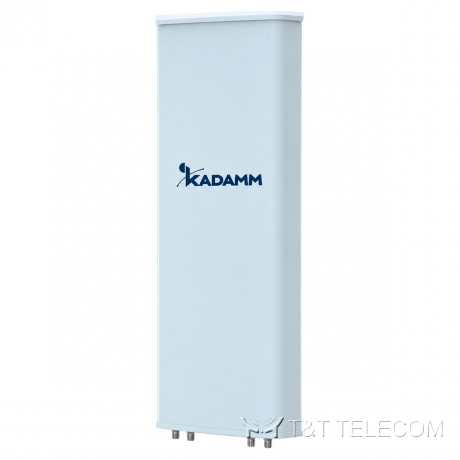

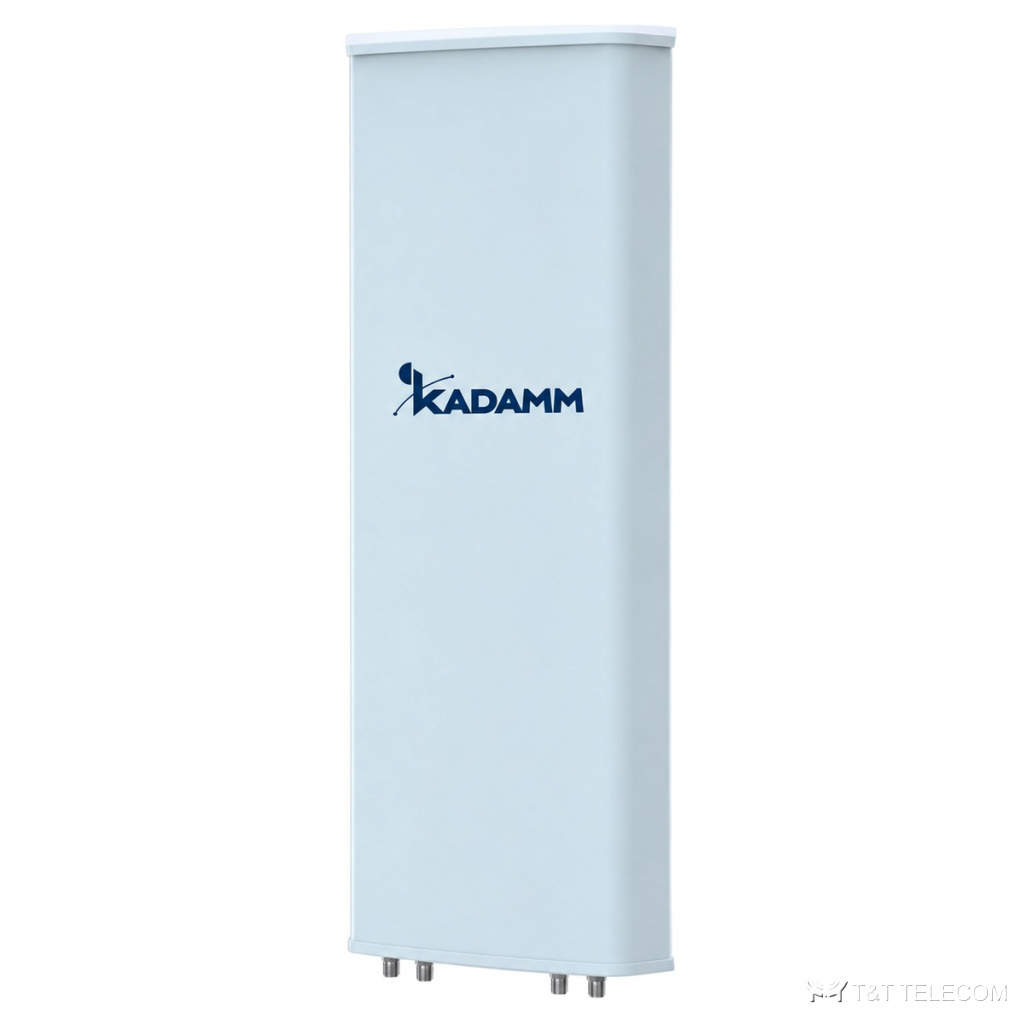

KADAMM K17272133v2 — двухдиапазонная секторная антенна 2×1710–2690 МГц, 20,5 дБи, 4 порта, RET
Секторные MIMO-антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K17272133v2 — секторная панельная антенна для базовой станции. Задача K17272133v2 — покрытие сектора базовой станции сотовой сети с нужным наклоном и шириной луча. Ключевые параметры K17272133v2: полоса 1710–2690 МГц; усиление 20,5 дБи; ширина луча 33°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 250 Вт.
Где применяют
- Через K17272133v2 работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сельские и трассовые соты, где нужна дальность — K17272133v2.
- Добавление диапазонов на существующей площадке через порты K17272133v2.
Технические характеристики
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Диапазон частот | 2 × 1710–2690 МГц | |||
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 19,3 | 20,2 | 20,3 | 20,5 |
| Усиление во всём диапазоне наклонов, дБи | 19,2 ± 0,6 | 20,0 ± 0,5 | 20,2 ± 0,5 | 20,3 ± 0,4 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 39° ± 4° | 35° ± 4° | 33° ± 2° | 30° ± 2° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5° ± 0,6° | 6,8° ± 0,5° | 5,9° ± 0,5° | 5,4° ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 28 | более 28 | более 27 | более 27 |
| Поляризационная развязка (кроссполяризационная, 0°), дБ | более 28 | более 26 | более 26 | более 22 |
| Подавление первого бокового лепестка, дБ | более 20 | более 20 | более 20 | более 19 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 28 | |||
| Развязка между входами разных систем, дБ | более 30 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −150 дБн | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Блок RET | RET-800232114, съёмный, в комплекте | |||
| Протокол RET | AISG 2.0, SRET | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1360 × 446 × 165 мм |
| Размеры упаковки | 1750 × 540 × 265 мм |
| Масса антенны | 19,6 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 29,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 415 / 111 / 505 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой K17272133v2 — 1710–2690 МГц.
- Усиление K17272133v2 — 20,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K17272133v2: в горизонтальной плоскости 33°, в вертикальной 7,5° ± 0,6° / 6,8° ± 0,5° / 5,9° ± 0,5° / 5,4° ± 0,5°.
- Наклон луча K17272133v2: 2–12°.
- Под разъёмы K17272133v2 (4×4.3-10) подбирают джамперы и переходы.
- Монтаж K17272133v2: Ø50–Ø115 мм; ветровая нагрузка 415 / 111 / 505 Н.
- Габариты и масса K17272133v2: 1360 × 446 × 165 мм, 19,6 кг.
Поставка и документы
KADAMM K17272133v2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у K17272133v2?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K17272133v2?
20,5 дБи. Ширина луча — 33°.
Как крепится K17272133v2?
Ø.50–Ø115 мм
| . |
|---|
