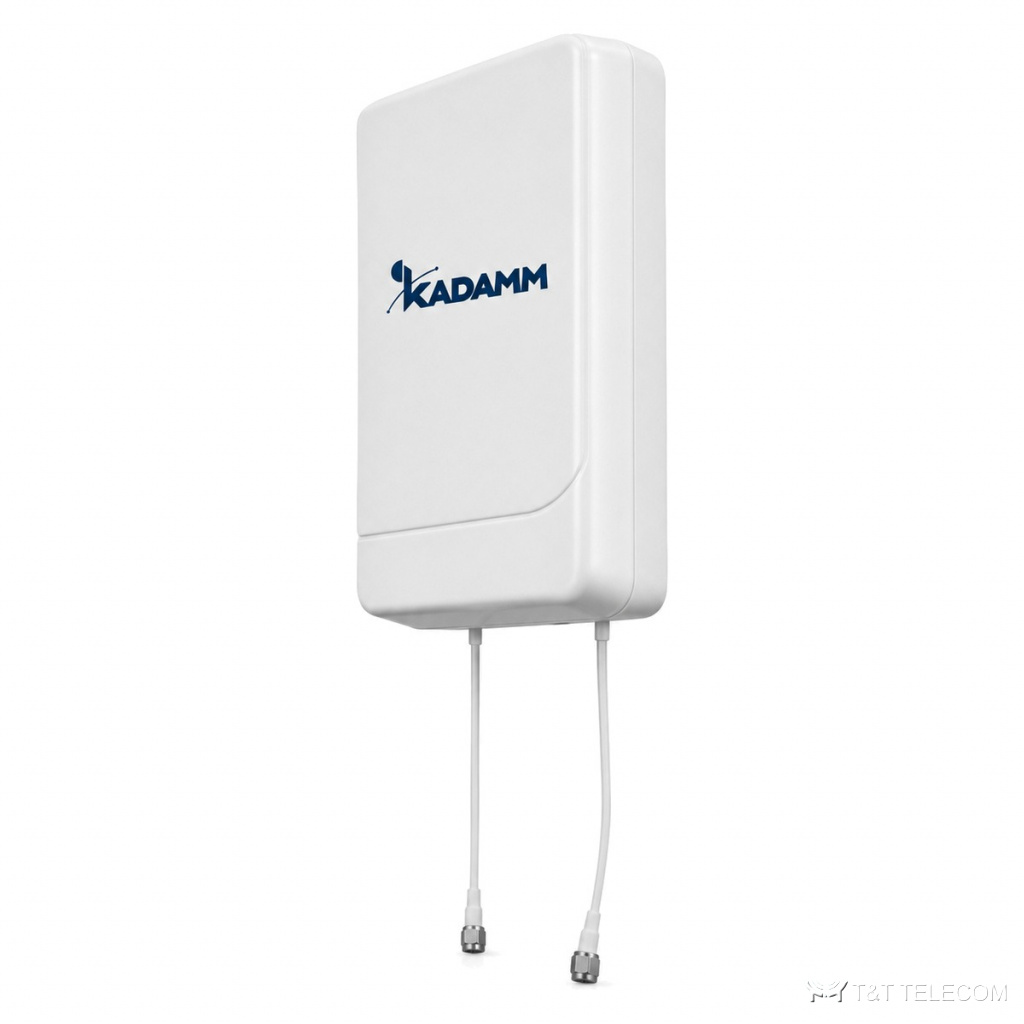

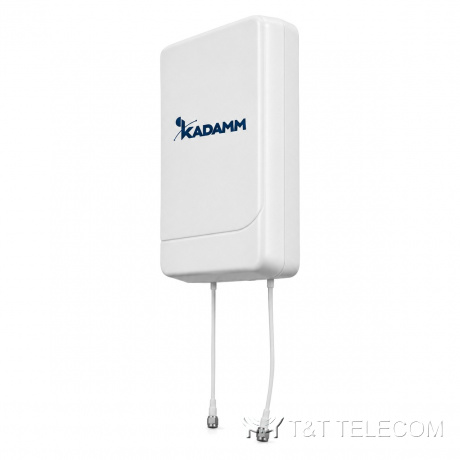

KADAMM I-ATP9-700/2700L2 — панельная направленная антенна 698–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM I-ATP9-700/2700L2 — направленная антенна для помещений. I-ATP9-700/2700L2 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATP9-700/2700L2: полоса 698–2700 МГц; усиление 9 дБи; ширина луча 82°; поляризация две линейные (v+h); разъёмы 2×4.3-10; мощность до 50 Вт.
Область применения
- Полоса I-ATP9-700/2700L2 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP9-700/2700L2.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 6 | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | 75° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 55° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 16 | 20 |
| Поляризация | Две линейные (V+H) | |
| КСВН | 2,0 | 1,8 |
| Развязка между входами, дБ | 20 | 25 |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 315 × 195 × 66 мм |
| Масса антенны | ≤0,8 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATP9-700/2700L2 — 698–2700 МГц.
- Усиление I-ATP9-700/2700L2 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP9-700/2700L2: в горизонтальной плоскости 82°, в вертикальной 80° / 55°.
- Разъёмы I-ATP9-700/2700L2 — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж I-ATP9-700/2700L2: на стену.
- Габариты и масса I-ATP9-700/2700L2: 315 × 195 × 66 мм, ≤0,8 кг.
Поставка и документы
Поставляем KADAMM I-ATP9-700/2700L2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP9-700/2700L2?
Рабочая полоса I-ATP9-700/2700L2 — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATP9-700/2700L2?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP9-700/2700L2?
9 дБи. Ширина луча — 82°.
