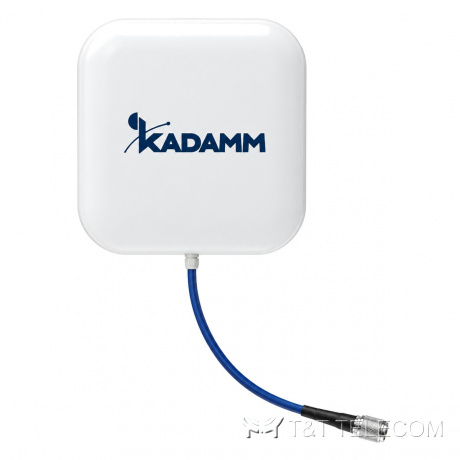

KADAMM I-ATP9-698/3800 — внутренняя направленная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

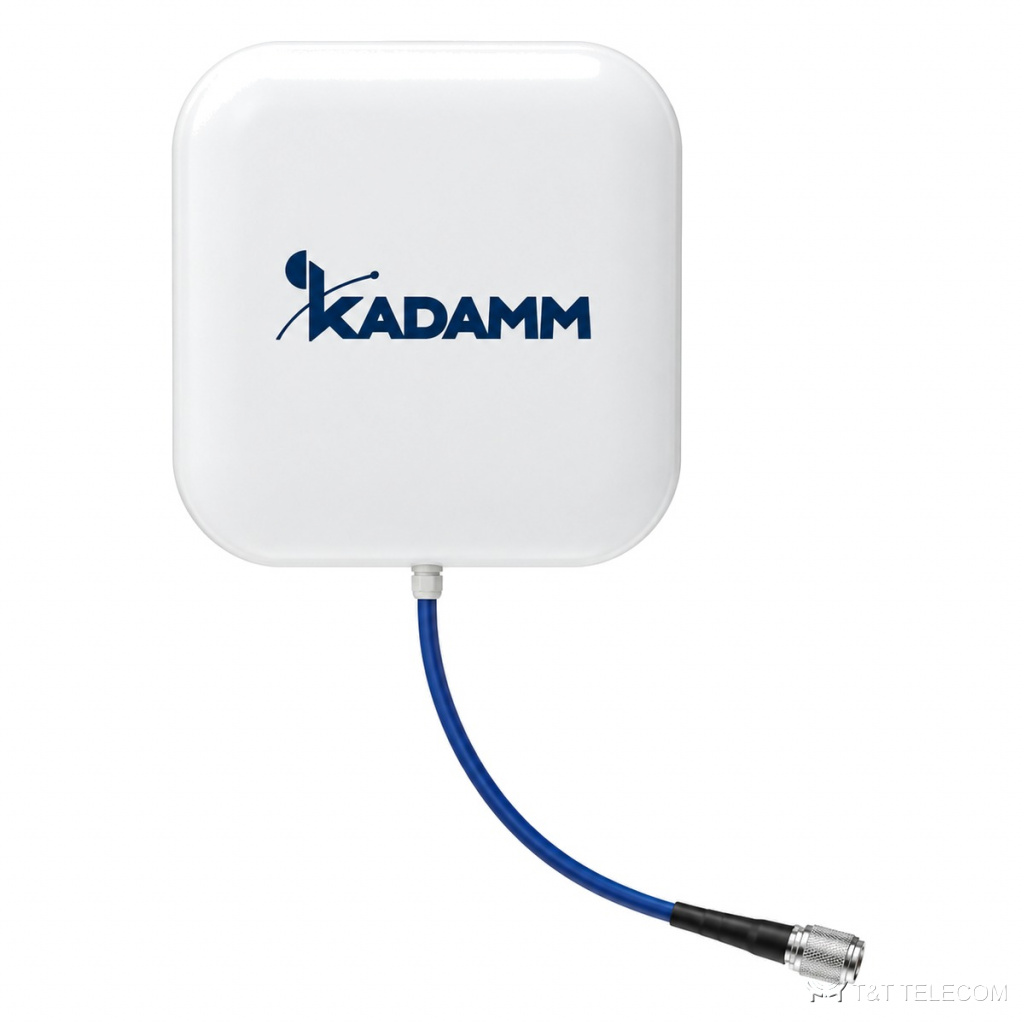

KADAMM I-ATP9-698/3800: направленная антенна для помещений. I-ATP9-698/3800 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATP9-698/3800: полоса 698–3800 МГц; усиление 9 дБи; ширина луча 85°/75°/60°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Полоса I-ATP9-698/3800 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP9-698/3800.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 8 ± 1 | 9 ± 1 | 9 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 75 ± 15° | 60 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° | 60° | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥13 | ≥18 | ≥13 |
| Поляризация | Вертикальная | ||
| КСВН | ≤1,8 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 при 2 × 43 дБм | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N |
| Размеры (В × Ш × Г) | 440 × 210 × 65 мм |
| Масса антенны | 0,55 кг |
| Материал радома | ABS, белый, RAL9003 |
| Рабочая температура | −10…+45 °C |
| Крепление | на мачту (трубу) |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATP9-698/3800 — 698–3800 МГц.
- Коэффициент усиления I-ATP9-698/3800 — 9 дБи; больше усиление — уже луч.
- Ширина луча I-ATP9-698/3800: в горизонтальной плоскости 85°/75°/60°, в вертикальной 70° / 60° / 30°.
- Разъёмы I-ATP9-698/3800 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж I-ATP9-698/3800: на мачту (трубу).
- Габариты и масса I-ATP9-698/3800: 440 × 210 × 65 мм, 0,55 кг.
Поставка и документы
KADAMM I-ATP9-698/3800 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP9-698/3800?
Рабочая полоса I-ATP9-698/3800 — 698–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATP9-698/3800?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP9-698/3800?
9 дБи. Ширина луча — 85°/75°/60°.
