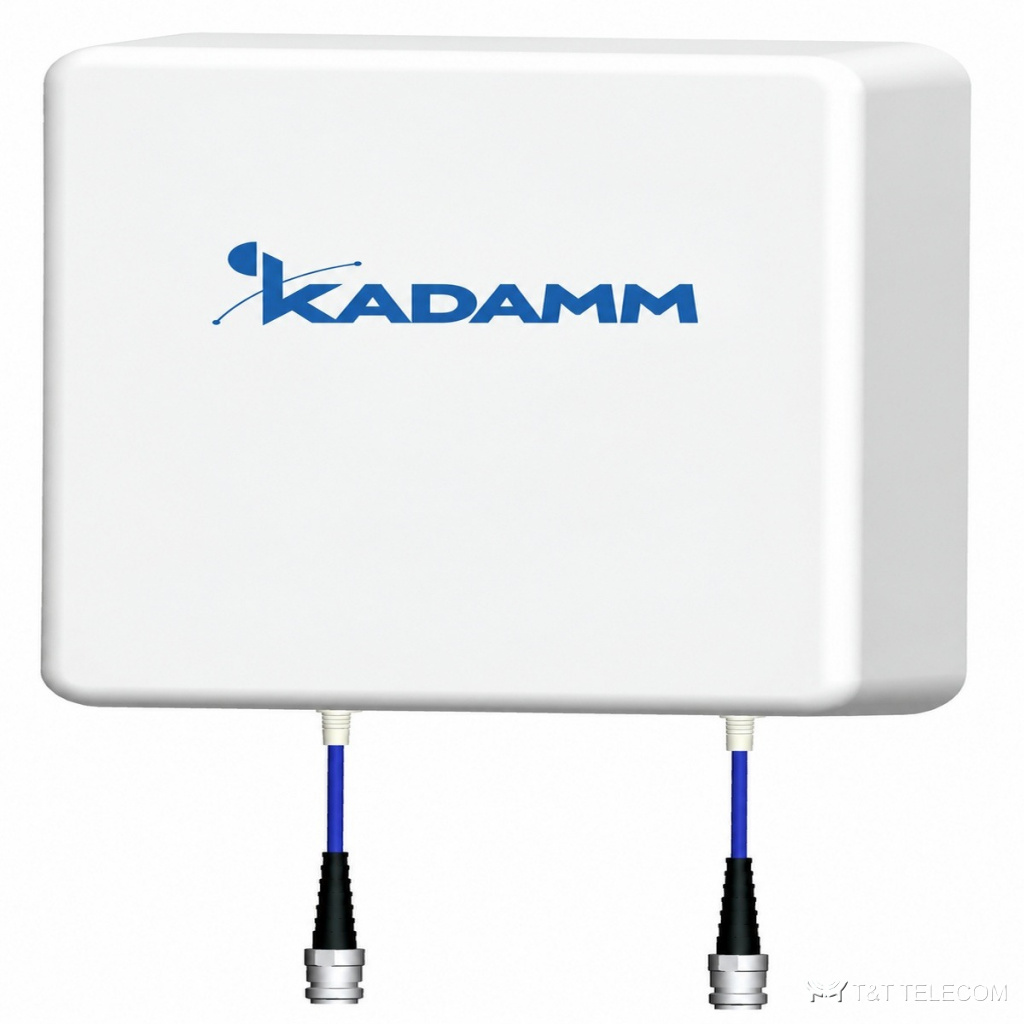

KADAMM I-ATP9-617/3800S: направленная антенна для помещений. I-ATP9-617/3800S — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Основные данные I-ATP9-617/3800S: полоса 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц; усиление 7,5–9 дБи; ширина луча 80–85°; поляризация ±45°; разъёмы N / 4.3-10; мощность до 50 Вт.
Где применяют
- Диапазоны I-ATP9-617/3800S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP9-617/3800S.
Технические характеристики
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») | ||
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 20 | ||
| Поляризация | ±45° | ||
| КСВН | ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Масса, кг |
|---|---|---|---|---|---|
| KADAMM I-ATP9-617/3800S | 8±1 / 9±1 / 8±1 | 80±15° | 70° / 55° / 30° | 2×розетка N или 4.3-10 | 1,1 |
| KADAMM I-ATP9-617/3800S-2 | 7,5±1 / 8±1 / 9±1 / 8±1 | 85±15° | 75° / 70° / 55° / 30° | 2×розетка 4.3-10 или N | 1,5 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Размеры упаковки | 370 × 260 × 100 мм |
| Масса антенны | 1,1–1,5 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATP9-617/3800S — 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц.
- Коэффициент усиления I-ATP9-617/3800S — 7,5–9 дБи; больше усиление — уже луч.
- Ширина луча I-ATP9-617/3800S: в горизонтальной плоскости 80–85°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Разъёмы I-ATP9-617/3800S — N / 4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса I-ATP9-617/3800S: 306 × 250 × 86 мм, 1,1–1,5 кг.
Поставка и документы
Поставляем KADAMM I-ATP9-617/3800S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP9-617/3800S?
Рабочая полоса I-ATP9-617/3800S — 617–960 МГц и 1710–2700 МГц и 3300–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATP9-617/3800S?
N / 4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP9-617/3800S?
7,5–9 дБи. Ширина луча — 80–85°.
