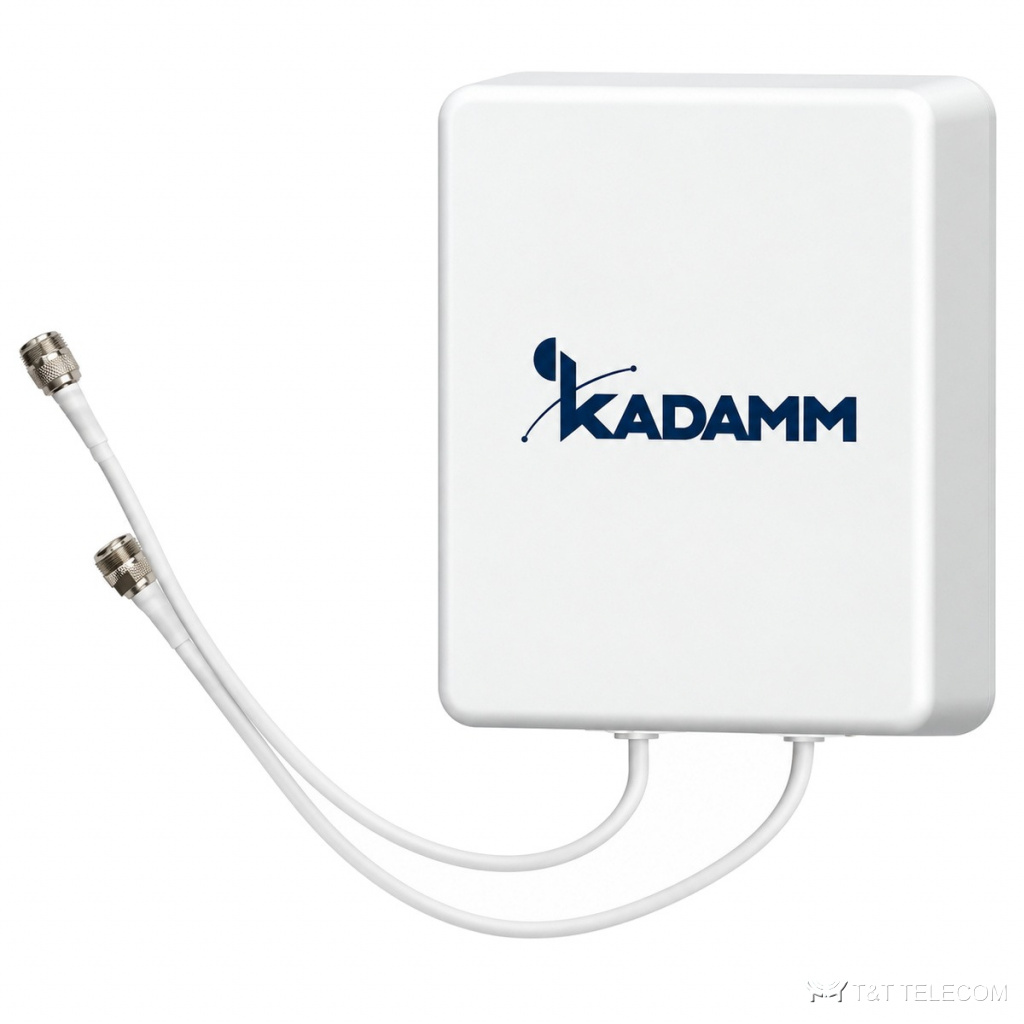

Модель KADAMM I-ATP8-698/4000M — направленная антенна для помещений. В DAS-проектах I-ATP8-698/4000M раздаёт сигнал сотовой связи по этажам и помещениям. Основные данные I-ATP8-698/4000M: полоса 698–4000 МГц; усиление 9 дБи; ширина луча 75°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 50 Вт.
Область применения
- Через I-ATP8-698/4000M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP8-698/4000M.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2200 МГц | 2200–2700 МГц | 3300–4000 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | |||
| Коэффициент усиления, дБи | 7 | 7 | 8 | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | 80° | 75° | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 80° | 70° | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | 20 | 20 | 25 |
| Поляризация | ±45° | |||
| КСВН | 2,0 | 1,8 | 1,8 | 1,8 |
| Развязка между входами, дБ | ≥20 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (опционально 2 × розетка N) (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Масса антенны | 1,2 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP8-698/4000M — 698–4000 МГц.
- Усиление I-ATP8-698/4000M — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP8-698/4000M: в горизонтальной плоскости 75°, в вертикальной 75° / 80° / 70° / 50°.
- Под разъёмы I-ATP8-698/4000M (2×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATP8-698/4000M: на стену.
- Габариты и масса I-ATP8-698/4000M: 306 × 250 × 86 мм, 1,2 кг.
Поставка и документы
Поставляем KADAMM I-ATP8-698/4000M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора I-ATP8-698/4000M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP8-698/4000M.
Какие частоты поддерживает I-ATP8-698/4000M?
Рабочая полоса I-ATP8-698/4000M — 698–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у I-ATP8-698/4000M?
2×4.3-10. Другие исполнения — уточняйте при заказе.
