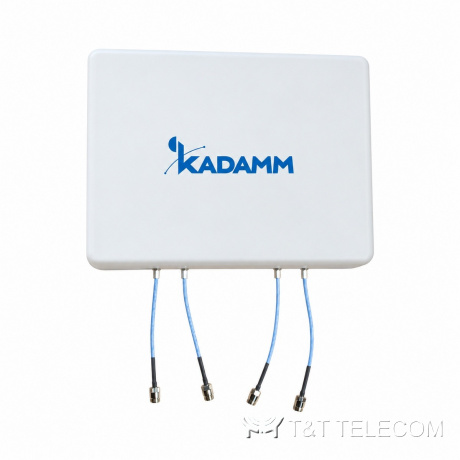

KADAMM I-ATP8-698/3800M — внутренняя панельная антенна 4G/5G MIMO 698–3800 МГц, 8 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

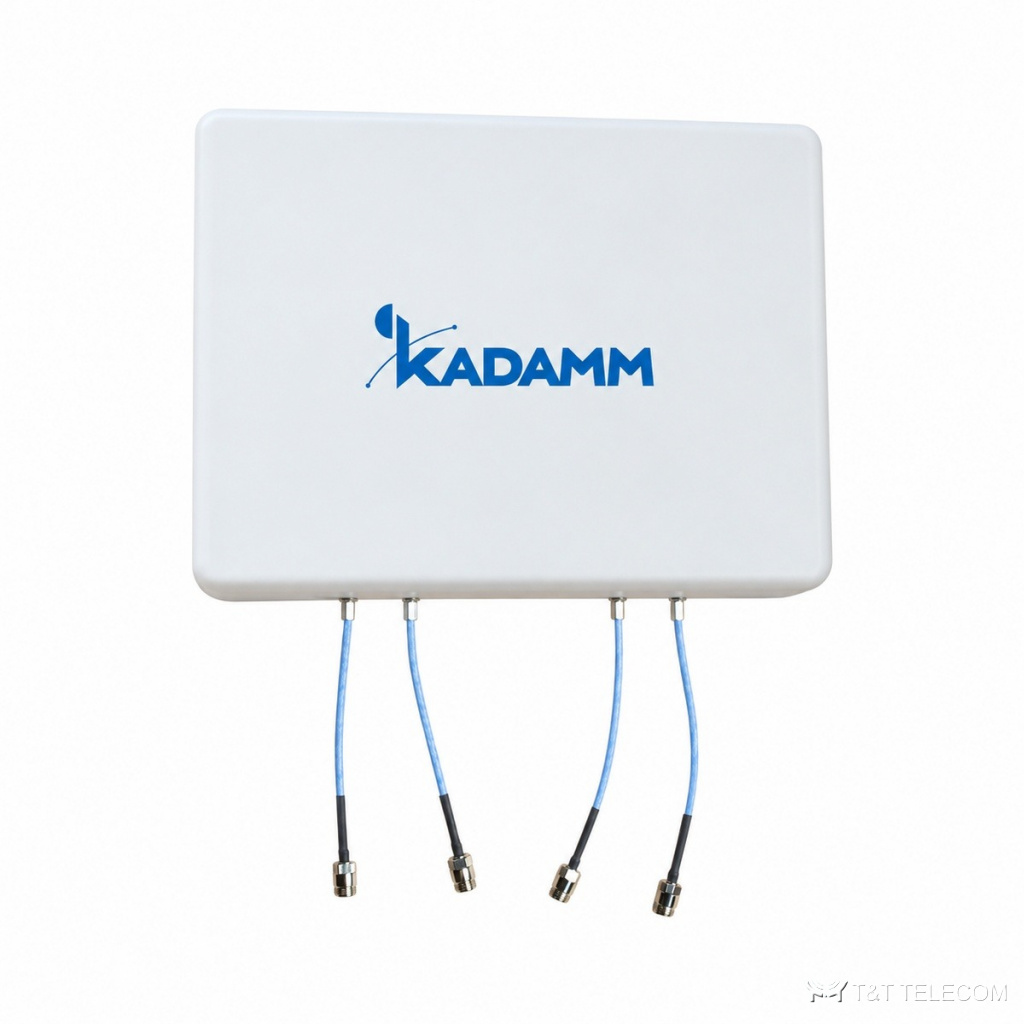

KADAMM I-ATP8-698/3800M — направленная антенна для помещений. I-ATP8-698/3800M — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры I-ATP8-698/3800M: полоса 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц; усиление 8 дБи; ширина луча 80°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 50 Вт.
Где применяют
- Через I-ATP8-698/3800M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP8-698/3800M.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 6 ± 1 | 8 ± 1 | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 55° | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | ||
| Поляризация | ±45° | ||
| КСВН | ≤1,8 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 410 × 305 × 84 мм |
| Размеры упаковки | 480 × 370 × 180 мм |
| Масса антенны | 2 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø698–960 мм |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATP8-698/3800M — 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц.
- Усиление I-ATP8-698/3800M — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP8-698/3800M: в горизонтальной плоскости 80°, в вертикальной 75° / 55° / 40°.
- Под разъёмы I-ATP8-698/3800M (4×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATP8-698/3800M: Ø698–960 мм.
- Габариты и масса I-ATP8-698/3800M: 410 × 305 × 84 мм, 2 кг.
Поставка и документы
Подберём KADAMM I-ATP8-698/3800M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится I-ATP8-698/3800M?
Ø.698–960 мм
Что нужно для подбора I-ATP8-698/3800M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP8-698/3800M.
Какие частоты поддерживает I-ATP8-698/3800M?
Рабочая полоса I-ATP8-698/3800M — 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
