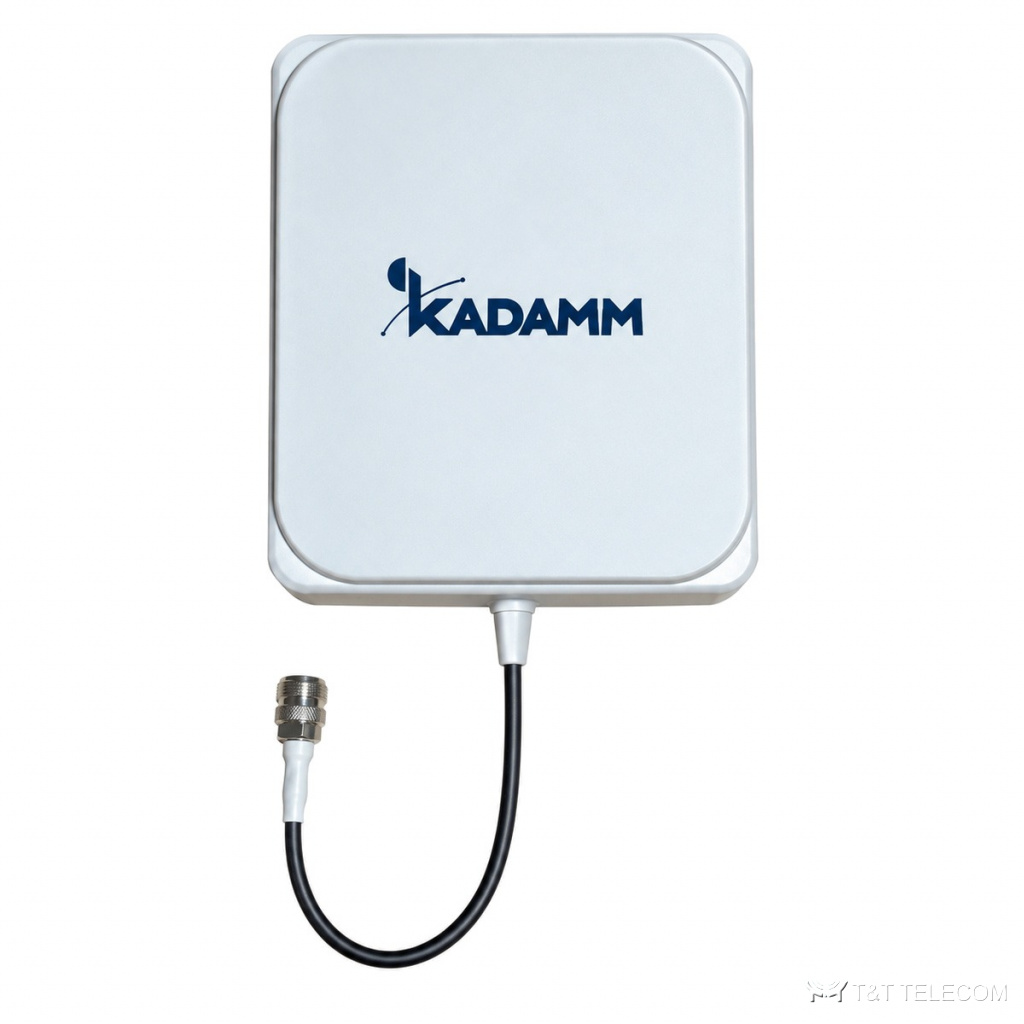

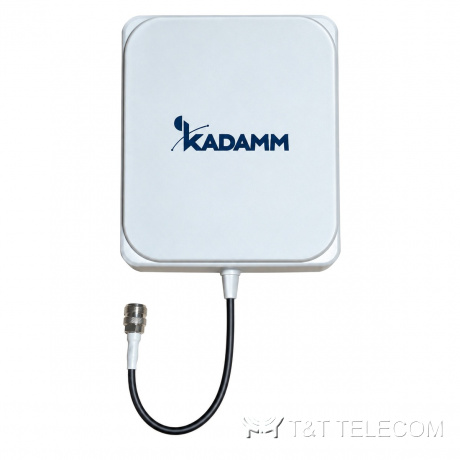

KADAMM I-ATP8-698/3800A — панельная направленная антенна 698–3800 МГц
Панельные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP8-698/3800A: направленная антенна для помещений. I-ATP8-698/3800A — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры I-ATP8-698/3800A: полоса 698–3800 МГц; усиление 8 дБи; ширина луча 68°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 100 Вт.
Для каких задач
- Полоса I-ATP8-698/3800A охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Склады, производственные цеха, гостиницы — I-ATP8-698/3800A.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 5,5 | 8 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 20° | 65 ± 20° | 50 ± 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80 ± 20° | 60 ± 20° | 45 ± 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 10 | 15 | 15 |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,0 | ≤1,8 | ≤1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 165 × 146 × 48 мм |
| Размеры упаковки | 204 × 153 × 63 мм |
| Масса антенны | 0,40 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATP8-698/3800A: 698–3800 МГц.
- Усиление I-ATP8-698/3800A — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP8-698/3800A: в горизонтальной плоскости 68°, в вертикальной 80 ± 20° / 60 ± 20° / 45 ± 20°.
- Под разъёмы I-ATP8-698/3800A (1×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATP8-698/3800A: на стену.
- Габариты и масса I-ATP8-698/3800A: 165 × 146 × 48 мм, 0,40 кг.
Поставка и документы
Поставляем KADAMM I-ATP8-698/3800A по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATP8-698/3800A?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP8-698/3800A?
8 дБи. Ширина луча — 68°.
Как крепится I-ATP8-698/3800A?
Н.а стену
