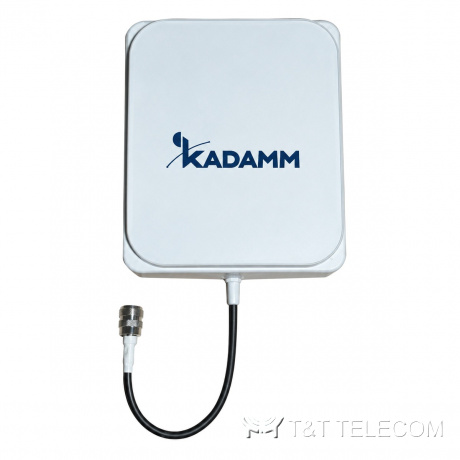

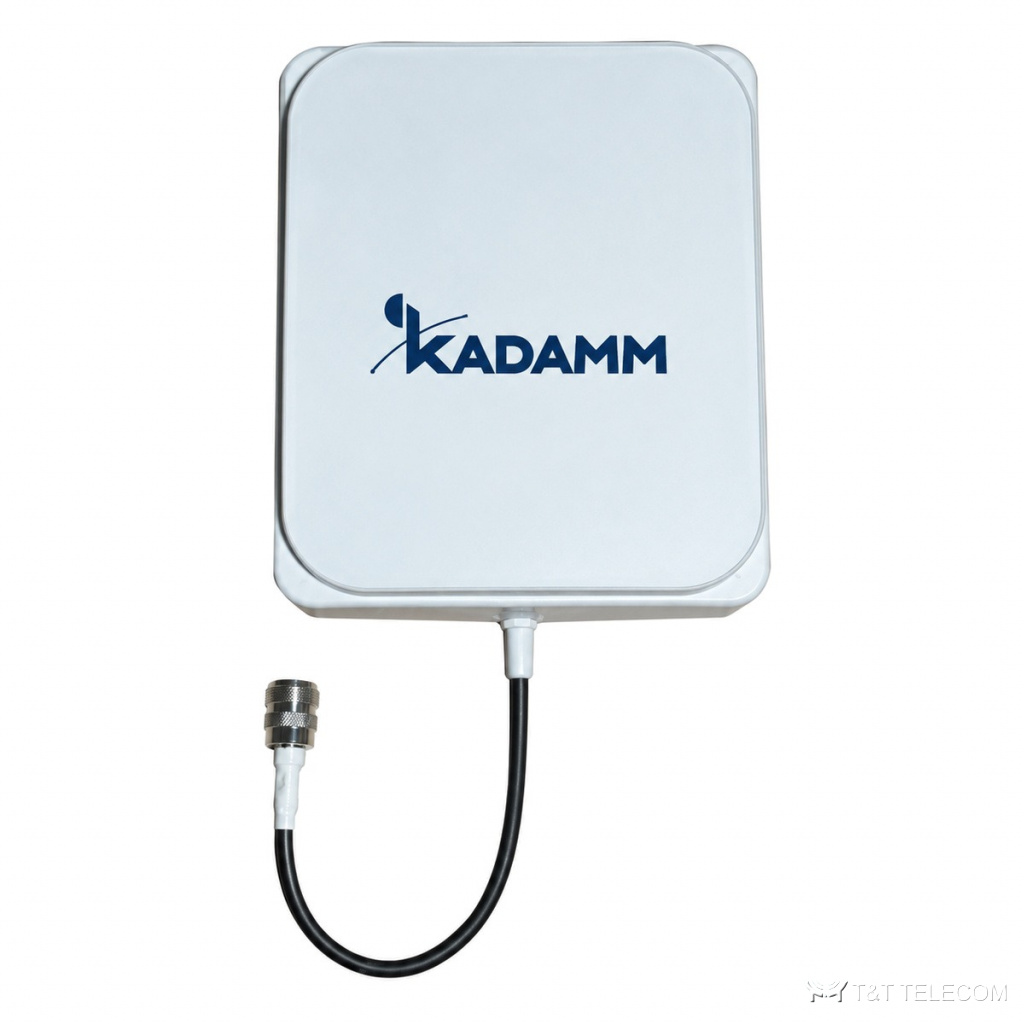

KADAMM I-ATP8-698/2700S — панельная направленная антенна 698–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP8-698/2700S — направленная антенна для помещений. I-ATP8-698/2700S — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры I-ATP8-698/2700S: полоса 698–2700 МГц; усиление 8 дБи; ширина луча 78°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 100 Вт.
Для каких задач
- Диапазоны I-ATP8-698/2700S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP8-698/2700S.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 5,5 | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 20° | 65 ± 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80 ± 20° | 60 ± 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 10 | 15 |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | ≤1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 100 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 165 × 146 × 48 мм |
| Размеры упаковки | 204 × 153 × 63 мм |
| Масса антенны | 0,40 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
Как подобрать
- Сверьте частоты своей сети с полосой I-ATP8-698/2700S — 698–2700 МГц.
- Коэффициент усиления I-ATP8-698/2700S — 8 дБи; больше усиление — уже луч.
- Ширина луча I-ATP8-698/2700S: в горизонтальной плоскости 78°, в вертикальной 80 ± 20° / 60 ± 20°.
- Под разъёмы I-ATP8-698/2700S (1×4.3-10) подбирают джамперы и переходы.
- Монтаж I-ATP8-698/2700S: на стену.
- Габариты и масса I-ATP8-698/2700S: 165 × 146 × 48 мм, 0,40 кг.
Поставка и документы
Поставляем KADAMM I-ATP8-698/2700S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATP8-698/2700S?
8 дБи. Ширина луча — 78°.
Как крепится I-ATP8-698/2700S?
Н.а стену
Что нужно для подбора I-ATP8-698/2700S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP8-698/2700S.
