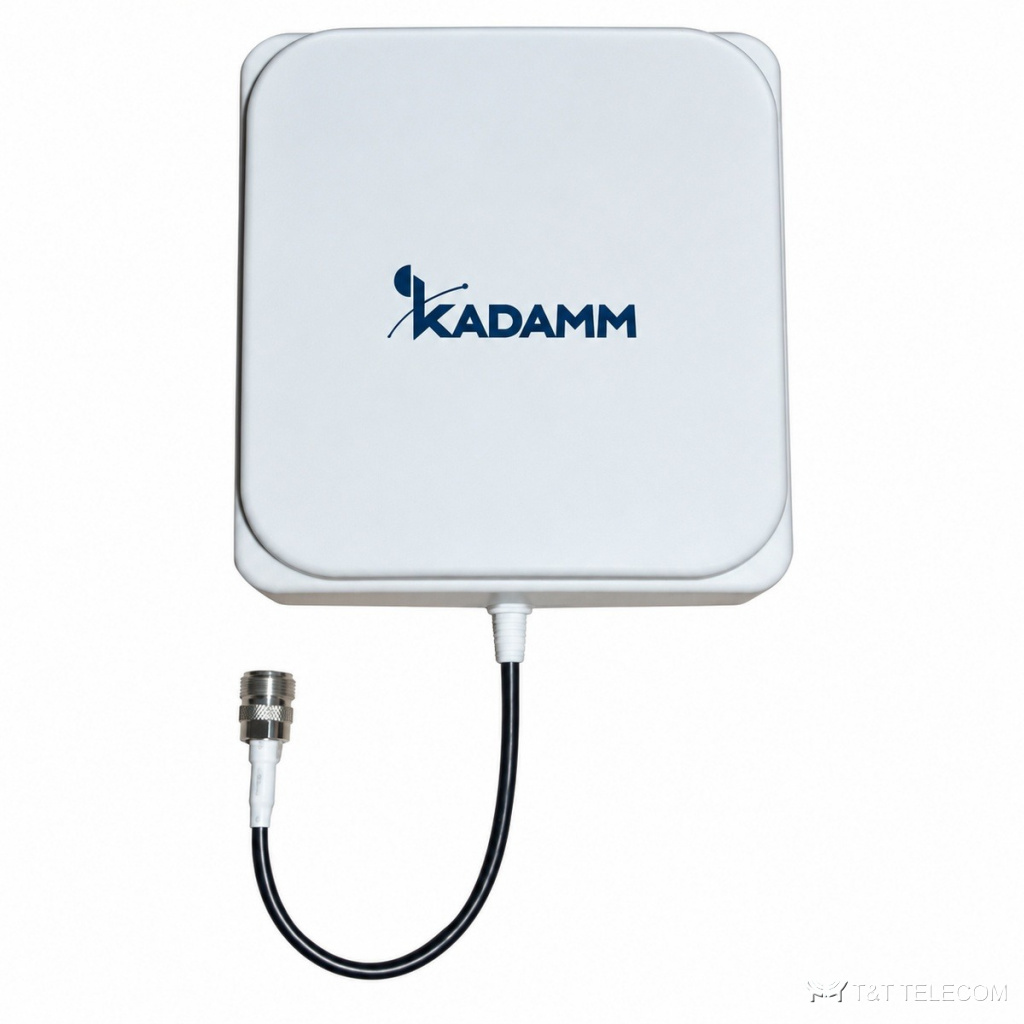

KADAMM I-ATP8-698/2700S-2 — внутренняя панельная антенна 4G/5G 698–2700 МГц, 8 дБи
Панельные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP8-698/2700S-2: направленная антенна для помещений. I-ATP8-698/2700S-2 — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Коротко о I-ATP8-698/2700S-2: полоса 698–2700 МГц; усиление 8 дБи; ширина луча 73°; поляризация вертикальная; разъёмы 1×N; мощность до 20 Вт.
Где применяют
- Через I-ATP8-698/2700S-2 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP8-698/2700S-2.
Технические характеристики
| Параметр | 698–806 МГц | 806–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 3 | 6 ± 1 | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | 80 ± 15° | 60 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65 ± 10° | 65 ± 10° | 50 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 6 | 6 | 15 |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 20 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 165 × 146 × 48 мм |
| Масса антенны | 0,6 кг |
| Крепление | на стену |
Подбор под объект
- Сверьте частоты своей сети с полосой I-ATP8-698/2700S-2 — 698–2700 МГц.
- Усиление I-ATP8-698/2700S-2 — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP8-698/2700S-2: в горизонтальной плоскости 73°, в вертикальной 65 ± 10° / 65 ± 10° / 50 ± 10°.
- Под разъёмы I-ATP8-698/2700S-2 (1×N) подбирают джамперы и переходы.
- Монтаж I-ATP8-698/2700S-2: на стену.
- Габариты и масса I-ATP8-698/2700S-2: 165 × 146 × 48 мм, 0,6 кг.
Поставка и документы
KADAMM I-ATP8-698/2700S-2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у I-ATP8-698/2700S-2?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP8-698/2700S-2?
8 дБи. Ширина луча — 73°.
Как крепится I-ATP8-698/2700S-2?
Н.а стену
