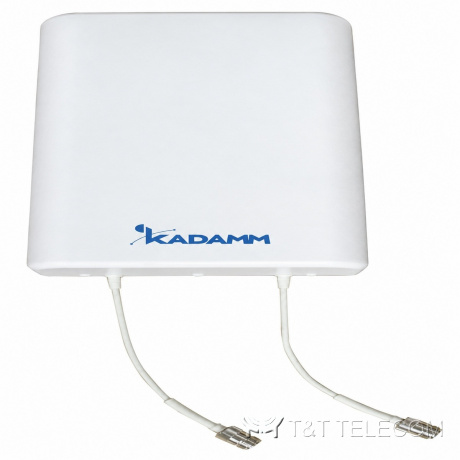

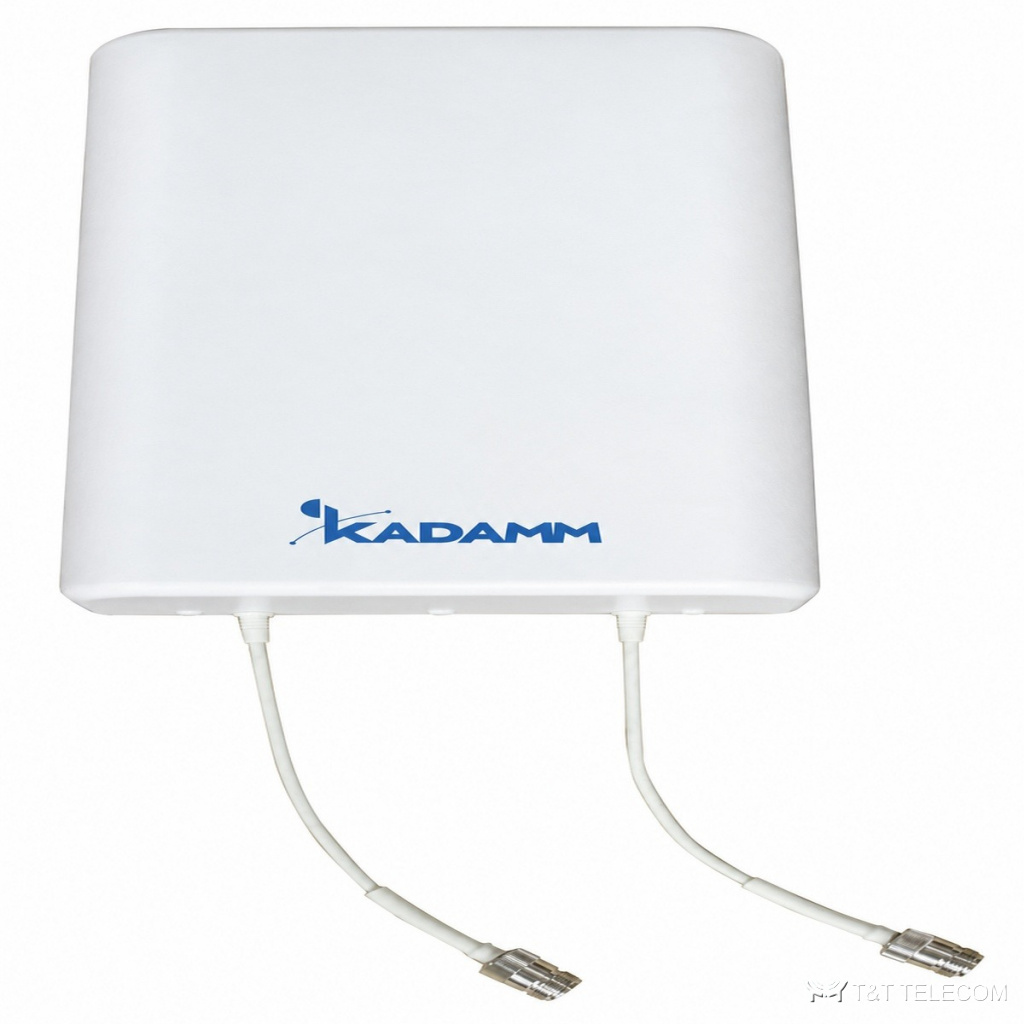

KADAMM I-ATP8-698/2690M — внутренняя панельная антенна 4G/5G MIMO 698–2690 МГц, 7–8 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP8-698/2690M — направленная антенна для помещений. I-ATP8-698/2690M устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Ключевые параметры I-ATP8-698/2690M: полоса 698–960 МГц и 1710–2690 МГц; усиление 7–8 дБи; поляризация ±45°; разъёмы N; мощность до 50 Вт.
Для каких задач
- Через I-ATP8-698/2690M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Склады, производственные цеха, гостиницы — I-ATP8-698/2690M.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2690 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц | |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | |
| Поляризация | ±45° | |
| КСВН | ≤1,8 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM I-ATP8-698/2690M | 7 / 8 | — | — | розетка N | 325×205×70 | 1,5 |
| KADAMM I-ATP8-698/2690M-2 | 7±1 / 8±1 | 75±15° | 70±10° / 55±10° | 2 × розетка N | 320×210×73 | — |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 1,5–1,5 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы I-ATP8-698/2690M: 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления I-ATP8-698/2690M — 7–8 дБи; больше усиление — уже луч.
- Под разъёмы I-ATP8-698/2690M (N) подбирают джамперы и переходы.
- Монтаж I-ATP8-698/2690M: на мачту (трубу).
- Габариты и масса I-ATP8-698/2690M: по исполнению (см. таблицу «Исполнения»), 1,5–1,5 кг.
Поставка и документы
Подберём KADAMM I-ATP8-698/2690M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится I-ATP8-698/2690M?
Н.а мачту (трубу)
Что нужно для подбора I-ATP8-698/2690M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP8-698/2690M.
Какие частоты поддерживает I-ATP8-698/2690M?
Рабочая полоса I-ATP8-698/2690M — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM I-ATP8-698/2690M — техническое описание 979.09 КБ
