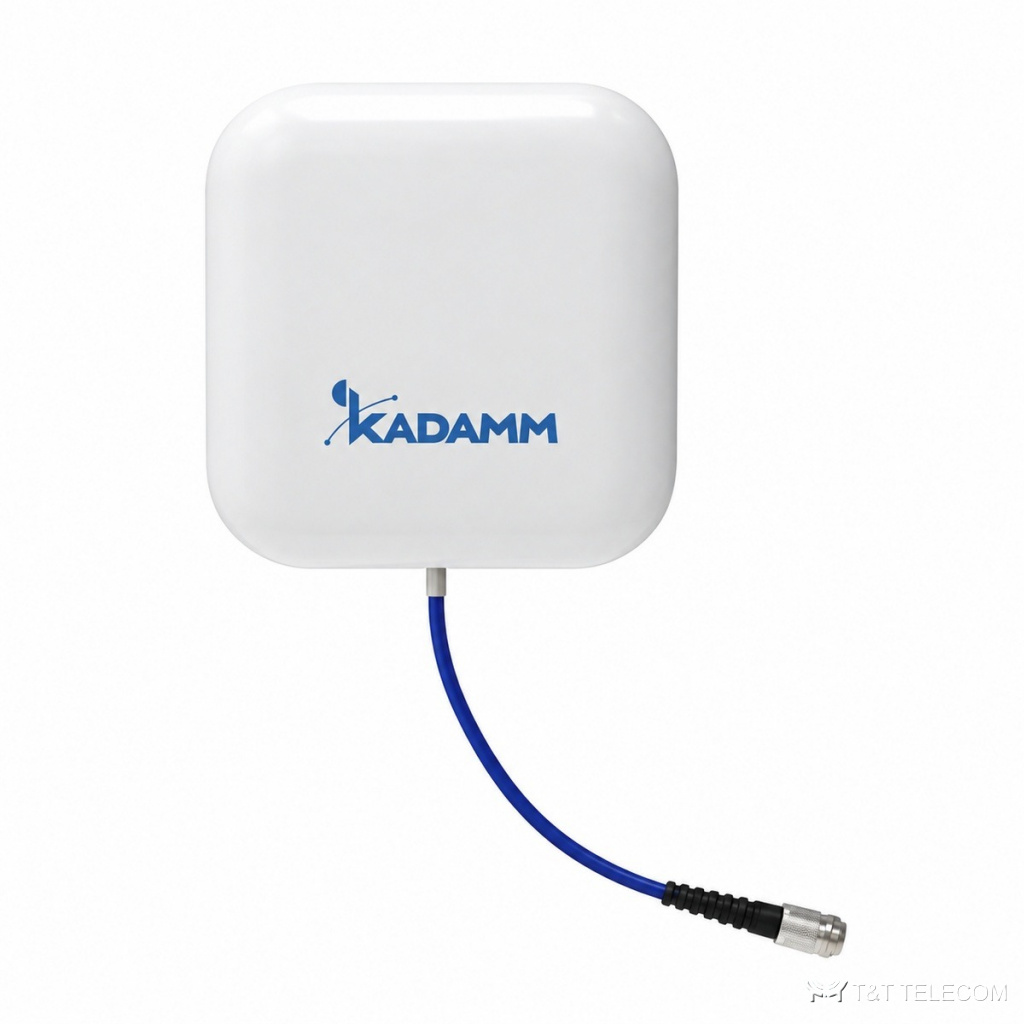

KADAMM I-ATP8-690/3800M — внутренняя панельная антенна 4G/5G MIMO 690–3800 МГц, 7,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP8-690/3800M: направленная антенна для помещений. В DAS-проектах I-ATP8-690/3800M раздаёт сигнал сотовой связи по этажам и помещениям. Ключевые параметры I-ATP8-690/3800M: полоса 690–806 МГц и 806–960 МГц и 1710–2200 МГц и 2200–2700 МГц; усиление 7,5 дБи; ширина луча 68°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Диапазоны I-ATP8-690/3800M: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), ISM 868 МГц.
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP8-690/3800M.
Технические характеристики
| Параметр | 690–806 МГц | 806–960 МГц | 1710–2200 МГц | 2200–2700 МГц | 3000–3800 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 690–960 / 1710–2700 / 3000–3800 МГц | ||||
| Коэффициент усиления, дБи | 5 ± 0,5 | 6 ± 0,5 | 7 ± 1 | 7,5 ± 1 | 6 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° | 80° | 65° | 60° | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 73° | 70° | 60° | 60° | 30° |
| Поляризация | Вертикальная | ||||
| КСВН | ≤2 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 50 Вт | ||||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка 4.3-10 (IEC 61169-54) |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой I-ATP8-690/3800M — 690–806 МГц и 806–960 МГц и 1710–2200 МГц и 2200–2700 МГц.
- Коэффициент усиления I-ATP8-690/3800M — 7,5 дБи; больше усиление — уже луч.
- Ширина луча I-ATP8-690/3800M: в горизонтальной плоскости 68°, в вертикальной 73° / 70° / 60° / 60° / 30°.
- Под разъёмы I-ATP8-690/3800M (1×4.3-10) подбирают джамперы и переходы.
Поставка и документы
Поставляем KADAMM I-ATP8-690/3800M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает I-ATP8-690/3800M?
Рабочая полоса I-ATP8-690/3800M — 690–806 МГц и 806–960 МГц и 1710–2200 МГц и 2200–2700 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Какой разъём у I-ATP8-690/3800M?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP8-690/3800M?
7,5 дБи. Ширина луча — 68°.
