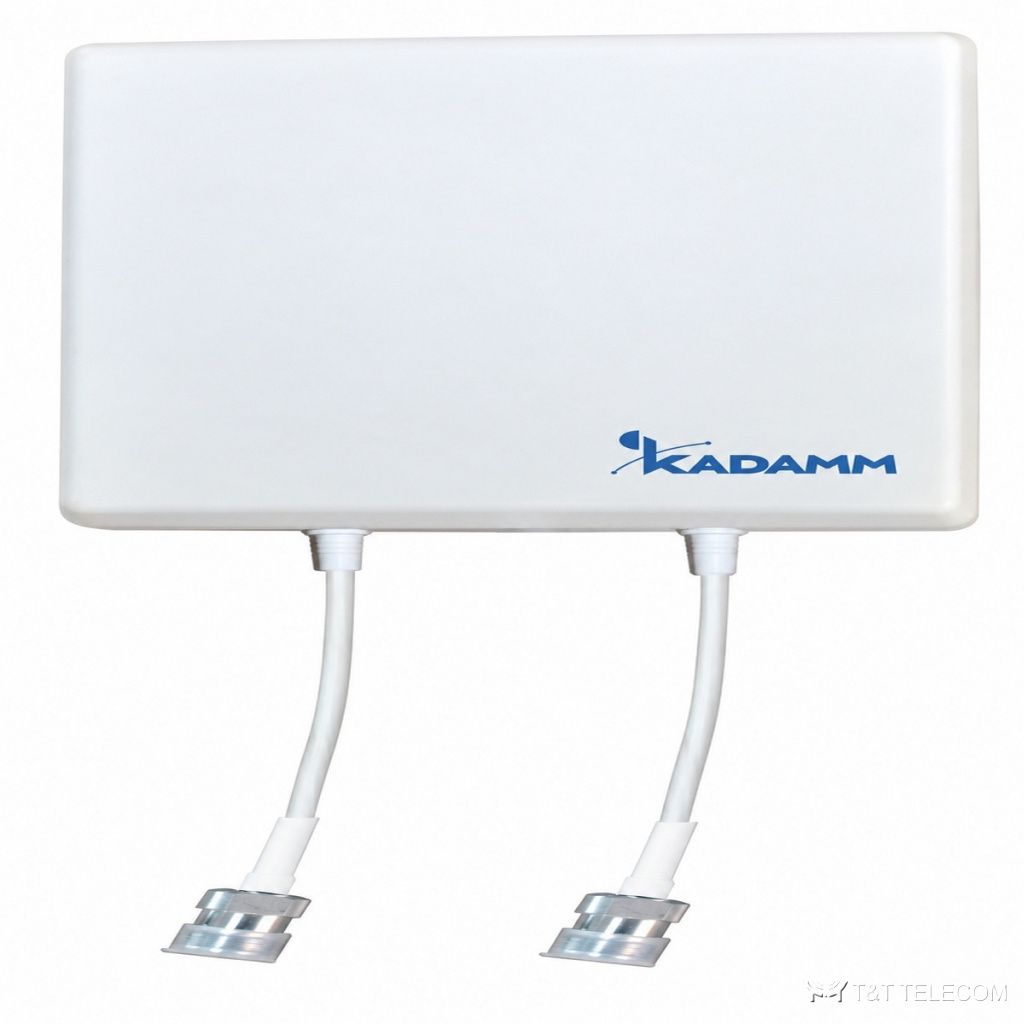

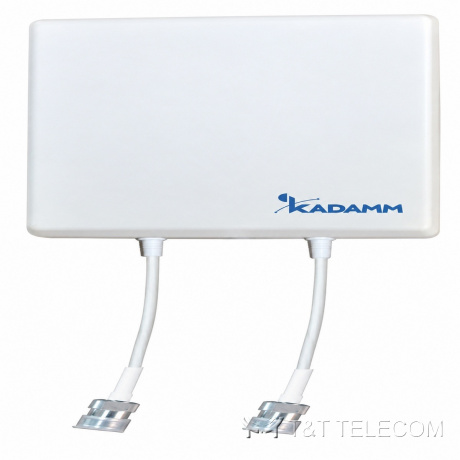

KADAMM I-ATP8-1710/3800M — внутренняя панельная антенна 4G/5G MIMO 1710–3800 МГц, 8 дБи
Панельные антенны для помещений
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM I-ATP8-1710/3800M — направленная антенна для помещений. I-ATP8-1710/3800M — элемент системы покрытия в помещениях: сигнал приходит по кабелю от ретранслятора или базовой станции. Ключевые параметры I-ATP8-1710/3800M: полоса 1710–2700 МГц и 3300–3800 МГц; усиление 8 дБи; ширина луча 75°; поляризация ±45°; разъёмы 2×N; мощность до 50 Вт.
Область применения
- Полоса I-ATP8-1710/3800M охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Торговые и офисные центры, паркинги, метро, тоннели — I-ATP8-1710/3800M.
Технические характеристики
| Параметр | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|
| Диапазон частот | 1710–2700 / 3300–3800 МГц | |
| Коэффициент усиления, дБи | 8 ± 1 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 75 ± 15° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75 ± 15° | 70 ± 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | |
| Поляризация | ±45° | |
| КСВН | ≤1,8 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 165 × 149 × 50 мм |
| Размеры упаковки | 224 × 163 × 68 мм |
| Масса антенны | 0,28 кг |
| Материал радома | ударопрочный полистирол |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø1710–2700 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATP8-1710/3800M: 1710–2700 МГц и 3300–3800 МГц.
- Усиление I-ATP8-1710/3800M — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча I-ATP8-1710/3800M: в горизонтальной плоскости 75°, в вертикальной 75 ± 15° / 70 ± 15°.
- Разъёмы I-ATP8-1710/3800M — 2×N; кабельные сборки готовят под них заранее.
- Монтаж I-ATP8-1710/3800M: Ø1710–2700 мм.
- Габариты и масса I-ATP8-1710/3800M: 165 × 149 × 50 мм, 0,28 кг.
Поставка и документы
Подберём KADAMM I-ATP8-1710/3800M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у I-ATP8-1710/3800M?
2×N. Другие исполнения — уточняйте при заказе.
Какое усиление у I-ATP8-1710/3800M?
8 дБи. Ширина луча — 75°.
Как крепится I-ATP8-1710/3800M?
Ø.1710–2700 мм
