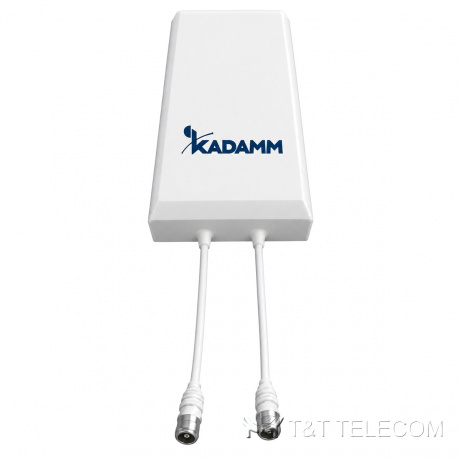

KADAMM I-ATP7-790/2700M90 — двухдиапазонная внутренняя направленная антенна 790–960 / 1710–2700 МГц, 7 дБи, 2 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

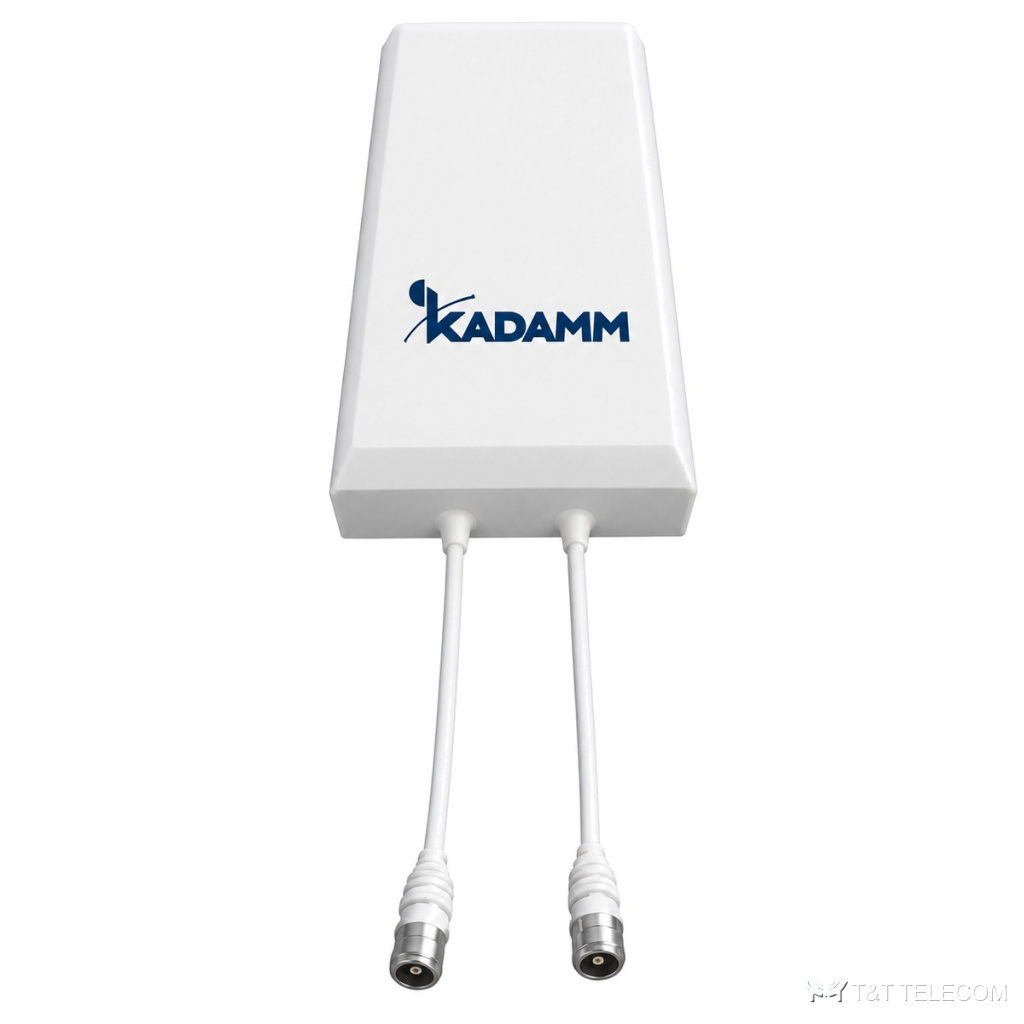

KADAMM I-ATP7-790/2700M90: направленная антенна для помещений. I-ATP7-790/2700M90 устанавливают внутри зданий в распределённых антенных системах: торговые центры, офисы, паркинги, тоннели. Основные данные I-ATP7-790/2700M90: полоса 790–960 МГц и 1710–2700 МГц; усиление 7 дБи; ширина луча 90°/90°; поляризация вертикальная; разъёмы 2×N; мощность до уточняйте у менеджера.
Область применения
- Диапазоны I-ATP7-790/2700M90: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Склады, производственные цеха, гостиницы — I-ATP7-790/2700M90.
Технические характеристики
Система 790–960 МГц
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
Система 1710–2700 МГц
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Развязка между входами разных систем, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| КСВН | менее 2,0 |
| Входное сопротивление | 50 Ом |
| Грозозащита | Заземление по постоянному току |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 265 × 170 × 60 мм |
| Размеры упаковки | 295 × 175 × 80 мм |
| Масса антенны | 0,5 кг |
| Масса монтажного комплекта | 0,1 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление | на стену |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы I-ATP7-790/2700M90: 790–960 МГц и 1710–2700 МГц.
- Коэффициент усиления I-ATP7-790/2700M90 — 7 дБи; больше усиление — уже луч.
- Ширина луча I-ATP7-790/2700M90: в горизонтальной плоскости 90°/90°, в вертикальной 60°.
- Разъёмы I-ATP7-790/2700M90 — 2×N; кабельные сборки готовят под них заранее.
- Монтаж I-ATP7-790/2700M90: на стену.
- Габариты и масса I-ATP7-790/2700M90: 265 × 170 × 60 мм, 0,5 кг.
Поставка и документы
Поставляем KADAMM I-ATP7-790/2700M90 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у I-ATP7-790/2700M90?
7 дБи. Ширина луча — 90°/90°.
Как крепится I-ATP7-790/2700M90?
Н.а стену
Что нужно для подбора I-ATP7-790/2700M90?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект I-ATP7-790/2700M90.
